· 检测线
可确认检测引脚的检测线。在想要检测的引脚的位置显示直线。
监控屏模式为“检测线”时
以直线显示检测线
26257-P2-00
· 边缘位置
可确认引脚中心 ( 务必注意前端为圆形等无法简单确认的情况 )。
监控屏模式为“边缘位置”时
显示引脚中心
26258-P2-00
· 最终位置
可确认中心位置及引脚边的中心线。显示元件中心位置及各引脚边中心的连接线。
监控屏模式为“最终位置”时
显示元件中心与引脚边中心的连接线
26259-P2-00
2-51
2
· 详细设置
按 [ 显示设置 ] 按钮，显示自定义对话框，可以自定义想要显示的项目。识别成功时与识别出错时可以分别显示不同的项目。
监控屏模式为“详细设置”时
勾选想要显示的项目
26260-P2-00
■ 确认检测引脚所需要的亮度差 ( 直方图 )
可确认引脚部分比背景亮多少。按 [ 水平 ] 或 [ 垂直 ] 按钮后，除十字光标外会另外显示红色光标，使用方向键将其移至
引脚之上。引脚的亮度差通过蓝色线显示，由此可以确认对比状态。
直方图
垂直显示
显示引脚的亮度差(蓝线)
将光标(红线)移至
引脚之上
按[水平]或[垂直]按钮
26261-P2-00
0
丢弃元件。
按 [ 丢弃 ] 按钮，机器会将吸附着的元件在丢弃位置丢弃。如果不想自动丢弃，则按下列步骤取出元件。
e
1. 按紧急停机按钮后，用手取出元件。
2. 按 [ 丢弃 ] 按钮，停止贴装头的负压。
q
退出。
按 [OK] 按钮，退出元件调整画面。
2-52
2
4.创建标记信息
本章节，介绍基板所使用的标记信息的创建方法。如下图所示，标记信息中，每个已登录的标记分别持有各种参数，
设置这些参数时，可以先从数据库中选择形状相似的样本进行复制，并在复制数据的基础上变动不同的参数就可
以简单地设置。不直接设置的参数，可用标记调整进行确认并求得最佳值。

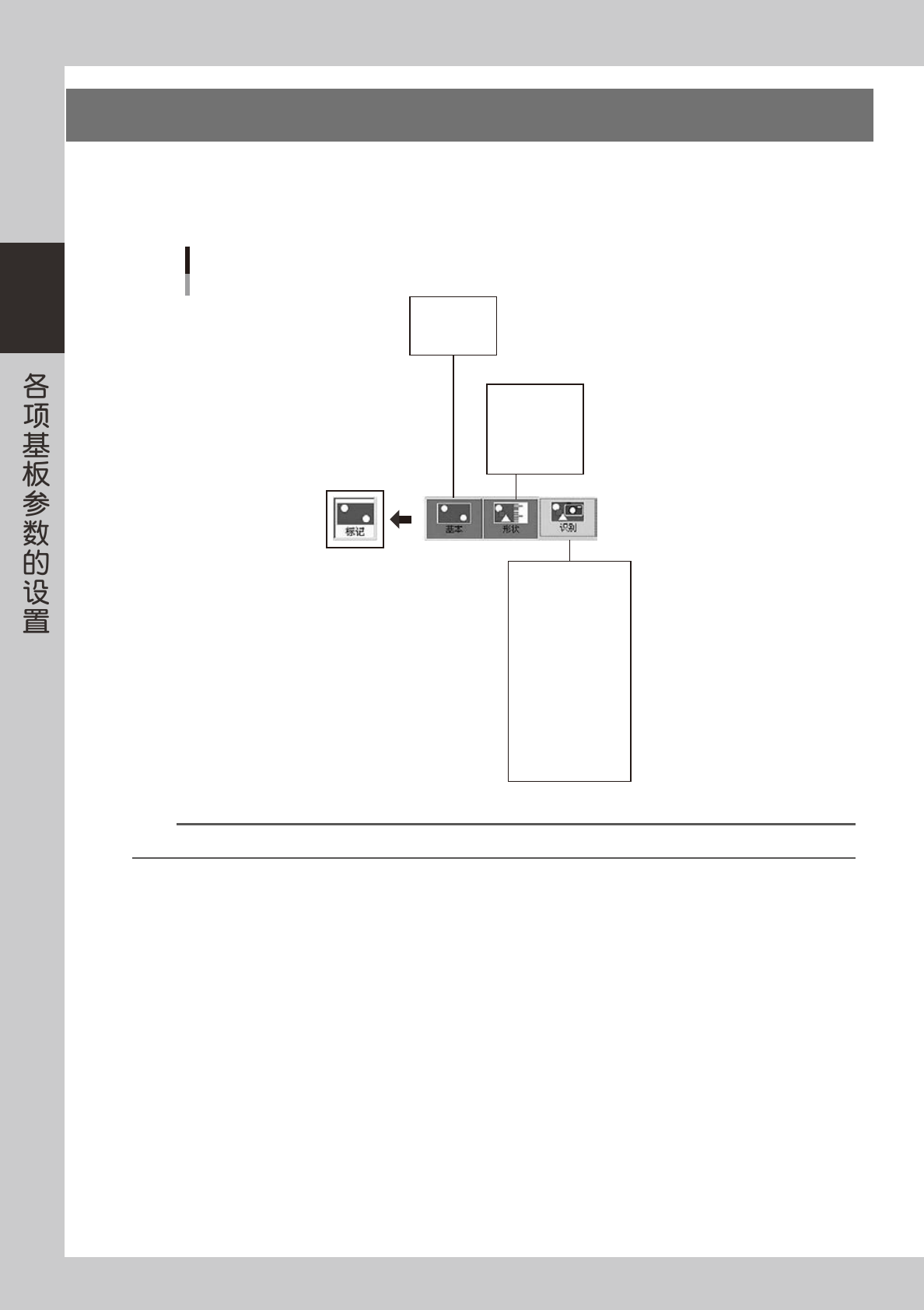

标记参数的构成
标记名
备注
(标记类型)
表面类型
识别类型
标记界限值
标记识别公差
标记检测范围XY
外圈照明级别
内圈照明级别
同轴照明级别
IR外圈照明级别
IR内圈照明级别
标记外部噪点消除数
标记内部噪点消除数
识别动作流程
标记类型
数据库号码
坏板标记辨别
形状类型
标记外形
(标记外形X、Y)
(标记面积)
(标记周长)
25229-P2-10
参考
显示的参数随选择的“标记类型”和“形状类型”会有所不同。
