5-2
5
2.用元件号码整理
通过整理元件号码，可以删除贴装信息中未使用的元件数据，整理使用的元件数据。
1
操作树形视图，使元件信息显示在主视图中。
2
选择任意的元件行。
3
进行元件数据的整理。
1. 从菜单的“工具栏 (T)”的“元件信息支持 (P)”中选择“用元件号码整理 (R)”按钮，显示“重新排列”
的设置画面。
用元件号码整理
26502-P2-00
2. 从“用元件号码进行消除空位整理”或“用送料器安装号码整理”中选择 1 项整理方法，点击单选按钮。
3. 勾选“执行整理”选择框。如果想要同时删除未使用的元件时，勾选“执行删除”选择框。
参考
只想删除时，则只勾选“执行删除”选择框。
4. 确认内容后，按 [ 执行 ] 按钮。
5. 显示已完成整理的对话框后，点击 [ 确定 ] 按钮，返回元件信息画面。
5-3
5
3.拼板位移
由多张相同基板拼合而成的基板称为拼板基板，形成拼板基板的每 1 个小板称为拼板。拼板位移，是对作为基准
的拼板反复进行位移，从而完成整张拼板基板的编辑。创建拼板基板程序时，如果使用位移功能，能有效地缩短
基板程序的创建时间。
拼板 拼板基板
如果使用位移功能，
只要编辑基准拼板的数据，
就能完成整张基板的程序
编辑。
位移概念
25500-P2-00
3.1 创建拼板位移数据
1
打开位移画面。
点击树形菜单的“位移”图标或主视图中的“位移”选项卡，打开拼板位移信息。
拼板位移
2
1
3 4 5 6 7
26503-P2-00
1. 基板原点
输入基板原点的 XY 坐标。
2. 图样名
输入拼板名。
c
注意
输入名称时不能使用空格键，可以用下划线 ([_]) 代替。
3. 种类
第 1 行为“基板原点”、第 2 行以后为拼板位移 ( 无法更改 )。
5-4
5

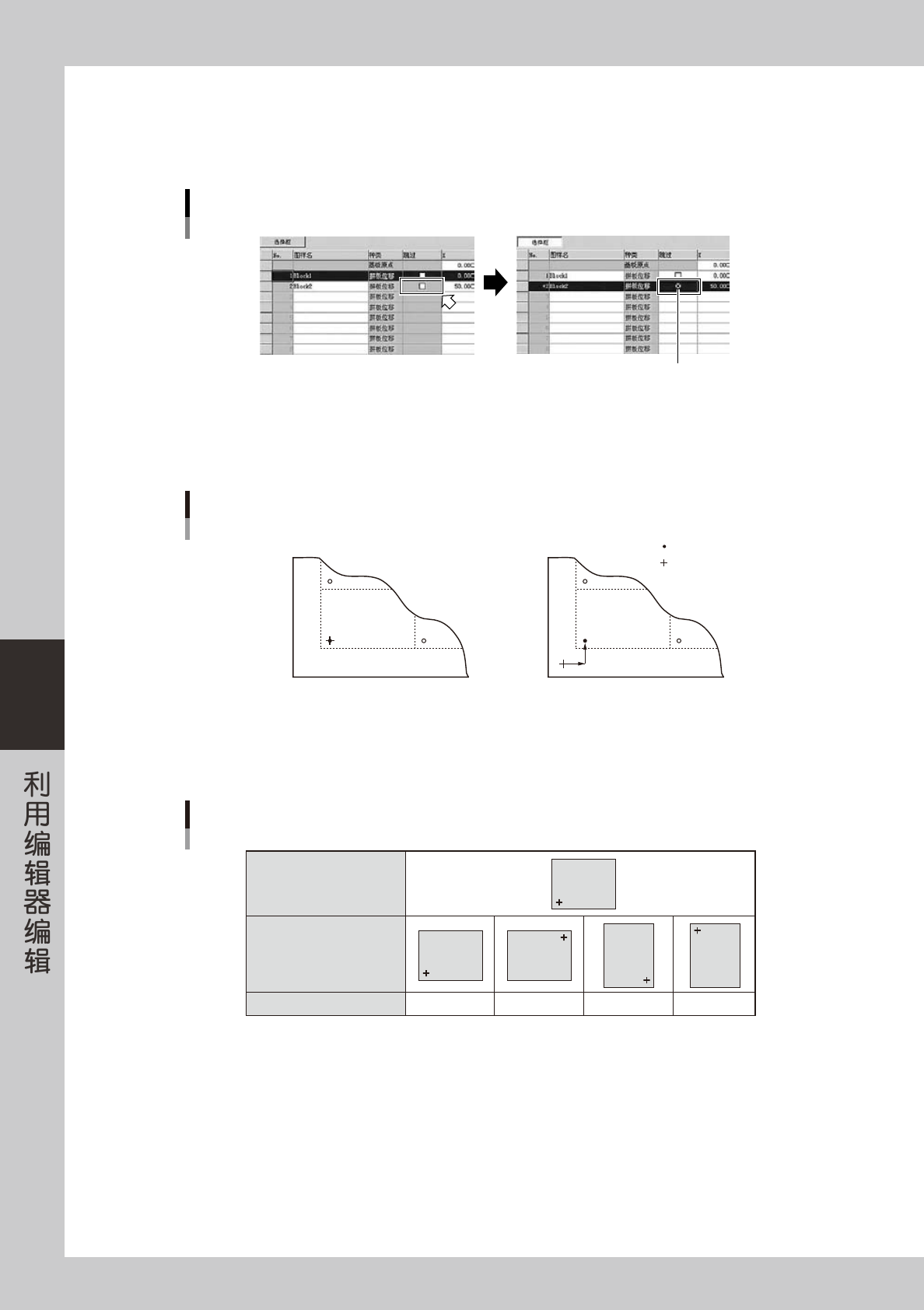

4. 跳过
设置想要跳过的项目。
如果有不想贴装的拼板，需先点击 [ 选择框 ] 按钮，激活“跳过”栏后，点击该拼板栏的选择框。有选中记号的拼板不会被
贴装。
“跳过”的选择
选中记号
26504-P2-00
5. X、Y
在“X”、“Y”中设置以基板原点为基准的拼板位移的原点坐标。
一般，为了使基板原点和基准拼板的原点一致，将 XY 坐标设置为 (0.00、0.00)
X
Y
基板原点与基准拼板的原点一致时 基板原点与基准拼板的原点不一致时
基板原点
基准拼板的原点
XY数据
基板原点与基准拼板的原点
25501-P2-00
6. R
在基准拼板中输入 0.00。
基准拼板
(No.1拼板位移)
其它拼板
R
R数据
0° 180° 90° -90°
拼板
拼板
拼板
拼板
拼板
25502-P2-00
7. 原拼板号码
进行拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照本章“3.3.1拼板位移的扩展”。
2
设置基准拼板的位移信息。
距离基板原点最近的拼板称为“基准拼板”。
基准拼板的信息必须最先登录在位移信息中。
