第 1 章 基板程序的概要
目录
1. 基板程序的构成 1-1
2. 基板名的登录与选择 1-2
2.1 登录基板名 1-2
2.2 选择基板程序 1-8
3. 基板程序的创建流程 1-10
1-1
1
1.基板程序的构成
基板程序是根据各个基板的固有名称进行管理的。1 种基板的程序由下图所示的多种信息和参数构成。
基板程序
元件
吸 料
基 本
元件调整
识 别
贴 料
托 盘
选 项
侧面视觉相机
形 状
形 状
识 别
基 本
贴 装
基 板
各种参数
基准标记
坏板标记
位 移
基板
基板程序的构成
标记
标记调整
25100-P2-00
参考
在双轨贴片机中使用的合并基板程序，是将 2 个基板程序合并为 1 个文件的基板程序。
1-2
1
2.基板名的登录与选择
2.1 登录基板名
想要创建基板程序，首先必须登录基板名。基板名的登录方法有下列两种。
1. 登录新基板名
如果没有可作参照的基础程序，必须先创建基板，再输入必要的信息。
2. 利用已登录的基板程序
复制已登录的基板程序，根据用途更改其内容。
c
注意
在双轨贴片机中使用的合并基板程序，在贴片机的操作画面无法创建。
合并基板程序只能使用脱机软件 P-Tool 创建。使用合并基板程序进行生产时，在贴片机读入用 P-Tool 创建的合并基板程序使用。
■ 下面，介绍“1. 登录新基板名”的方法。
1

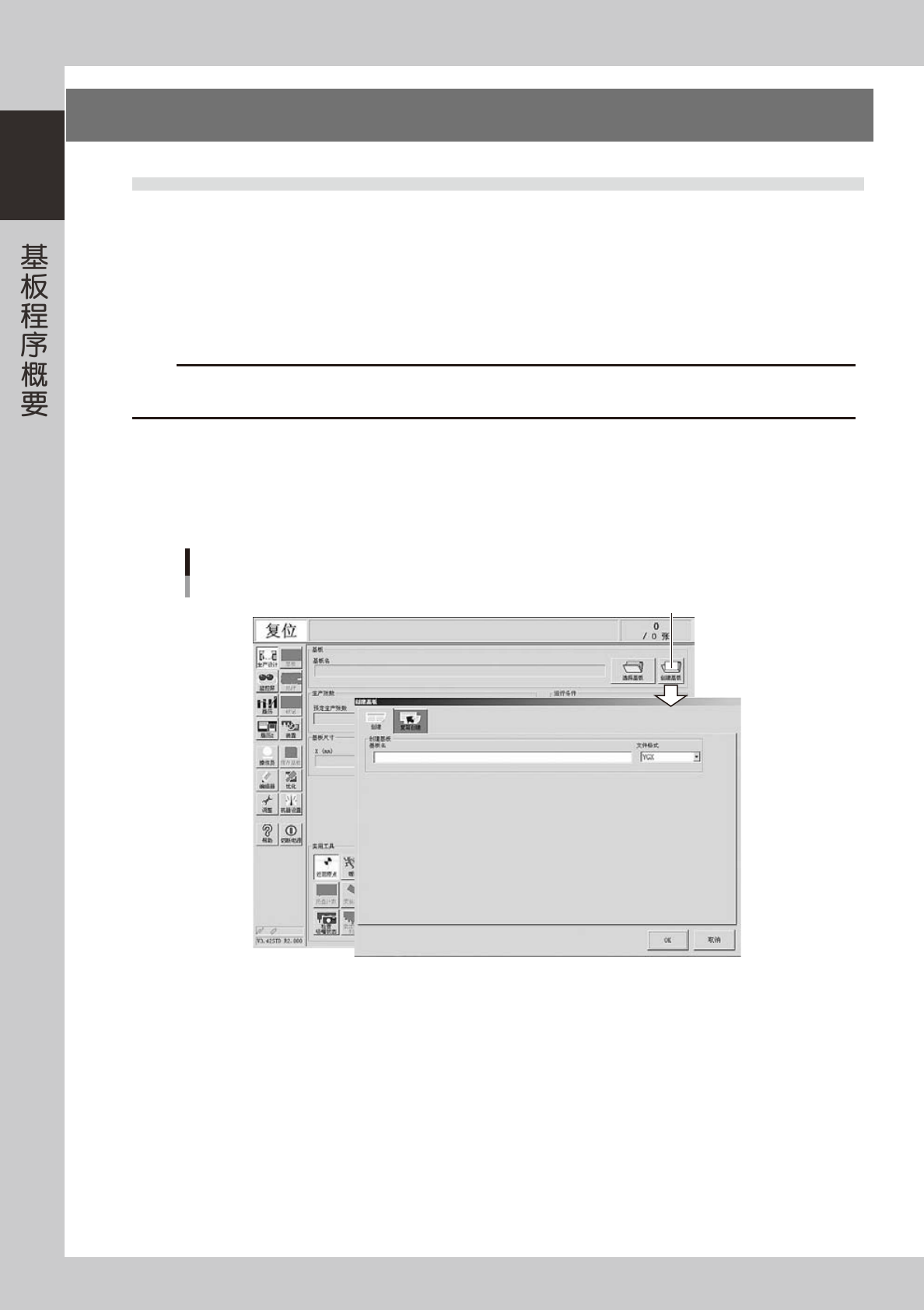

按生产设计画面的 [ 创建基板 ] 按钮。
打开“创建基板”对话框。
[创建基板]按钮
[创建基板]按钮
26100-P2-10
