2.元件参数
2.1 使用替代元件功能
替代元件功能，是当当前使用的送料器的元件用完时，机器自动切换到指定的替代元件处，保证机器继续运行的
功能。
2.1.1 元件切换方法的流程
下面，介绍切换为替代元件的动作流程。
当前正在使用的送料器因为元件用完等原因而无法使用时，不必中断机器的运行，可以自动切换为替代元件。
替代元件组运行 1 周后，机器停止运行，画面显示需补充元件的确认提示。
YES
YES
NO
NO
自动运行
元件用完
贴片机停止运行
自动切换到替代元件
替代元件组运行一周后
运行中没有补充元件
元件的切换方法
由送料器供给的元件
25405-P2-00
4-14
4
2.1.2 替代元件的设置方法
1
选择需要替代的元件。
按 [ 辅助编辑 ] 按钮，显示编辑画面。
从画面上侧的元件列表中选择需要替代的元件，按 [ 行选择 ] 按钮。
2
按[复制]按钮。
按 [ 复制 ] 按钮后，再次按 [ 行选择 ] 按钮，解除行选择。
替代元件的选择
26404-P2-00
3
复制至元件列表最终行的下一行。
将光标移至元件列表最终行的下一行。按 [ 覆盖粘贴 ] 按钮将数据复制到“No.12”和“No.13”。
这样就可以用两个送料器替代。
元件列表
26405-P2-00
4-15
4
4

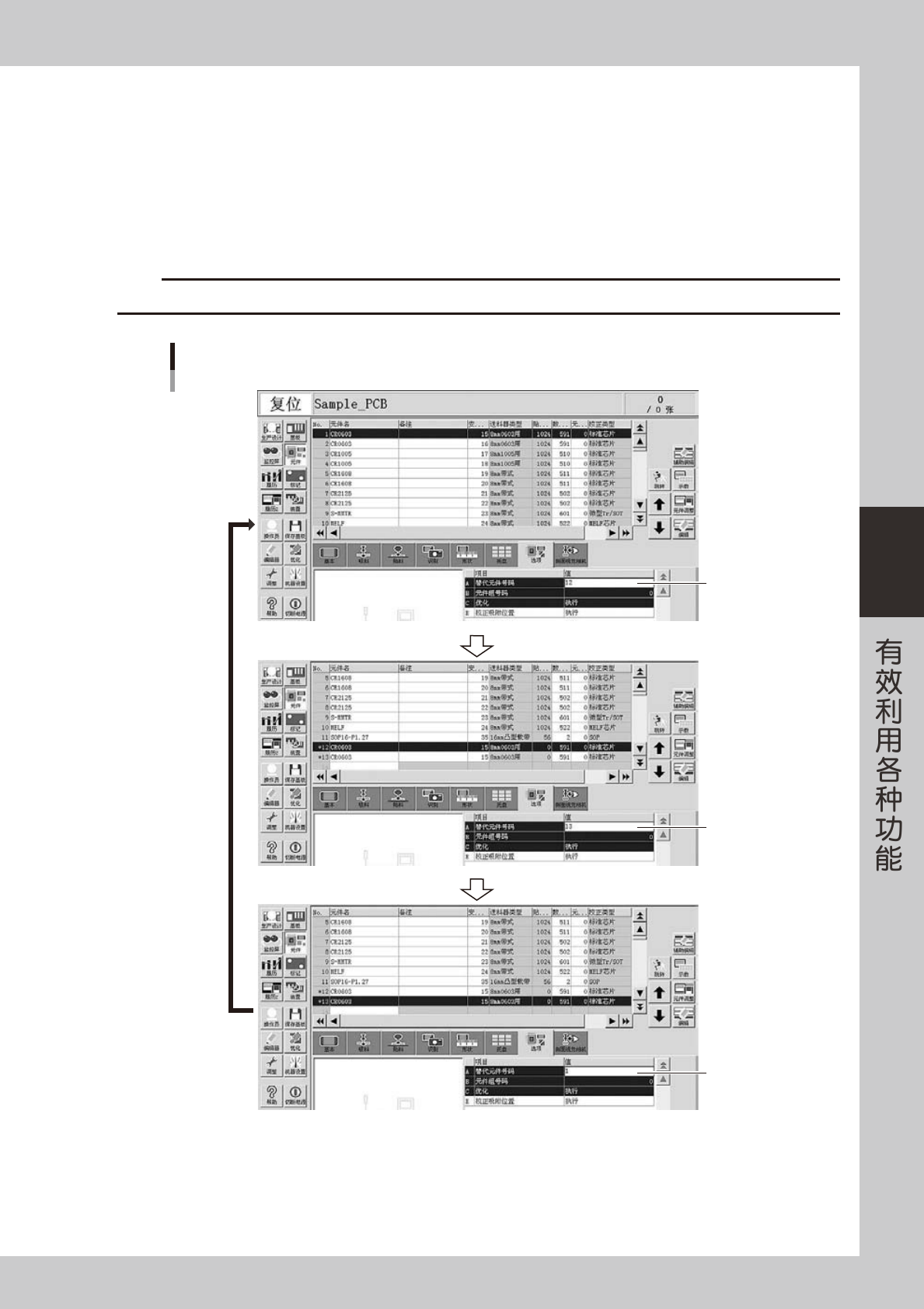

输入替代元件的号码。
1. 按 [ 辅助编辑 ] 按钮，返回前一画面。
2. 选择元件一览表的“No.1”，在“选项”画面的“A. 替代元件号码”中输入“12”。再移至“No.12”，
同样将“选项”画面的替代元件号码设置为“13”。“No.13”的替代元件号码为“1”。
因此，如果 No.1 的元件用完，就会自动切换为 No.12，如果 No.12 的元件用完，就会切换到 No.13，
其间，在 No.1 的送料器上补充元件。如果 No.13 的元件用完，会自动返回到 No.1。
3. 打开“吸料”选项卡，在“送料器安装位置”栏输入替代元件的送料器在贴片机上的安装号码。
c
注意
替代元件的号码必须始终处于循环状态。
输入12
替代循环的设置
输入13
输入1
