A-18 c 注意 简易编辑模式会自动在参数中设置数值。因此，在编辑过程中，如果将编辑模式从详细切换为简易，会丢失在此之前设置的参数。 此时，会显示如下图所示的警告画面。 想要切换编辑模式时，务必备份元件数据之后再切换。因丢失的参数无法复原，请务必在慎重考虑的基础上切换编辑模式。 切换警告画面 26704-P2-00
A-17
A3.2 编辑模式的切换
将“形状”画面的“算法”参数设置为“标准”以外的算法时，项目栏中会自动添加“编辑模式”参数，可以选
择编辑模式。编辑模式有“简易”编辑模式和“详细”编辑模式两种。
简易编辑模式
将“形状”画面的“编辑模式”参数设置为“简易”。
简易编辑模式，抽出必须设置的项目，显示在形状画面，自动设置为符合元件形状的数值。
简易编辑模式的选择
选择“简易”模式
26702-P2-00
参考
算法项目中附有编号，此编号与旧版本软件中使用的算法“特殊 0”〜“特殊 20”相对应。
详细编辑模式
将“形状”画面的“编辑模式”参数设置为“详细”。
详细编辑模式，会在形状画面显示所有形状参数。但，“校正组”、“校正类型”不可以更改。想要更改时，必须切换为
简易编辑模式。
c
注意
在详细编辑模式中设置的“基准校正类型”与“算法”的组合在简易编辑模式中不存在时，“编辑模式”变为灰色，无法从“详细”
切换为“简易”。“基准校正类型”与“算法”的组合，参阅后述“A3.3.1 特殊算法参数”的内容。
详细编辑模式的选择
选择“详细”模式
26703-P2-00
参考
详细编辑模式在“识别算法选择”画面无法使用。
A-18
c
注意
简易编辑模式会自动在参数中设置数值。因此，在编辑过程中，如果将编辑模式从详细切换为简易，会丢失在此之前设置的参数。

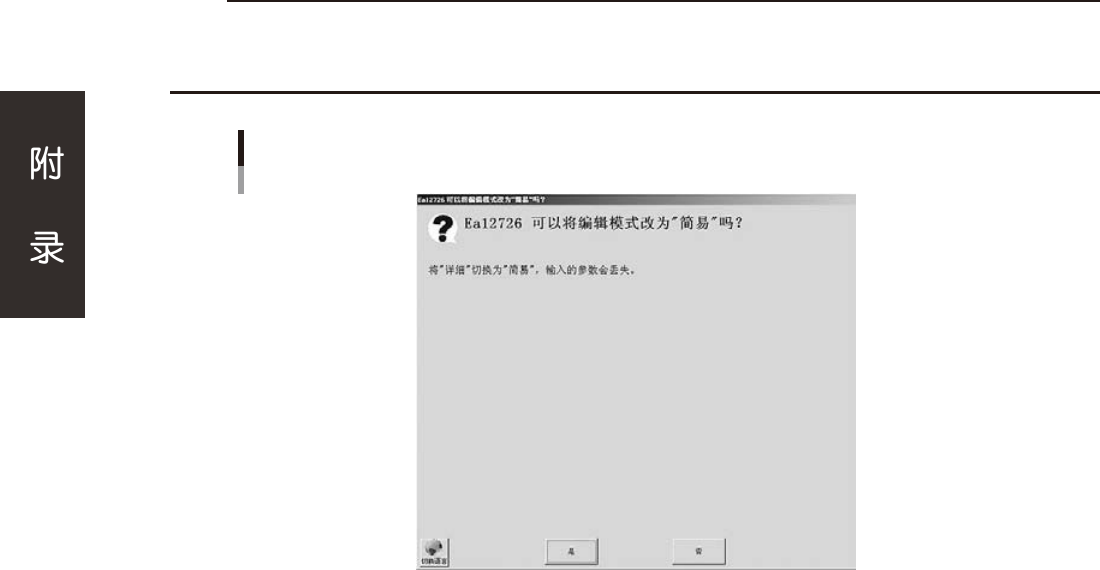

此时，会显示如下图所示的警告画面。
想要切换编辑模式时，务必备份元件数据之后再切换。因丢失的参数无法复原，请务必在慎重考虑的基础上切换编辑模式。
切换警告画面
26704-P2-00
A-19
A3.3 创建元件信息
下面，介绍使用识别算法的简易设置功能设置元件信息参数的方法。
创建元件信息的基本步骤，如下图所示。
元件信息创建流程
算法
简易编辑画面 详细编辑画面
设置参数
选择元件
登录到数据库
特殊元件
简易
完成
项目，根据具体情况进行。
创建元件信息
YES
YES
NO
NO
简易编辑模式
和详细编辑模
式的切换
特殊算法的选择方法
通常画面的编辑方法
25700-P2-00
