2-19
2
· SOP
适用于 E、W 方向中有相同形状的引脚、各方向的引脚数量相同、引脚超出封装外侧的元件。
· SOJ
与 SOP 相同，适用于 E、W 方向中有相同形状的引脚，各方向的引脚数量相同的、引脚没有超出封装外侧的元件。
· QFP
N、S、E、W 的 4 个方向中都有相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，引脚超出封装外侧的元件。
· PLCC
与 QFP 相同，适用于 N、S、E、W 的 4 个方向中都有相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，
但引脚没有超出封装外侧的元件。
· 引脚缺少
适用于元件类型为“接插件 NSEW”的引脚有缺少的元件。可分别在各个方向上设置缺少的引脚。
接插件元件
· 接插件 E
相同形状的引脚只在 E 方向存在的元件专用。
· 接插件 NSEW
适用于 N、S、E、W 的 4 个方向中都有引脚，各方向的引脚数量和形状都不相同的元件。但是，各个方向可以设置的
引脚形状只有 1 种。
· 不规则接插件
“接插件 E”存在“引脚缺少”时设置。

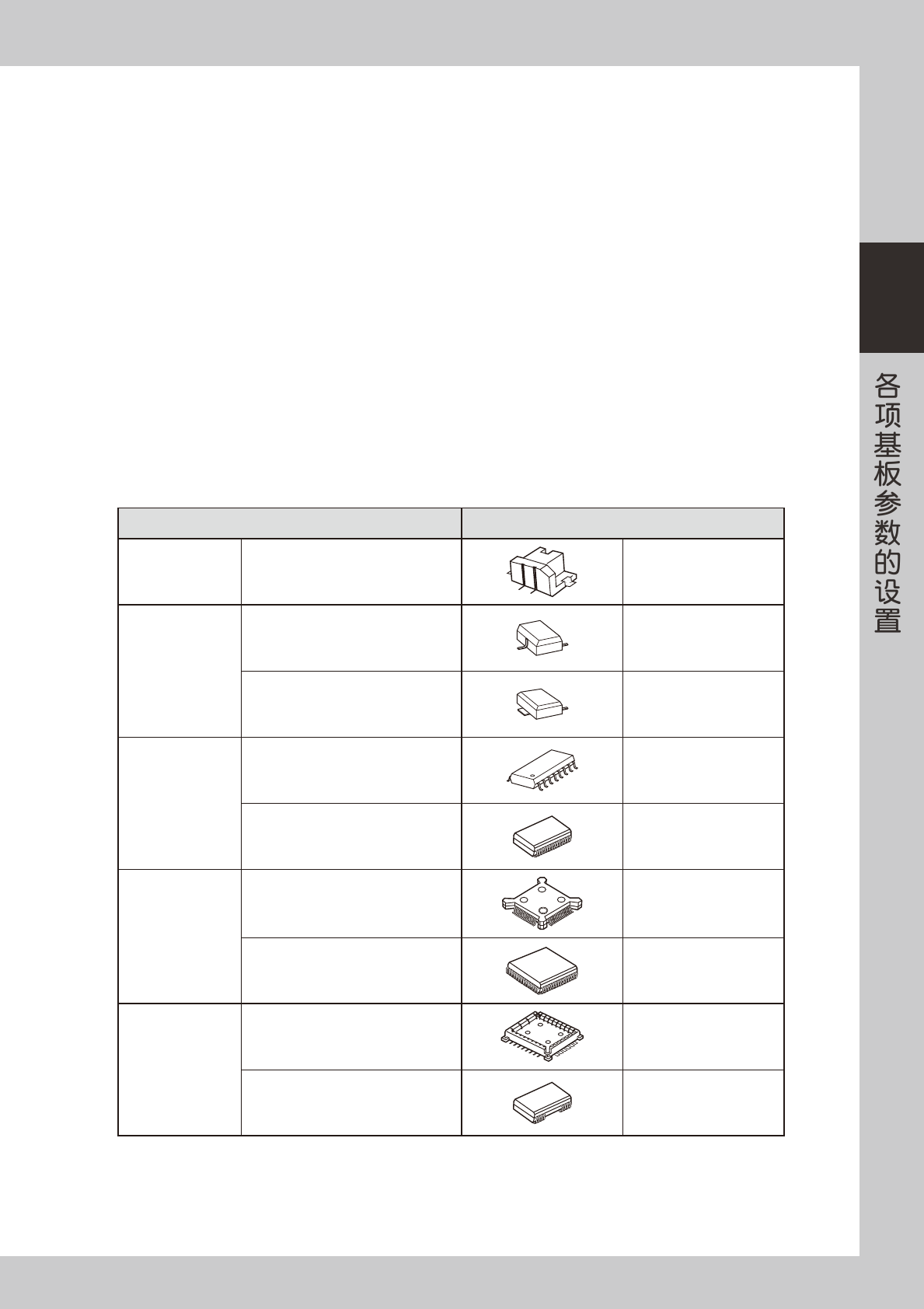

■ 参考 ：IC 元件、接插件元件的校正类型
元件类型 補校正类型
1 个方向上有引脚 引脚从 1 个方向伸出
接插件
E
2 个方向上有引脚，
相对面的引脚数不同
相对面的引脚形状相同
微型
Tr/SOT
相对面的引脚形状不同
P-Tr
2 个方向上有引脚 ,
相对面的引脚数相等
引脚超出了封装的外侧
SOP
引脚没有超出封装的外侧
SOJ
4 个方向上有引脚，
相对面的引脚数相等
引脚超出了封装的外侧
QFP
引脚没有超出封装的外侧
PLCC
4 个方向上有引脚，
相对面的引脚数不同
各个方向的引脚形状不同
接插件
NSEW
有缺少引脚的部分
引脚缺少
2-20
2
特殊元件
· 特殊形状
与“接插件 NSEW”相同，适用于 N、S、E、W 的 4 个方向中都有引脚，各方向的引脚数量和形状都不相同的元件。
“接插件 NSEW”各个方向只可以设置 1 种形状的引脚，但使用此模式则可设置 2 种形状。此外，虽然此模式可以用于
多种形状的元件，但无法使用翘脚检测功能。
· 不规则芯片
此设置，因具有识别白或黑的自动辨别功能，所以适用于类似裸芯片那样元件与背景 ( 基板 ) 之间反光、非反光关系不明
显的元件。此外，陶瓷质地等有发亮部分的 BGA 元件也适用此设置。
· 标记型
此设置，因象识别标记一样识别元件，所以适用于特殊形状的元件。
· 特殊长方形
在四角形元件中如果因 4 条边反光而很难与引脚区分时，可以选择此设置。
· 重心检测
重心检测是检测指定区域内对象 ( 黑、白部分 ) 的重心，所以可以识别各种形状的元件。如果想要进行“重心检测”，需先
设置数据，然后贴装元件，再求出从贴装位置中心至元件中心的偏移量，并将该偏移量输入“形状”信息的“元件中心偏
移量 XYR”中。
· 不识别
不进行图像处理。

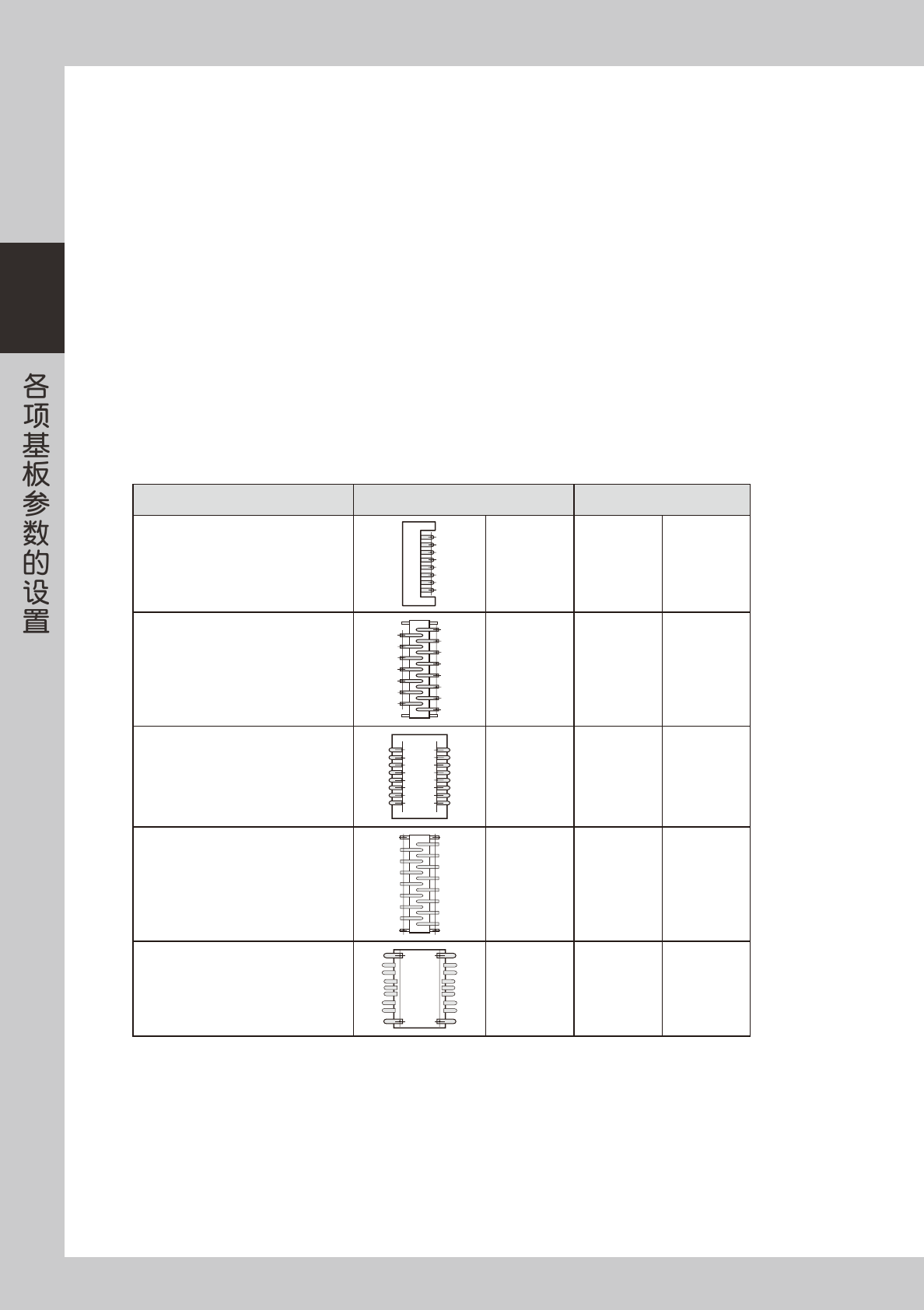

■ 参考 ：特殊元件的校正类型
元件类型 校正类型 算法、基本校正类型
引脚检测部中有凸起，对接插件
E
的
识别不稳定
特殊形状 特殊
1
特殊形状
交错排列、有固定引脚
特殊形状 特殊
1
特殊形状
不检测
SOJ
元件的引脚前端而是检测引
脚根部
特殊形状 特殊
1 SOJ
检测引脚时对间距、宽度不一致的引脚
不检测
特殊形状 特殊
2 SOJ
不检测引脚前端而是检测引脚根部
对间距、宽度不一致的引脚，不检测
特殊形状 特殊
3 SOJ
2-21
2
C: 使用吸嘴
从各种吸嘴中选择适合元件大小的吸嘴。如果直接使用从 YAMAHA 数据库中复制的元件数据，使用默认值即可。
■ 使用吸嘴 (YS12、YS12F、YS12P
、YS24、YS24X
)
元件
尺寸
(mm)
吸嘴类型
L W T
标准 窄邻接面
矩形片式电阻器
0.40 0.20 0.13 - 310A
、
311A
0.60 0.30 0.25 301A 311A
1.00 0.50 0.35 301A 312A
1.60 0.80 0.45 302A 312A
2.00 1.25 0.50 302A 313A
3.20 1.60 0.60 302A 313A
3.20 2.50 2.00 302A 313A
4.50 3.20 3.20 303A 314A
圆柱型电阻器 (
MELF
型)
2.00 1.25 302A
、
306A 317A
3.45 1.35 302A
、
306A 317A
6.00 2.50 306A 317A
陶瓷电容器
0.40 0.20 0.20 - 310A
0.60 0.30 0.30 301A 311A
1.00 0.50 0.50 301A 312A
1.60 0.80 0.50 302A 312A
200 1.25 1.25 302A 313A
3.20 1.60 1.25 302A 313A
3.20 2.50 1.50 302A 313A
4.50 3.20 1.90 303A 314A
5.60 5.00 1.90 303A 314A
圆柱型电容器 (
MELF
型)
3.40 1.50 302A 312A
6.00 2.50 306A 317A
钽电容器
2.90 1.60 1.60 302A 313A
3.80 2.90 1.60 303A 314A
4.70 2.60 2.10 303A 314A
6.00 3.20 2.50 303A 314A
7.30 4.30 2.80 303A 314A
铝电解电容器
4.30 4.30 5.70 303A 314A
6.60 6.60 5.70 303A 314A
薄膜电容器
7.30 5.30 3.25 303A 314A
片式电感器
3.20 2.50 2.00 302A 313A
4.50 3.20 3.20 303A 314A
半固定电阻器
4.50 3.80 2.40 303A 314A
微型封装晶体管
2.90 1.50 1.10 302A 313A
4.00 3.00 1.80 303A 314A
功率晶体管
4.60 2.60 1.60 303A 314A
SOP 6-28pin 6pin
5.00 4.50 1.50 303A 314A
10pin
7.60 4.50 1.50 303A 314A
12pin
10.10 1.50 1.50 303A 314A
20pin
12.60 2.70 1.50 303A 314A
24pin
15.30 7.50 2.00 304A 315A
28pin
17.80 7.50 2.00 304A 315A
PLCC
5×5
〜
14×14 303A 314A
10×10
〜
32×32
*
1
304A 315A
32×32
〜
45×45
*2
307A 318A
QFP
、
BGA
、
CSP
6×6
〜
14×14 303A 314A
QFP
、
BGA
10×10
〜
32×32
*
1
304A 315A
32×32
〜
45×45
*2
307A 318A
接插件
5×5
〜
10×10 303A
、
304A 315A
*
1
只有
YS12
为
10×10
〜
20×20
。
*2
只有
YS24X
可以使用。
