3-8
3

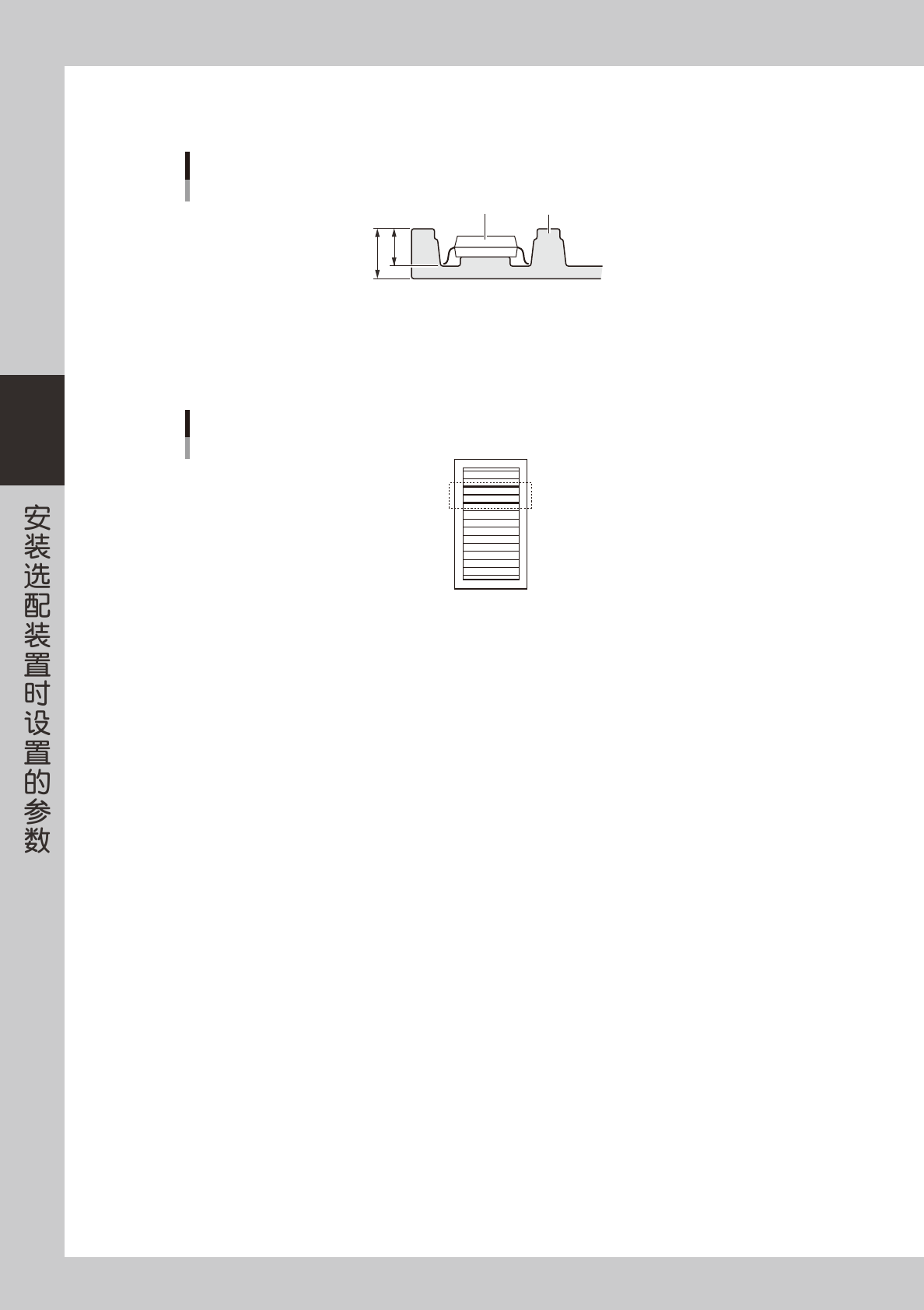

M: 托盘厚度 (mm)
输入托盘的厚度 (mm)。
B
A
元件
托盘
托盘厚度＝A－B
托盘厚度
25305-P2-00
N、O: 起始载盘号码、结束载盘号码
设置元件装在载料箱 ( 载盘装载部 ) 的 ×× 号〜 ×× 号载盘。例如元件装在 No.3、No.4、No.5 的载盘中时，在“起始载盘
号码”参数中输入 3，在“结束载盘号码”参数中输入 5。
起始载盘号码与结束载盘号码
3
4
5
25306-P2-00
P: 当前载盘号码
指定从载料箱的第几号载盘开始吸附元件。一般输入“起始载盘号码”栏中设置的数值，此值会根据使用的载盘随时自动更新，
因此可以确认当前正在使用第几号载盘。
Q: 载盘间距 Z
指定载盘按下列哪种间距插入载料箱中。
标准 ：标准间距。
×2 ：标准间距的 2 倍。
×3 ：标准间距的 3 倍。
×4 ：标准间距的 4 倍。
3-9
3
8

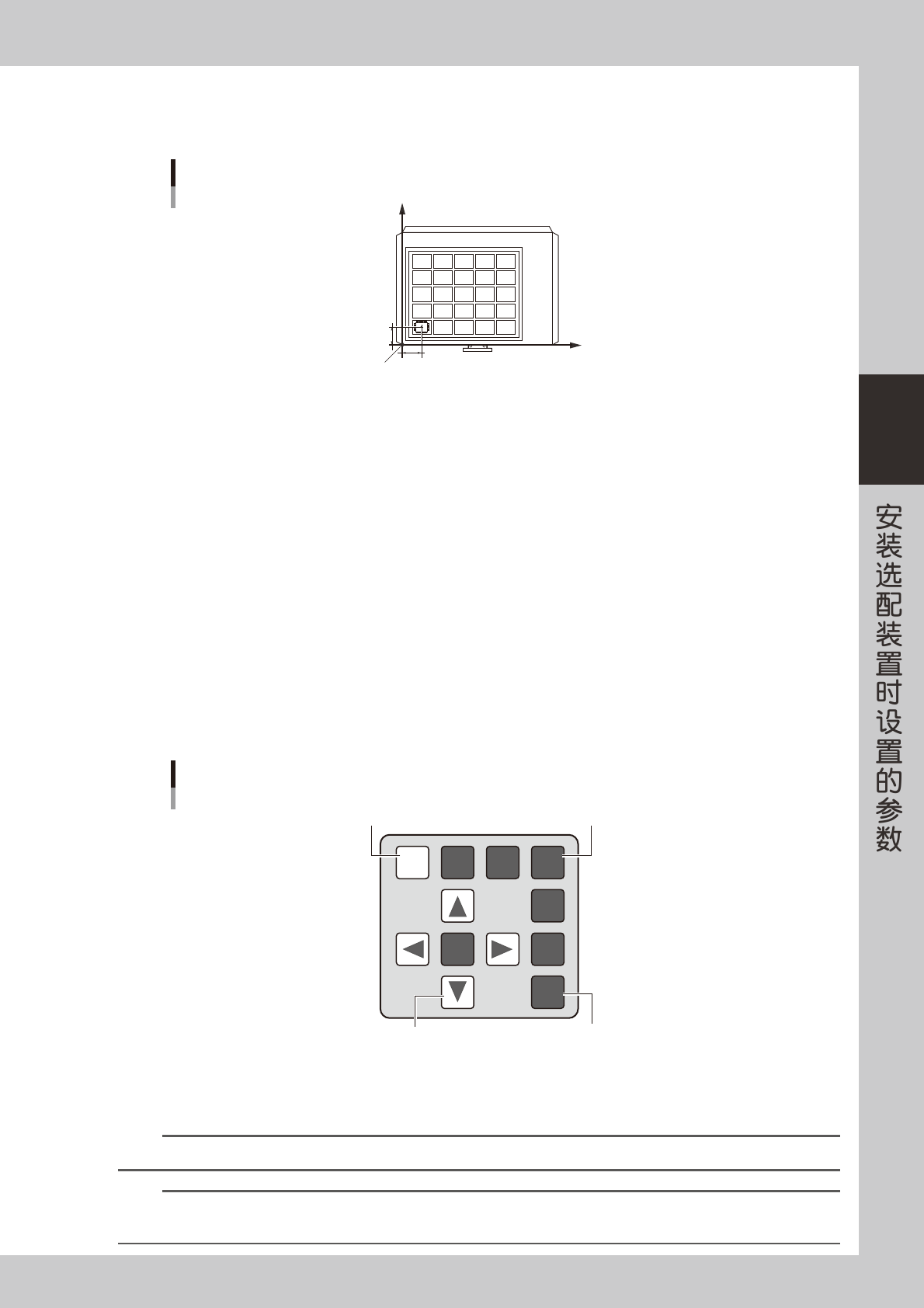

输入吸附位置“X(mm)”和“Y(mm)”。
按照下列步骤输入托盘原点的位置坐标。
X
Y
吸附位置Xmm
吸附位置
吸附位置Ymm
载盘原点
25307-P2-00
■ 自动托盘交换器
1.打开“吸料”选项卡画面，在吸附位置“X(mm)”和“Y(mm)”中输入 0.00。
2.将光标对准吸附位置“X(mm)”和“Y(mm)”，按 [ 示教 ] 按钮，显示示教 ( 跟踪 ) 画面。
3.设置示教 ( 跟踪 ) 的条件 ( 示教装置设置为“起始 Head”，速度设置为 10 左右 )。
4.按 [ 跟踪 ] 按钮，进行跟踪。
托盘信息参数的“起始载盘号码”中指定的载盘被抽至载盘台，示教装置移到载盘原点 ( 吸附位置 X=0.00，Y=0.00)。
5.在“点”选项卡画面，使示教装置对准托盘原点的位置。操作画面的 [ 方向 ] 按钮，将示教装置移至距离载盘原点最近的
元件中心 ( 一般指面对贴片机正面时托盘左前角的元件 ) 的正上方。
6.按 [ 示教 ] 按钮，吸附位置“X(mm)”和“Y(mm)”中自动输入示教坐标。
■ 外部托盘交换器
1.打开“吸料”选项卡画面，在吸附位置“X(mm)”和“Y(mm)”中输入 10.00 左右的数值。
2.将光标对准吸附位置“X(mm)”和“Y(mm)”的同时按 [ 示教 ] 按钮。示教 ( 跟踪 ) 画面显示。
3.设置示教 ( 跟踪 ) 的条件 ( 示教装置设置为“起始 Head”，速度设置为 10 左右 )。
4.按示教面板 ( 托盘交换器上 ) 的 [ACTIVE] 按钮，再按 [TRACE] 按钮。托盘信息参数的“起始载盘号码”中指定的载盘被
抽至载盘台，I 型光标移至“1.”中指定的位置。
ACTIVE TRACE
MUL TI
SPEED
CLEAR
TEACH
SCROLL
UP
SCROLL
DOWN
外部示教面板
外部托盘交换器
[TRACE]按钮
[TEACH]按钮[方向]按钮
[ACTIVE]按钮
25308-P2-00
5.用 [ 方向 ] 按钮使 I 型光标对准距离载盘原点最近的元件中心。
6.按 [TEACH] 按钮，吸附位置“X(mm)”和“Y(mm)”中自动输入示教坐标。
n
要点
有关示教面板的内容，参阅选件手册。
参考
自动托盘交换器和外部托盘交换器的吸附位置“X(mm)”、“Y(mm)”可以在脱机状态下输入。此时，必须输入载盘原点到吸附位置
的位移量。
3-10
3

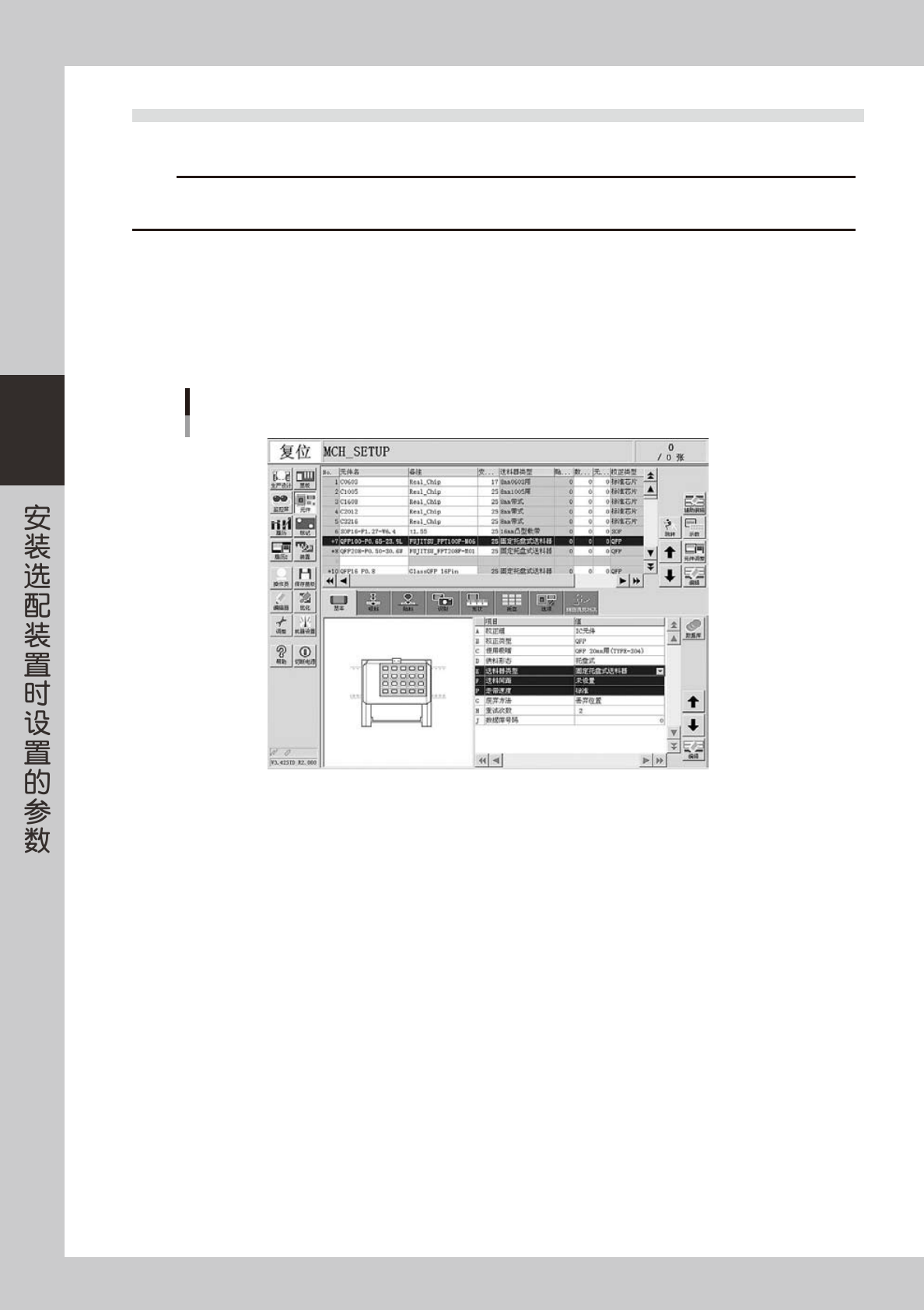

1.3 固定托盘式送料器
下面，介绍使用固定托盘式送料器的元件的参数设置方法。
c
注意
可以使用本功能的贴片机 ：YS100、YS12P、YS12F。
无法使用本功能的贴片机 ：YS88、YS12、YS24、YS24X、YC8、YSM40、Z:LEX (YSM20)。
1
安装元件。
将元件装入托盘。
2
选择元件。
打开元件画面，将光标对准由托盘供给元件的数据行。
元件的选择
26326-P2-00
3
设置“供料形态”参数。
将“基本”画面的“供料形态”参数设置为“托盘”。
4
设置“送料器类型”参数。
将“基本”画面的“送料器类型”参数设置为“固定托盘式送料器”。
