1.4 基准标记参数
基准标记功能是指，对设置在基板上的基准标记进行识别，根据识别结果，对因基板的基准孔、外形加工误差、
基板固定装置所产生的误差以及基板局部变形进行校正的功能。想要使用此功能，必须设置基准标记。基准标记
以 2 点或 4 点为 1 组，各个标记的形状也可以不相同。想要使用基准标记的数据，必须预先在标记信息中登录。
( 参阅本章“4. 建立标记信息”。)
n
要点
合并基板程序时，必须按轨道切换按钮切换至想要操作的轨道后再进行设置。
基准标记参数画面
以双轨贴片机的合并基板程序为例
轨道切换按钮
4
1
5 6 87 9
2
3
10
26208-P2-20
1. 基板、拼板、局部
基准标记大致分为以下 3 种，以基板为单位设置的基板基准标记，以拼板为单位设置的拼板基准标记，
以贴装数据为单位设置的局部基准标记。将想要使用的基准标记设置为“执行”。想要更改时，按 [ 编辑 ] 按钮。
2. 基板
在参数列表的最上行，设置基板基准标记。
3. 拼板
在参数列表的第 2 行，设置拼板基准标记。
4. 图样名
输入基准标记的名称 ( 第 1 行和第 2 行不能输入 )。
5. 种类
在参数列表的第 3 行以下，指定局部基准标记的种类。从“点”、“局部”、“4 点局部主”、“4 点局部次”中选择。
6. X1、Y1
输入以基板原点为基准的基准标记 1 的 XY 坐标值。按 [ 示教 ] 按钮，可以进行示教。
7. 标记 1
输入基准标记 1 使用的标记号码 ( 在标记信息中已登录的标记 )。
8. X2、Y2
输入以基板原点为基准的基准标记 2 的 XY 坐标值。按 [ 示教 ] 按钮，可以进行示教。
9. 标记 2
输入基准标记 2 使用的标记号码 ( 在标记信息中已登录的标记 )。如果标记 2 的标记号码与标记 1 相同，也可以输入 0。
n
要点
标记 XY 坐标也可以按 [ 示教 ] 按钮，通过示教得到，但此坐标数据的准确性直接影响贴装精度，因此建议输入准确的设计数据。
10. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“3.3.1拼板位移的扩展”。
2-12
2
1.4.1 基板基准标记功能
基板基准标记功能，是使用两个 1 组的基准标记，对整个基板进行位置校正的功能。
特别对基板固定的不均衡现象非常有效。1 张基板必须至少有 1 对的基准标记。如下图所示，输入以基板原点为
基准的标记 1 和标记 2 的 XY 坐标 (mm)。
标记1 (X1, Y1)
标记2 (X2, Y2)
基板基准标记
基板原点
25212-P2-00
1.4.2 拼板基准标记功能
拼板基准标记功能，是使用各个拼板两个 1 组的基准标记进行位置校正的功能。特别对基板固定不均衡的现象非
常有效，每个拼板至少必须有 1 对基准标记。如下图所示，输入以基准拼板的原点为基准的标记 1 和标记 2 的 XY
坐标 (mm)。
标记1 (X1, Y1)
标记2 (X2, Y2)
基准拼板原点
拼板基准标记
拼板2
25213-P2-00
c
注意
拼板基准标记功能，只有在位移信息中设置了“拼板基准标记”的基板程序 ( 使用拼板位移的拼板基板程序 ) 才可以使用。
2-13
2
1.4.3 局部基准标记功能
以贴装数据为单位设置的类型有“点基准标记”、“局部基准标记”和“4 点基准标记”3 种，统称“局部基准标记”。
基板基准标记和拼板基准标记是对基板和拼板的整体位置进行校正，局部基准标记则是对局部的位置进行校正。

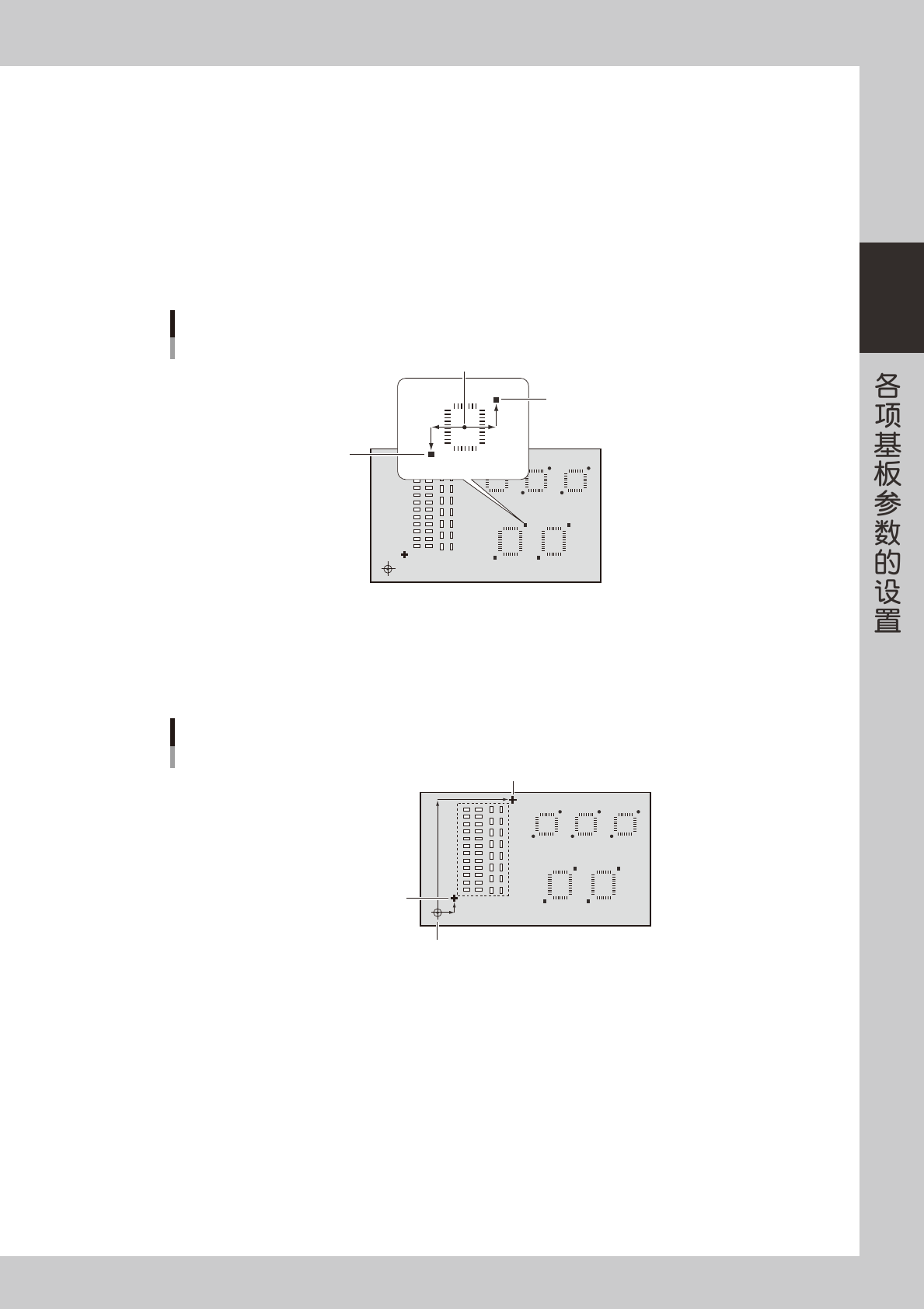

1. 点基准标记
点基准标记功能，是对特定的元件贴装位置进行校正的功能。一般，基板越大图样配置的歪斜、扭曲、伸缩等现象越明显。
在大型基板中贴装引脚间距小的 QFP 时，使用此功能非常有效 ( 基板基准标记与拼板基准标记对固定基板的不均衡现象很有
效，但是对在大型基板中贴装引脚间距小的元件却无效 )。
此功能是使用设置在想要校正的元件的贴装位置图样附近的两个 1 组的标记进行校正 ( 标记形状可以不相同 )。在各个元件
处选择同类型的、对角位置上的 1 对标记。
贴装中心位置
点基准标记
第1点标记 (X1, Y1)
第2点标记 (X2, Y2)
25214-P2-00
2. 局部基准标记
局部基准标记功能，是用 1 对基准标记对特定区域的多个元件的贴装位置进行校正的功能。如果 1 台传送载板中有几张不同
种类的基板，使用局部基准功能，能有效地对每张基板分别进行位置校正。选择各区域对角位置上的标记 ( 形状可以不相同 )
作为基准标记。
基板原点或拼板位移
第1点标记 (X1, Y1)
局部基准标记
第2点标记 (X2, Y2)
25215-P2-00
