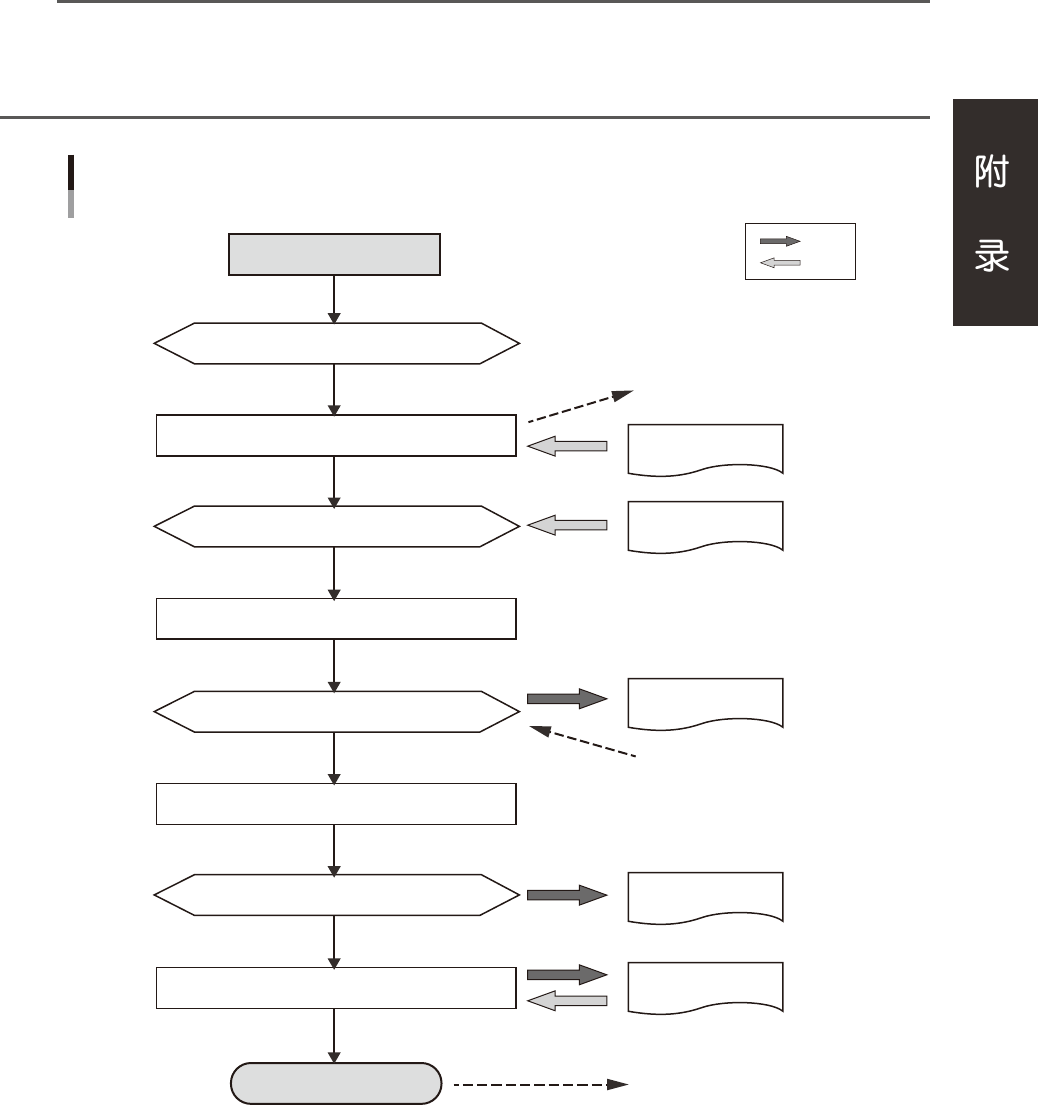

调整结果续用流程
启动贴片机
安装送料器 A ( 元件 1)
＜续用文件＞
读入基板程序 1
安装送料器 B ( 元件 2)
开始生产基板程序 1
拆下送料器 A，换上送料器 C
结束基板程序 1 的生产
拆下送料器 B ( 元件 2)
读入基板程序 2
关闭电源
使用元件 1、元件 2
使用元件 1、元件 2
送料器 A ( 元件 1)
送料器 A ( 元件 1)
送料器 B ( 元件 2)
送料器 B ( 元件 2)
送料器 C ( 元件 1)
未进行调整
( 不写入 )
：写入
：读入
未进行调整
( 不写入 )
不读入
( 直接使用调整中的信息 )
25401-P2-00
A-50
A4.3 各项设置
A4.3.1 机器设置

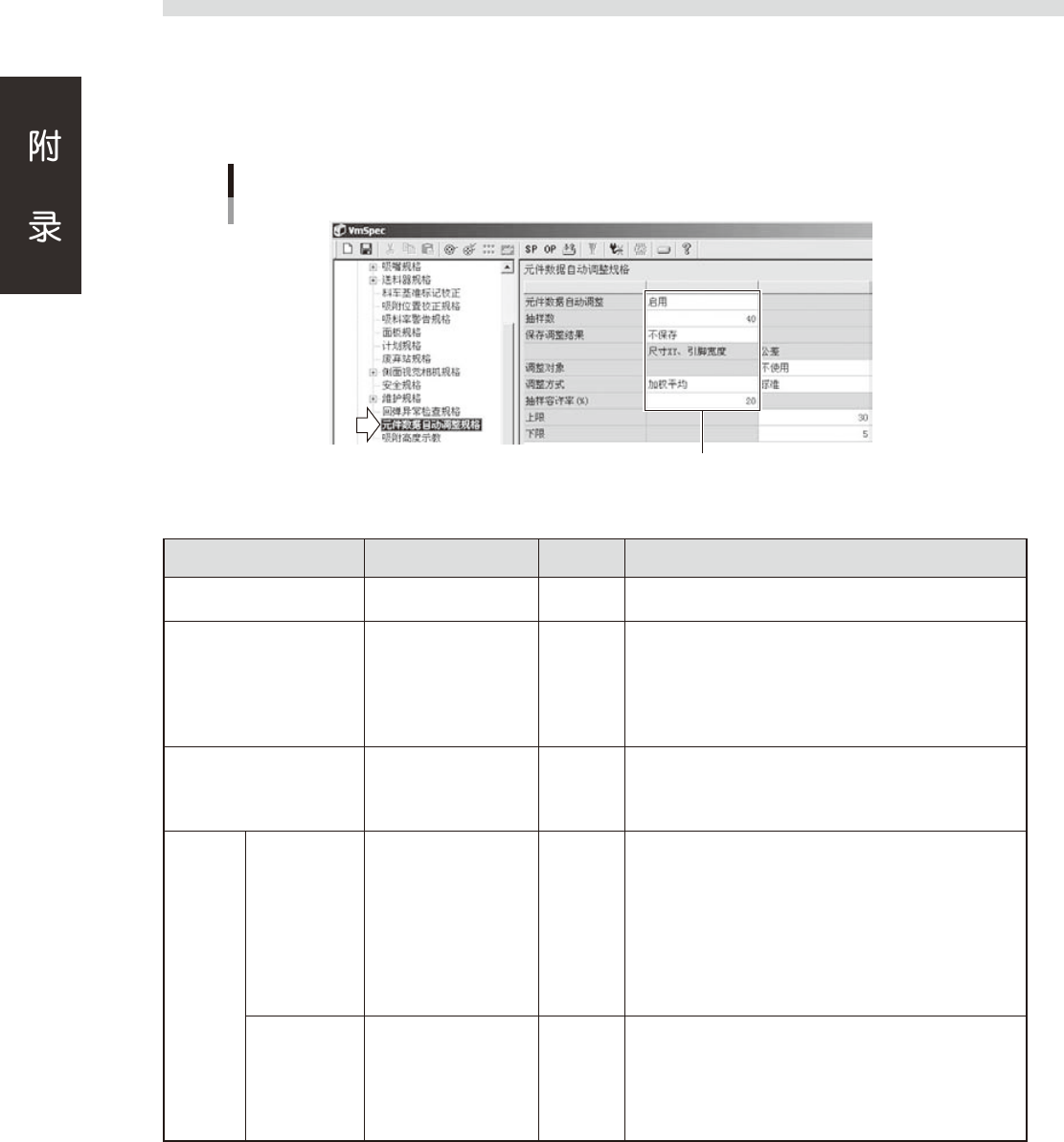

启用本功能时，需将 [ 机器设置 ] -“规格信息”-“元件数据自动调整规格”画面打开，将“元件数据自动调整”
设置为“启用”。该画面的其它参数，可以根据需要修改。
设置项目1/2
设置对象
26401-P2-00
■ 元件数据自动调整的设置项目 1/2
项目名 值域、选项 默认值 含义
元件数据自动调整 禁用 / 启用 禁用
设置是否启用元件数据自动调整功能。
设置为“禁用”时，元件信息续用功能也将无效。
抽样数
YSM40、Z:LEX(YSM20)
：10 〜 100
YS 系列
：10 〜 40
40
设置计算对象的抽样个数。
超过此处设置的抽样个数时，删除最旧的样品值，添加新的
样品值。
“外形尺寸 X、Y”或“引脚宽度”，无论是否达到了抽样个数，
都从第 1 个样品值开始向元件信息反映。
“公差”，则必须在达到抽样个数之后才开始向元件信息反映。
保存调整结果 不保存／保存 不保存
设置是否将调整结果 (“外形尺寸 X、Y”、“引脚宽度”、“公差”
等 ) 保存在基板程序中，或是否逆设置到元件数据库中。
设置为“不保存”时，不保存调整之后的值而保存读入基板程
序时的值 ( 用手动修改了值时保存手动修改的值 )。
尺寸 XY、
引脚宽度
调整方式 单纯平均／加权平均 加权平均
加权平均 :
计算指定的抽样个数的加权平均
值后，反映到元件信息中。
因样品越新权越重，所以即使料带盘之间存在很大的偏差也
可以很快调整到最佳值。
单纯平均 ：
计算指定的抽样个数的单纯平均值后，反映到元件信息中。
适用于下列情况。
1. 元件尺寸的偏差小，没有必要追踪新样品的值。
2. 生产之后，准备将该元件数据登录到元件数据库中时。
抽样容许率 (％ ) 0 〜 100 20
识别出的“元件尺寸”，若超过了下列范围时不会被添加到
样品中。
范围 ：
元件信息的“外形尺寸 ( 前次的调整结果 )”±“抽样容许率 (%)”
设置为“0”时，本设置无效。
A-51
设置项目2/2
设置对象
26402-P2-00
■ 元件数据自动调整的设置项目 2/2
项目名 值域、选项 默认值 含义
公差
调整对象 不使用 / 使用 不使用
设置是否进行公差调整。
使用时，还需将 [ 元件 ] -“选项”画面中的“公差调整”也
设置为“启用”。
调整方式 标准 / 放宽 标准
标准 ：
根据抽样个数样品值的标准偏差计算公差。因公差随新样品
值的偏差而变动，所以可以始终以最佳公差进行生产。变动
范围为“上限”与“下限”之间。
放宽 ：
只要发生识别错误，为识别该元件，公差就会放宽 ( 最大到
“上限”为止 )。一旦放宽，将不会再缩小。
适用于下列情况。
1. 需要尽可能减少废弃元件。
2. 需要调查元件的偏差情况时。
3. 生产之后，准备将元件数据登录到元件数据库中时。
上限 (%) 1 〜 100 30
设置进行公差调整时的公差上限值。
“上限”栏中务必设置比“下限”大的值。否则，会显示
“Ea24747 ：基板程序错误”的错误提示。
下限 (%) 1 〜 100 5
设置进行公差调整时的下限值。
“调整方式”为“放宽”时，不使用。
