5-5 5 3 登录其它拼板的信息。 在第 2 行以后的行中，登录其它拼板的位移信息。 0 -5 0 -5 40 50 100 以基板原点与基准拼板原点一致时为例 基板原点 基准拼板原点 拼板 1 拼板 2 拼板 3 拼板 4 拼板 5 拼板 6 25503-P2-00 基板原点与基准拼板原点一致时的“位移”画面 26505-P2-10 10 0 15 55 60 1 10 拼板 1 拼板 2 拼板 3 拼板 4 拼板 5 拼板 6 以…
5-4
5
4. 跳过
设置想要跳过的项目。
如果有不想贴装的拼板，需先点击 [ 选择框 ] 按钮，激活“跳过”栏后，点击该拼板栏的选择框。有选中记号的拼板不会被
贴装。
“跳过”的选择
选中记号
26504-P2-00
5. X、Y
在“X”、“Y”中设置以基板原点为基准的拼板位移的原点坐标。
一般，为了使基板原点和基准拼板的原点一致，将 XY 坐标设置为 (0.00、0.00)
X
Y
基板原点与基准拼板的原点一致时 基板原点与基准拼板的原点不一致时
基板原点
基准拼板的原点
XY数据
基板原点与基准拼板的原点
25501-P2-00
6. R
在基准拼板中输入 0.00。
基准拼板
(No.1拼板位移)
其它拼板
R
R数据
0° 180° 90° -90°
拼板
拼板
拼板
拼板
拼板
25502-P2-00
7. 原拼板号码
进行拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照本章“3.3.1拼板位移的扩展”。
2
设置基准拼板的位移信息。
距离基板原点最近的拼板称为“基准拼板”。
基准拼板的信息必须最先登录在位移信息中。
5-5
5
3

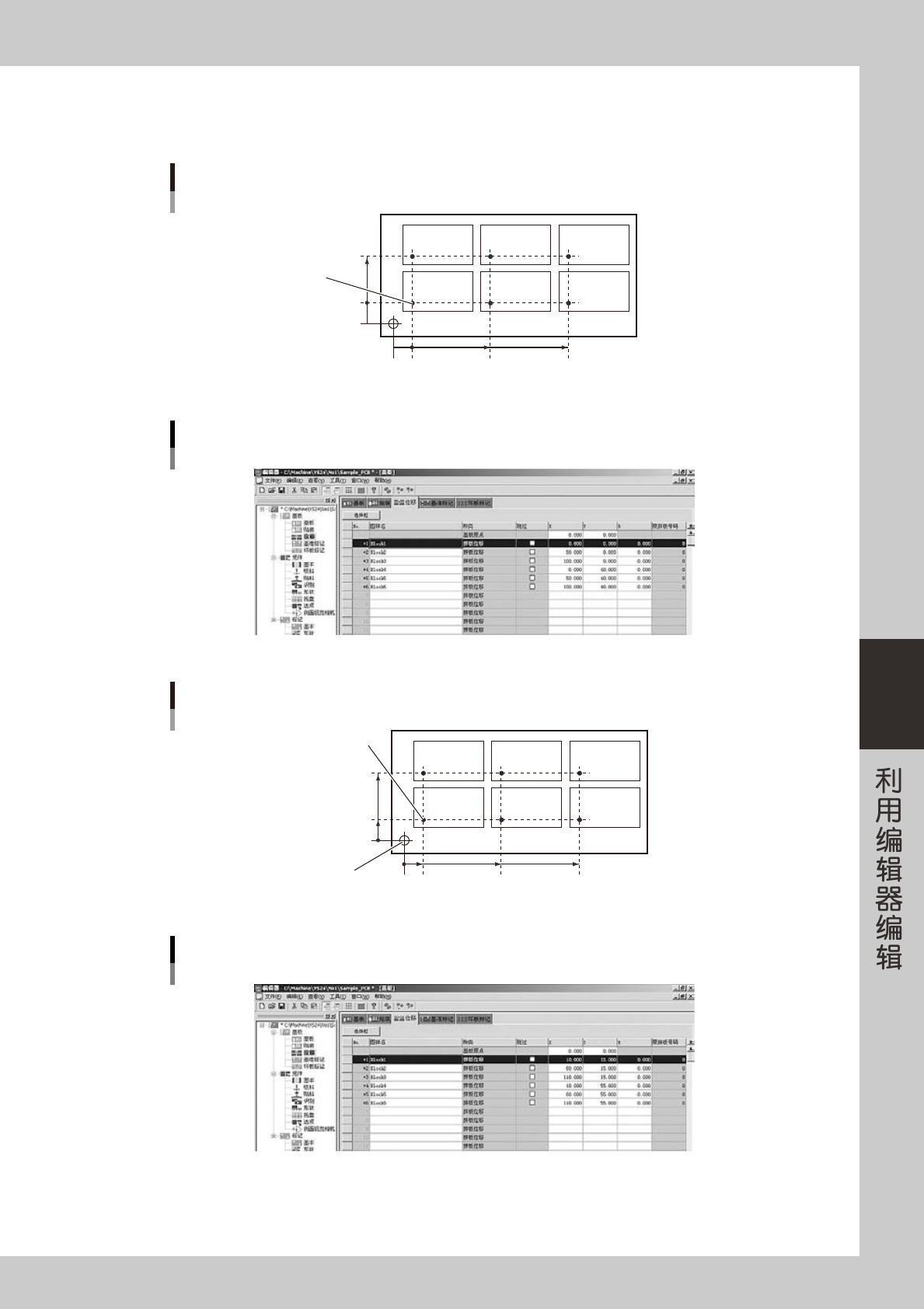

登录其它拼板的信息。
在第 2 行以后的行中，登录其它拼板的位移信息。
0-5
0
-5
40
50 100
以基板原点与基准拼板原点一致时为例
基板原点
基准拼板原点
拼板 1 拼板 2 拼板 3
拼板 4 拼板 5 拼板 6
25503-P2-00
基板原点与基准拼板原点一致时的“位移”画面
26505-P2-10
100
15
55
60 110
拼板 1 拼板 2 拼板 3
拼板 4 拼板 5 拼板 6
以基板原点与基准拼板原点不一致时为例
基板原点
基准拼板原点
0
25504-P2-00
基板原点与基准拼板原点不一致时的“位移”画面
26506-P2-10
5-6
5
3.2 间距扩展功能
根据输入的拼板间距与拼板个数进行间距扩展。
1
输入 No.1 拼板的位移数据。
输入作为基准的坐标。如果作为基准的坐标与基板原点相同时，可以不必输入。
2
间距扩展。
从“工具 (T)”菜单中的“拼板位移 (B)”中选择“间距扩展 (P)”，或按工具栏的 [ 间距扩展 ] 按钮。
c
注意
下列条件，无法进行间距扩展。
· 在 No.1 以外的行中输入了位移数据。
· 间距扩展后，有坐标值在 -999.999 〜 999.999 范围以外的拼板。
· 间距扩展后，拼板数将超过 512 个。
间距扩展的选择
No.1 拼板的位移数据
26507-P2-00
