4-7 4 6 设置界限值。 通过查找适当值，求取识别坏板标记用的适当界限值。 1. 在“标记调整”画面按 [ 适当值 ] 按钮，打开“坏板标记适当值查找”画面。 “坏板标记适当值查找”画面 界限值 1 3 2 26450-P2-00 2. 对未检出标记时的状态进行示教。 在无标记的位置 ( 基板部 ) 按 [ 未检出 ] 按钮，则 [ 未检出 ] 按钮右侧的显示框中自动输入未检出标记 时的适当值。 3. 对检出了标记时的状态进行示教。…
4-6
4
4
将基板固定在传送轨上。
按 [ 标记调整 ] 按钮，打开标记调整画面，按 [ 传入基板 ] 按钮，将基板固定在传送轨上。
如果基板已经固定，则跳过此步骤。
5
输入标记检测范围。
在标记信息画面，按 [ 标记调整 ] 按钮，输入标记检测范围 (X、Y)。
在 0.00 〜 9.99( 单位 mm) 范围内输入。数值越大，检测范围也越大。
坏板标记，是通过辨别检测范围内是反光体还是非反光体来判断有无标记，所以设置的检测范围必须
比标记小 1 圈。以在此设定的值为边长的正方形即为检测范围。
参考
有多个工作台的贴片机，会显示选择工作台的下拉框，从中选择所使用的工作台。
标记调整画面
标记检测范围X、Y
26449-P2-10
■ 标记检测范围
标记检测范围
标记
标记检测范围
以 mm为单位输入
标记检测范围
标记检测范围
坏板标记
坏板标记
25403-P2-00
4-7
4
6
设置界限值。
通过查找适当值，求取识别坏板标记用的适当界限值。
1. 在“标记调整”画面按 [ 适当值 ] 按钮，打开“坏板标记适当值查找”画面。
“坏板标记适当值查找”画面
界限值
1
3
2
26450-P2-00
2. 对未检出标记时的状态进行示教。
在无标记的位置 ( 基板部 ) 按 [ 未检出 ] 按钮，则 [ 未检出 ] 按钮右侧的显示框中自动输入未检出标记
时的适当值。
3. 对检出了标记时的状态进行示教。
对贴有标记的状态进行示教。利用“坏板标记适当值查找”画面上“光标的移动”、“光标的选择”分
组框中的按钮，调整画面中显示的坏板标记适当值的查找范围 ( 红框 )”，按 [ 检出 ] 按钮，则自动输入
检出了标记时的适当值和界限值。
7
返回标记信息画面。
按 [OK] 按钮，返回标记信息画面。
4-8
4
1.1.3 局部坏板标记的创建
以贴装数据为单位设置的坏板标记只有 1 种，即局部坏板标记。局部坏板标记功能，是通过是否检出在每个贴装
数据中设置的坏板标记，来指定是否进行该贴装数据的元件贴装。想要使用局部坏板标记，必须进行必要的数据
设置。下面，介绍使用局部坏板标记所需数据的设置方法。
c
注意
在此，以编辑创建好的基板程序 ( 即，可以进行元件贴装的基板程序 ) 为前提介绍。如果基板程序未创建完时，必须创建完基板程
序之后再进行此操作。
1
创建标记信息。
在标记信息登录有关坏板标记的信息。
2
打开坏板标记信息画面。
按 [ 基板 ] 按钮，选择“坏板标记”选项卡。
打开“坏板标记”信息画面。
n
要点
合并基板程序时，必须按轨道切换按钮切换至想要操作的轨道后再进行设置。
3
设置局部坏板标记信息。

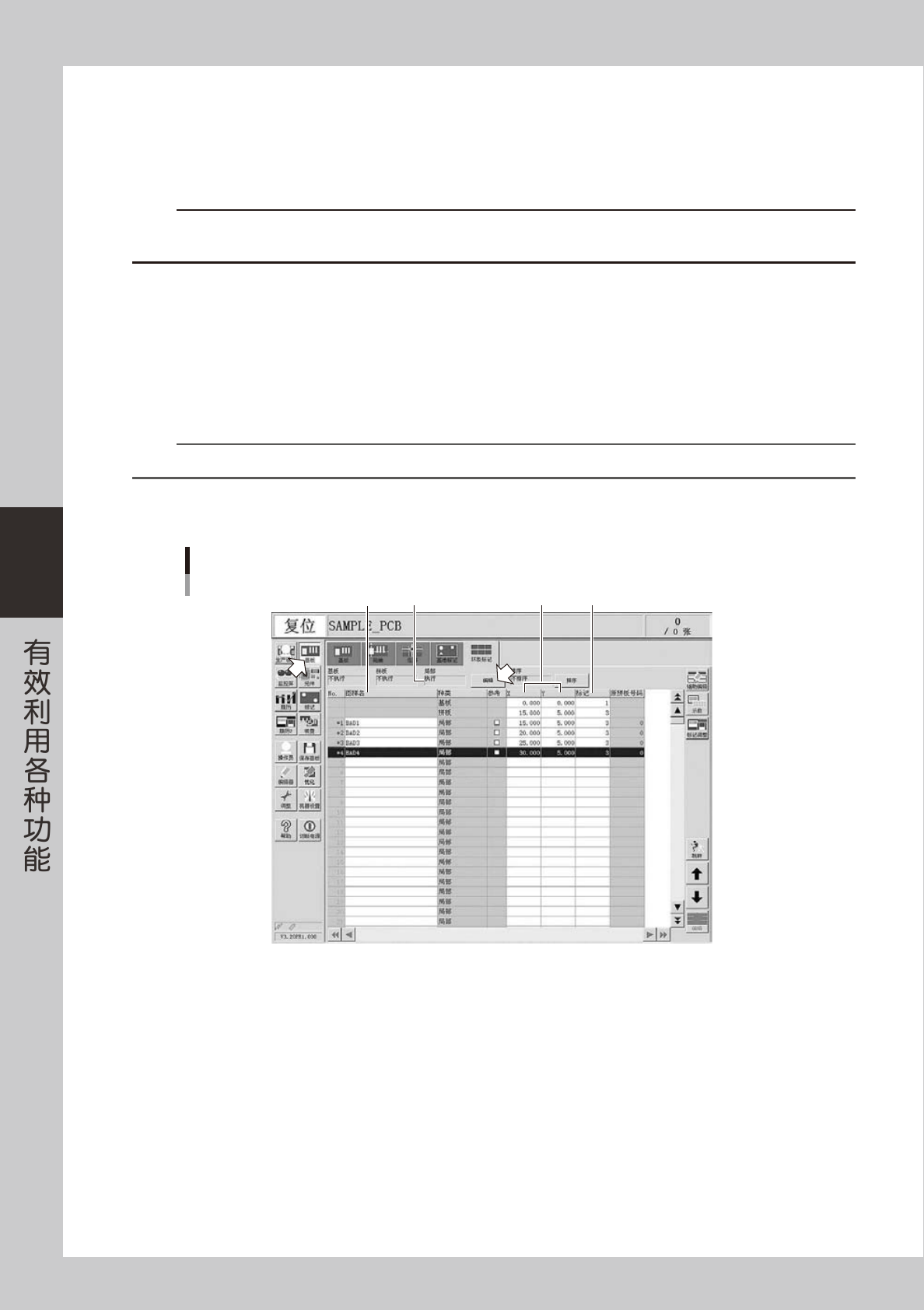

局部坏板标记画面
1
4 2 3
26402-P2-10
1. 图样名
输入局部坏板标记用的图样名。
