2.1.2 替代元件的设置方法
1
选择需要替代的元件。
按 [ 辅助编辑 ] 按钮，显示编辑画面。
从画面上侧的元件列表中选择需要替代的元件，按 [ 行选择 ] 按钮。
2
按[复制]按钮。
按 [ 复制 ] 按钮后，再次按 [ 行选择 ] 按钮，解除行选择。
替代元件的选择
26404-P2-00
3
复制至元件列表最终行的下一行。
将光标移至元件列表最终行的下一行。按 [ 覆盖粘贴 ] 按钮将数据复制到“No.12”和“No.13”。
这样就可以用两个送料器替代。
元件列表
26405-P2-00
4-15
4
4

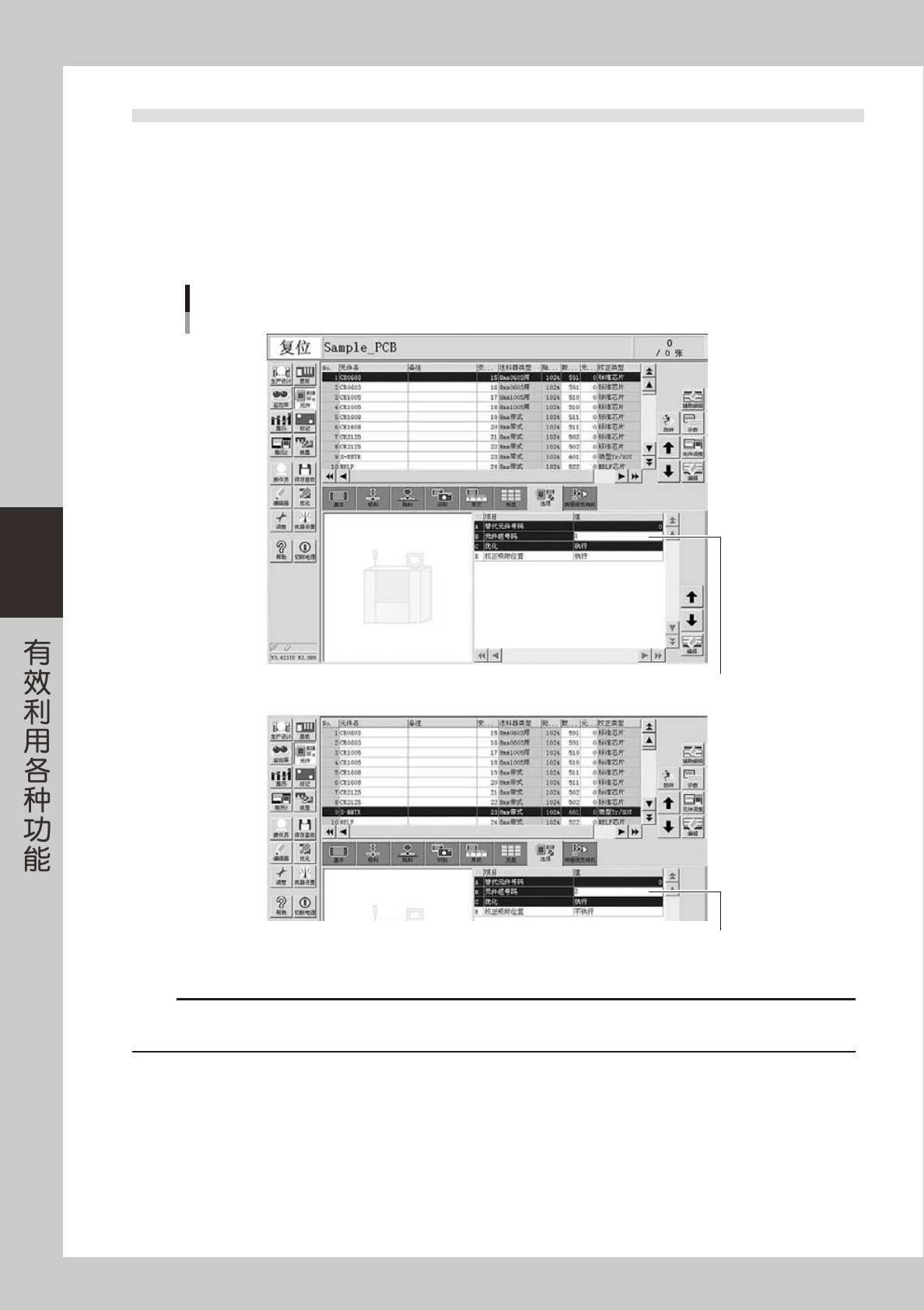

输入替代元件的号码。
1. 按 [ 辅助编辑 ] 按钮，返回前一画面。
2. 选择元件一览表的“No.1”，在“选项”画面的“A. 替代元件号码”中输入“12”。再移至“No.12”，
同样将“选项”画面的替代元件号码设置为“13”。“No.13”的替代元件号码为“1”。
因此，如果 No.1 的元件用完，就会自动切换为 No.12，如果 No.12 的元件用完，就会切换到 No.13，
其间，在 No.1 的送料器上补充元件。如果 No.13 的元件用完，会自动返回到 No.1。
3. 打开“吸料”选项卡，在“送料器安装位置”栏输入替代元件的送料器在贴片机上的安装号码。
c
注意
替代元件的号码必须始终处于循环状态。
输入12
替代循环的设置
输入13
输入1
26406-P2-00
4-16
4
2.2 使用元件组号码
贴装元件时需要指定贴装顺序时使用。
主要用途例，如下所示 ：
1. 贴装元件中有过高或过矮的元件，需避免受到干扰时使用。
2. 将元件进行重叠贴装时 ( 例 ：Chip on Chip 等 ) 使用。
元件组号码设置得越小，此元件组的元件就越早被贴装。如下图所示，元件号码为 9 的元件最后被贴装。
先贴装的元件全部输入“1”
后贴装的元件输入“2”
元件组号码的指定
26407-P2-00
c
注意
元件组号码有效与否，由进行优化时的贴装顺序决定，仅凭在元件信息中输入号码是不会有效的，必须进行优化。
此外，所有元件的元件组号码必须输入 1 以上的数字 ( 例 ：想要最后贴装的元件设置为 2，其它所有的元件则设置为 1 )。
