3-1 1 3 5 设置“送料器安装位置”参数。 在“吸料”画面的“送料器安装位置”参数中输入“101” 。 吸料参数 送料器安装位置 26327-P2-00 6 调整传送宽度。 1. 打开“装置”-“传送装置”画面。 2. 按 [ 传送宽度 ] 按钮，在显示的对话框中“调节后的传送宽度”栏输入基板的宽度 (mm) 之后， 按 [OK] 按钮。 3. 按 [ 元件 ] 按钮，返回元件画面。 7 设置“送料器位置计算”参数。 将“吸料”画…
3-10
3
1.3 固定托盘式送料器
下面，介绍使用固定托盘式送料器的元件的参数设置方法。
c
注意
可以使用本功能的贴片机 ：YS100、YS12P、YS12F。
无法使用本功能的贴片机 ：YS88、YS12、YS24、YS24X、YC8、YSM40、Z:LEX (YSM20)。
1
安装元件。
将元件装入托盘。
2
选择元件。
打开元件画面，将光标对准由托盘供给元件的数据行。
元件的选择
26326-P2-00
3
设置“供料形态”参数。
将“基本”画面的“供料形态”参数设置为“托盘”。
4
设置“送料器类型”参数。
将“基本”画面的“送料器类型”参数设置为“固定托盘式送料器”。
3-11
3
5

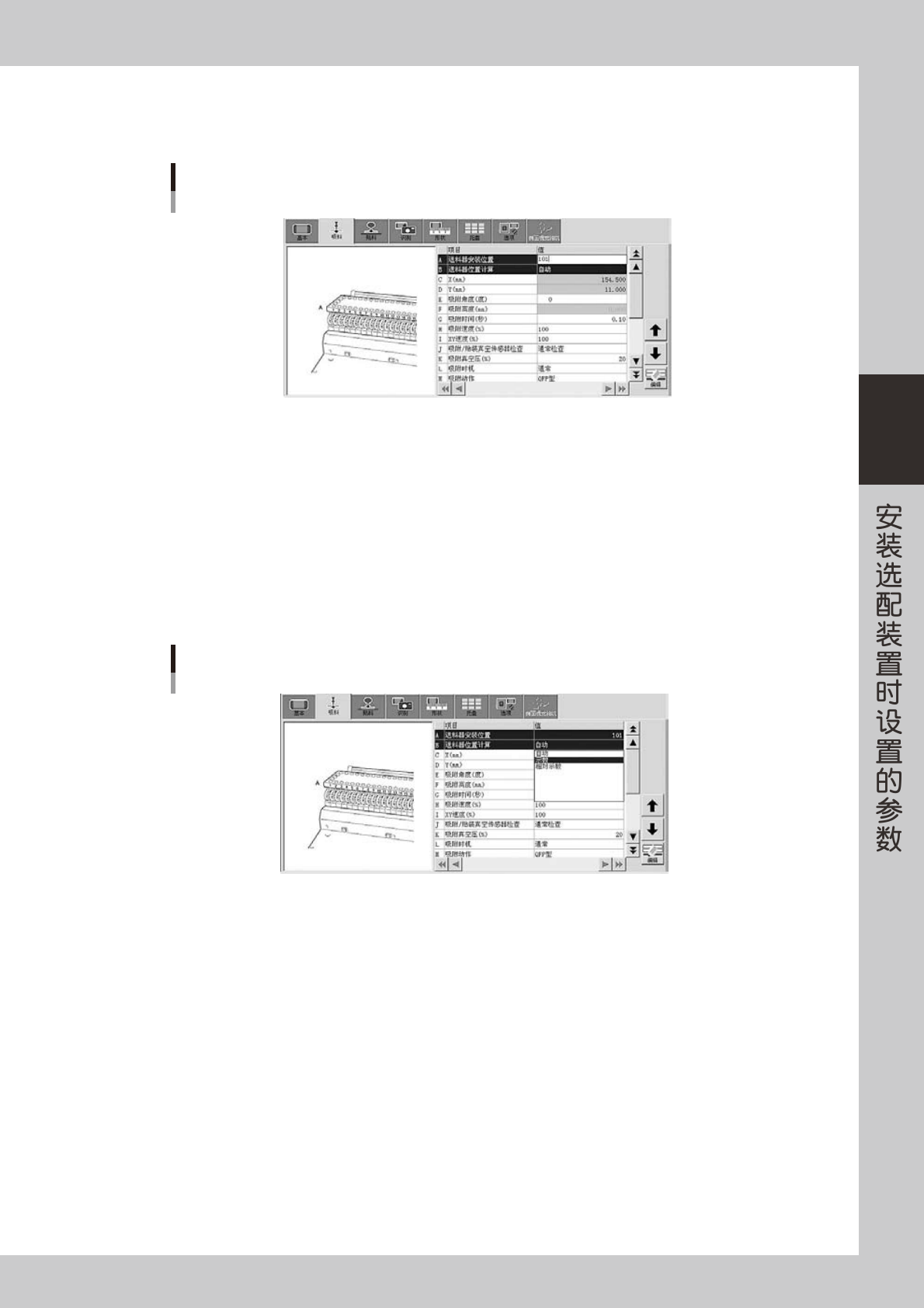

设置“送料器安装位置”参数。
在“吸料”画面的“送料器安装位置”参数中输入“101”。
吸料参数
送料器安装位置
26327-P2-00
6
调整传送宽度。
1. 打开“装置”-“传送装置”画面。
2. 按 [ 传送宽度 ] 按钮，在显示的对话框中“调节后的传送宽度”栏输入基板的宽度 (mm) 之后，
按 [OK] 按钮。
3. 按 [ 元件 ] 按钮，返回元件画面。
7
设置“送料器位置计算”参数。
将“吸料”画面的“送料器位置计算”参数设置为“示教”。
送料器位置计算
26328-P2-00
8
设置“优化”参数。
将“选项”画面的“优化”参数设置为“不执行”。
3-12
3
9

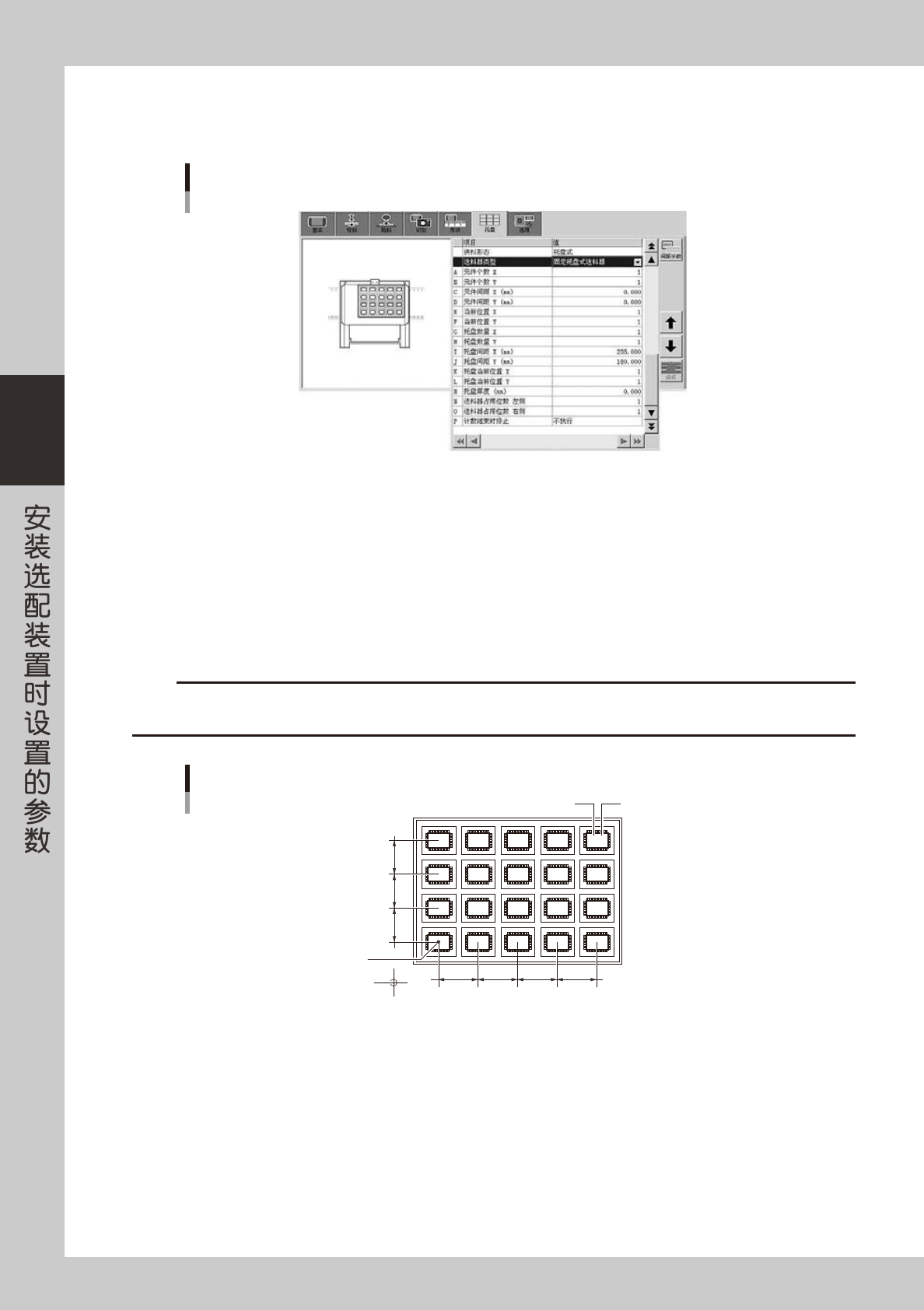

设置托盘参数。
打开“托盘”画面，按照下列步骤设置各项参数。
托盘参数
26239-P2-00
A、B: 元件个数 X、Y
设置托盘的 X、Y 方向各有多少个元件。如下图所示，托盘的元件个数 X 为 5、元件个数 Y 为 4。
C、D: 元件间距 X、Y(mm)
设置元件以多少 mm 的间距排列在托盘中。
E、F: 当前位置 X、Y
指定从托盘的原点数起的第几列、第几行的元件开始吸附。创建元件信息时，一般在“当前位置 X”、和“当前位置 Y”中
都输入 1。输入 1 表示从托盘原点位置的元件开始吸附。此值会自动更新，因此可以确认当前第几列、第几行为止的元件已
经用完。
c
注意
固定托盘式送料器与可调侧传送轨为连动结构。设置使用固定托盘式送料器的元件信息时，必须按照想要贴装此元件的基板的宽度
调节传送宽度后再设置。
1
2
1
3
4
2 3 4 5
1,1 2,1 3,1 4,1 5,1
1,2 2,2 3,2 4,2 5,2
1,3 2,3 3,3 4,3 5,3
1,4 2,4 3,4 4,4 5,4
X-当前位置
托盘原点
载盘原点
X-元件间距
X-元件个数
Y-元件个数
Y-元件间距
Y-当前位置
元件个数、元件间距、当前位置
25302-P2-00
G、H: 托盘数量 X、Y
设置载盘的 X、Y 方向各有多少张托盘。
例 : 如下图 A 所示，“托盘数量 X”输入 2，“托盘数量 Y”输入 1。如下图 B 所示，“托盘数量 X”输入 1，
“托盘数量 Y”输入 2。
