A-26

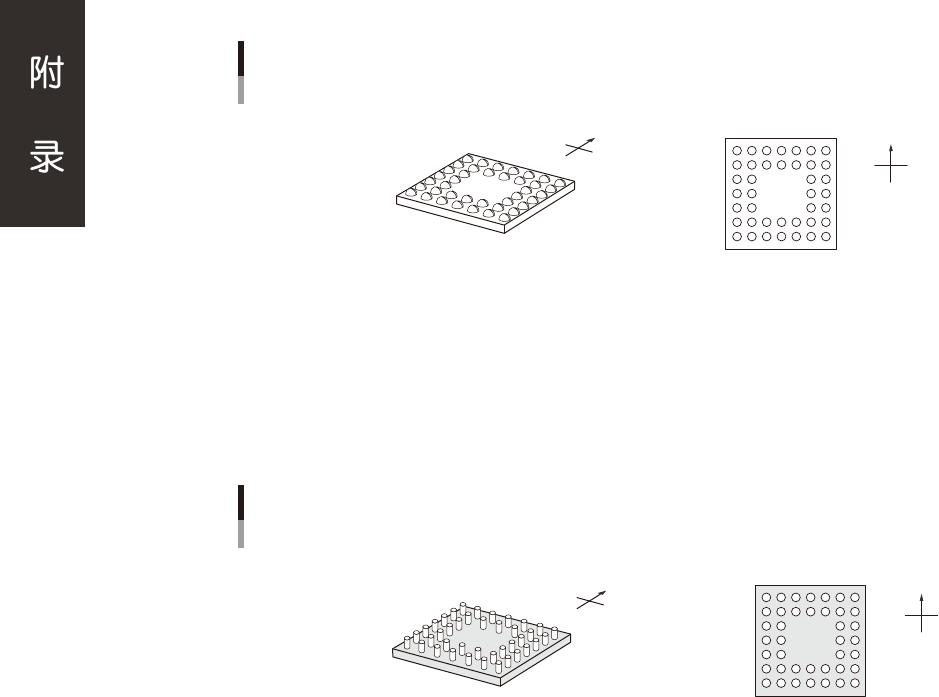

■ BGA
4: 白色 BGA
适用于载体为白色的 BGA 元件。对球位置信息中所设置的球位置，检查是否有球存在。关于球位置信息的设置，参阅第 2 章
“6.Ball 元件的编辑”。
BGA
4: BGA 元件例
N
S
EW
N
S
W
E
仰视图
25710-P0-00
有球界限值
指定提取球时的检测界限值。一般，设置为 0。
球部分和载体部分的颜色浓度差大于此处所设定的值时，作为球提取。
7: CGA 识别
适用于 CGA 元件。对球位置信息中所设置的球位置，检查是否有针脚。关于球位置信息的设置，参阅第 2 章“6.Ball 元件的
编辑”。
BGA
7: CGA识别 元件例
N
S
W
E
N
S
EW
仰视图
25711-P0-00
多余球检查
设置识别元件时，当识别到的针脚多于球位置信息中所设置的针脚数时，是否判定为错误。
‧
检 查
在球位置信息中设置为没有针脚的位置有针脚时，判定为识别错误。
‧
不检查
在球位置信息中设置为没有针脚的位置即使有针脚，也不判定为识别错误。
2 值化级别校正
CGA 元件中元件的界限值无效。取而代之的是可以校正 2 值化级别。
可设定的值为 -128 〜 +127。
例如，画面上的白色发亮部分比实际元件多时，输入正数值 ( 详细内容，参阅第 2 章“6.1BGA”的“2 值化级别校正”)。
A-27

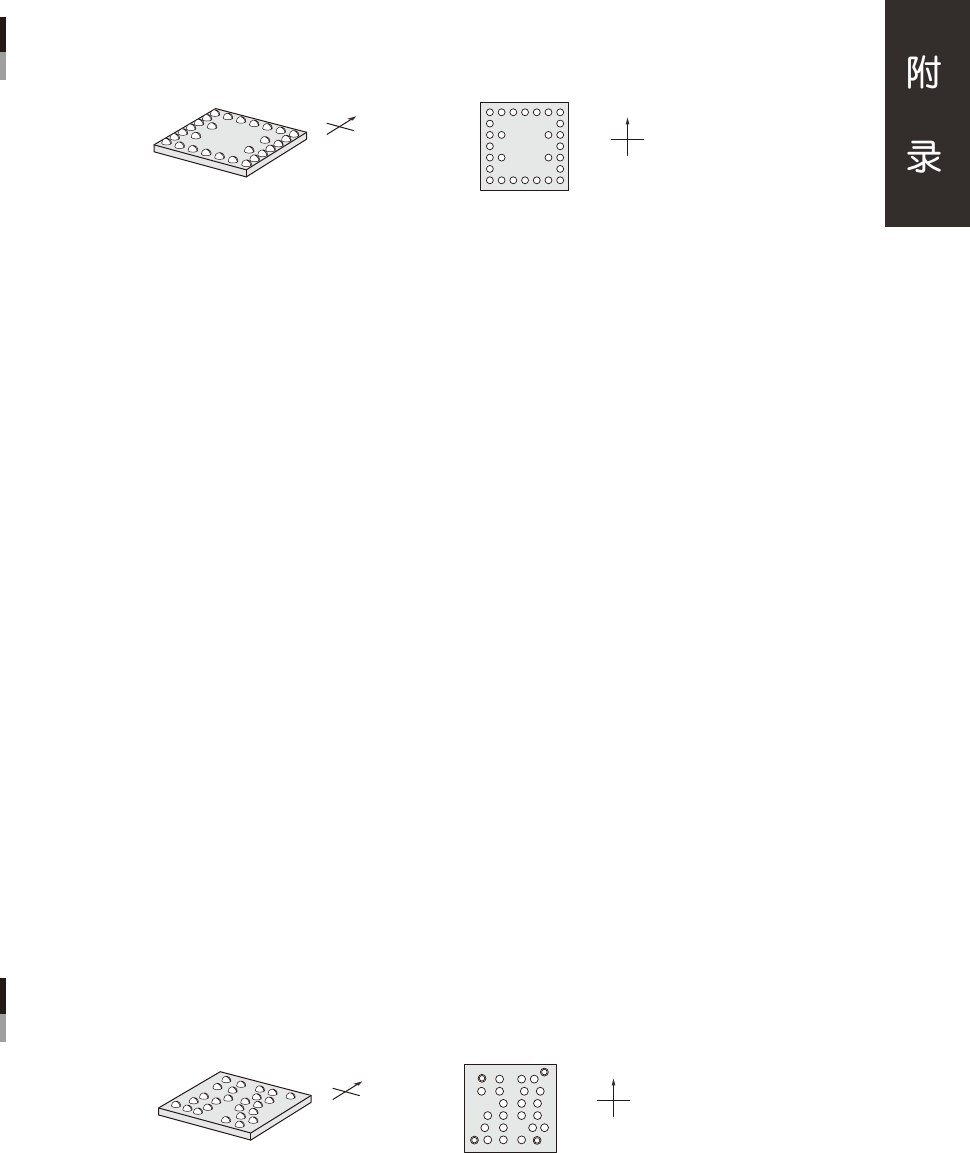

■ 简易倒装芯片
1: 外周凸点识别
适用于各边的球间距均等的元件，只使用外周的球，以简易设置进行识别的情况。
简易倒装芯片
1: 外周 元件例
N
S
W
E
N
S
EW
仰视图
25712-P0-00
间距检查
指定是否进行严密的间距检查。
自动 2 值化的方法
指定“元件界限值”为 0 时的 2 值化方法。
‧
明暗辨别
自动算出使黑白最为分明的界限值。球部和载体部的对比度较大时可以使用。
‧
面积基准
决定界限值，使作为球所设置的面积显示为白色。除球以外没有其它反光物或内部没有球时，可以使用。
凸点位置检查
指定是否对检测到的凸点位置和所设置的凸点位置之间的偏差进行检查。
跟踪重试
设置为“有”时，将以检测成功的凸点信息为基础重新检查检测失败的凸点。
对比度低的元件，如果设置为“有”，可以提高识别率。
元件外部噪点消除数、元件内部噪点消除数
指定消除噪点的程度。
因该参数会对图像进行加工，所以过度使用会使信息量降低。
对象类型
指定想要检测的对象物 ( 球 ) 为“白色”还是“黑色”。
噪点消除优先顺序
指定消除噪点的顺序。一般，越先消除噪点，影响越大。
■ 倒装芯片
2: 简易高速
适用于识别球的排列为不规则的元件。必须设置至少含有 2 对 (4 个角附近 ) 基准球的球位置信息。通过跟踪轮廓检测球。
关于不规则球的位置信息 ( 随机球栅位置 ) 的设置，参阅第 2 章“6.2倒装芯片”的内容。
倒装芯片
2: 简易高速 元件例
N
S
E
W
N
S
EW
仰视图
25713-P0-00
元件内部噪点消除数、元件外部噪点消除数
指定消除噪点的程度。因该参数会对图像进行加工，所以过度使用会使信息量降低。
对象类型
指定想要检测的对象物 ( 球 ) 为“白色”还是“黑色”。
噪点消除优先顺序
指定消除噪点的顺序。一般，越先消除噪点，影响越大。
A-28
A3.3.4 IC 元件
下面，介绍校正组为“IC 元件”，校正类型为“2 端子”、“微型 Tr/SOT”、“QFP”、“PLCC”时的算法。

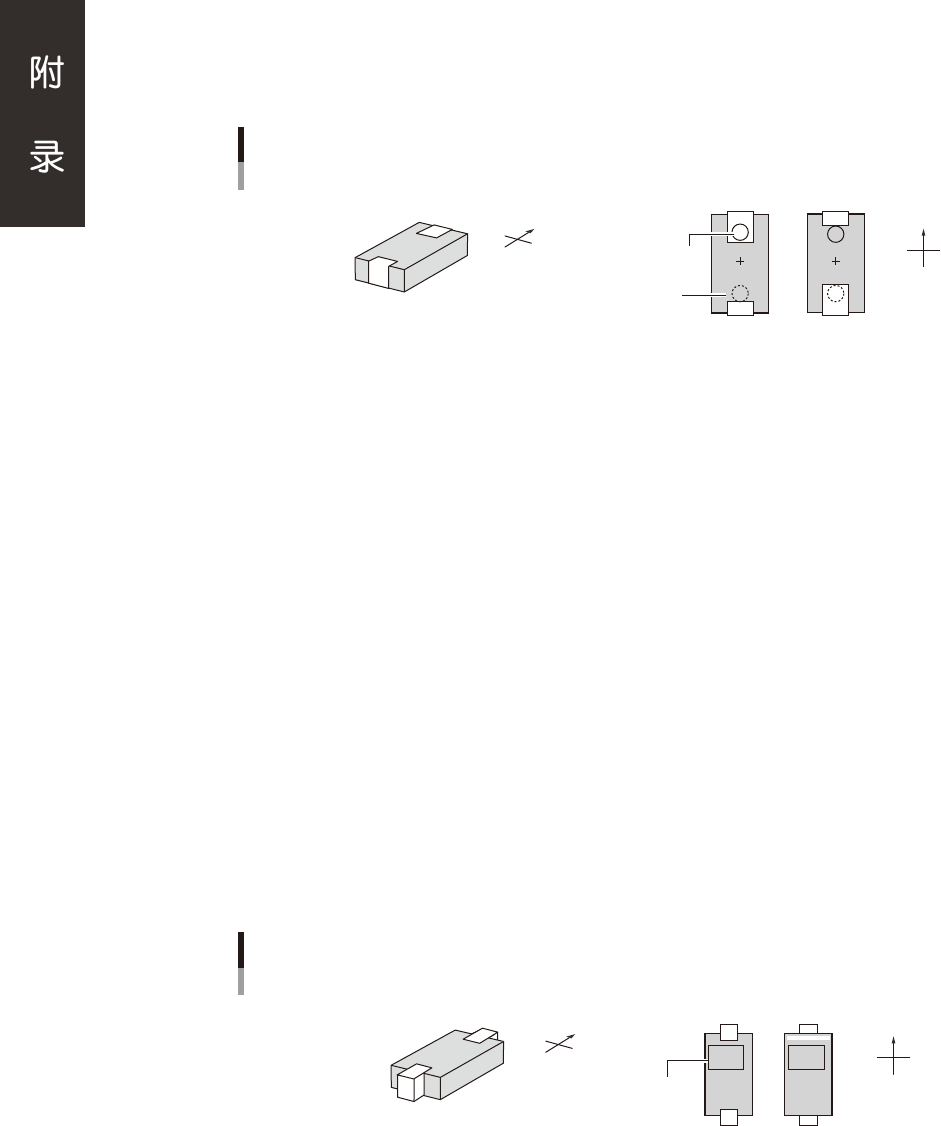

■ 2 端子
3: 方向判定
适用于判定如 2 端子二极管一样存在两根引脚的元件的方向。以圆 ( 以下称“检测圆”) 指定测量亮度的范围，比较该圆区
域与 180 度相对方向上的圆区域 ( 旋转对称位置 ) 的平均亮度，进行方向判定。识别面有标示极性的标记等时可以使用。
2端子
3: 方向判定 元件例
N
S
E
W
N
S
EW
+0˚
-180˚
仰视图
亮度测量范围
(检测圆)
旋转对称位置
25714-P0-00
检查对象
检测圆区域的平均亮度，比旋转对称位置的圆区域的平均亮度亮时，指定为“白”；暗时指定为“黑”。
检测角度
指定使元件旋转多少度后判定方向。
‧
2 种角度
使元件旋转 0 度、180 度后判定时设置。
‧
4 种角度
使元件旋转 0 度、90 度、180 度、270 度后判定时设置。
最小亮度差
检测圆区域与旋转对称位置的圆区域的最小亮度差，在 0 〜 255 的范围内设置。一般，设置为 0。
检测圆区域的平均亮度与旋转对称位置的圆区域的平均亮度之差，如果小于此处所设定的值时，会发生错误。
检测圆直径 (mm)
指定检测圆的直径。使用元件调整功能确认元件后输入数值。
检测圆中心位置 X、Y
指定检测圆的中心位置。输入从元件的中心到检测圆的中心的距离。
10: 正反面判定
适用于判定如 2 端子二极管一样存在两根引脚的元件的正反面。用矩形 ( 以下称“判定区域”) 指定测量亮度的范围，
通过检查该区域的亮度偏差 ( 分散 )，判定元件的正反面。吸附面的封装部印刷有文字等时可以使用。
A
2端子
10: 正反面判定 元件例
N
S
E
W
N
S
EW
OK NG
仰视图
判定区域
25715-P0-00
判定用 3σ 界限值
设置判定用亮度偏差 (3σ) 的界限值。比较此处所指定的值和判定区域内的亮度偏差。
