2-69 2 5 选择想要读入的文件并读入。 选择文件，按 [OK] 按钮，开始读入。 ● 已正常读入文件时 返回“随机球栅编辑”画面，画面上显示已读入的数据。 确认读入的数据是否正确显示。 想要编辑内容时，在“随机球栅编辑”画面操作。 读入“随机球栅位置(POS)信息” 正常读入的状态 26237-P2-10 ● 无法读入时 显示错误信息对话框。 确认错误内容，用外部电脑的纯文本文件编辑器打开“随机球栅位置 (POS) 信息文件” ，…
2-68
2
■ 以读入文件的方法设置时，按照下列 Step3 〜 5 的步骤进行。
3
按随机球栅编辑画面的 [ 读入 POS] 按钮。
显示“POS 信息文件选择”对话框。
4
选择保存 POS 信息的文件夹。
操作 [ 文件夹 ] 按钮，在“位置”显示框中设置保存“随机球栅位置 (POS) 信息”文件的文件夹。
读入文件后，显示列表。
如果想要预先将“随机球栅位置 (POS) 信息文件”存入“No.1”文件夹中使用时，
参考第 6 章“2. POS 信息文件的管理”。
读入“随机球栅(POS)位置信息文件”
26236-P2-10
2-69
2
5

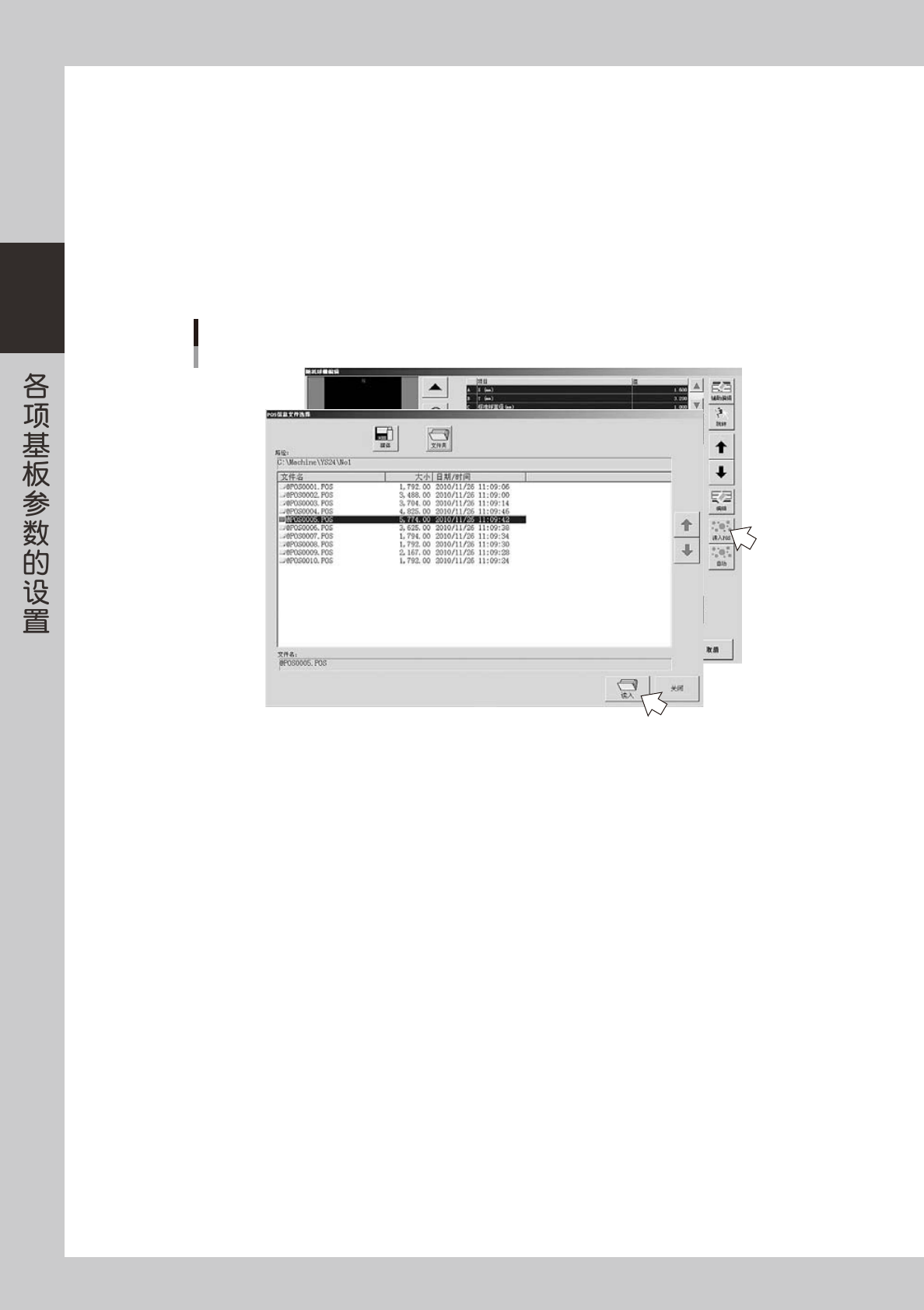

选择想要读入的文件并读入。
选择文件，按 [OK] 按钮，开始读入。
● 已正常读入文件时
返回“随机球栅编辑”画面，画面上显示已读入的数据。
确认读入的数据是否正确显示。
想要编辑内容时，在“随机球栅编辑”画面操作。
读入“随机球栅位置(POS)信息”
正常读入的状态
26237-P2-10
● 无法读入时
显示错误信息对话框。
确认错误内容，用外部电脑的纯文本文件编辑器打开“随机球栅位置 (POS) 信息文件”，修改数据。
修改后，重新读入文件。
读入“随机球栅位置(POS)信息”
读入出错时的警告画面例
26238-P2-00
6
进行识别测试。
进行多次识别测试，如果没有发生错误表示随机球栅编辑正常。
如果发生了错误，需进行查找适当值或确认定义形状。
7
保存数据。
2-70
2
6.2.1 随机球栅位置 (POS) 信息文件的创建
用外部电脑创建或编辑 YAMAHA 指定的“随机球栅位置 (POS) 信息文件”时，使用纯文本文件编辑器。
“随机球栅编辑”画面可以读入的数据有“标准球直径”、“基准球位置”、“球位置”等 3 种，除此之外
还可以输入备注、参考数据等。
随机球栅位置(POS)信息文件
创建示例
25239-P2-00
c
注意
输入数据时的注意事项。
· 数据只能使用半角英文和数字、半角符号、小数点。
· 数据的分隔符只能使用半角空格键和 Tab 键。可以混用或连用半角空格键和 Tab 键。
1
输入标准球的直径 ( 球的默认尺寸 )。
此数值自动分配到球信息的所有直径中。
输入“#DIAMETER x.xxx”。
标准球直径
输入示例
25240-P2-00
在此输入的数据将反映在“随机球栅编辑”画面的“标准球直径”栏中。
c
注意
此数据必须输入在所读入的 3 种数据的首行。
如果没有输入在首行，会发生数据错误，也就无法在“随机球栅编辑”画面读入数据。
