A-38
检查端子形状
设置提取端子后是否检查端子的形状。
执行 ：提取到端子时检查形状。
不执行 ：只检查端子的面积。
角度检测范围
设置当元件上下端子的形状和尺寸不同时是否进行方向判定。
±90 度 ：不进行方向判定。
±180 度 ：进行方向判定。
尺寸检查方法
指定通过识别测试等获取的端子部外接长方形的尺寸检查方法。
外形尺寸 ：与元件数据的外形尺寸相比较。
端子外接尺寸 ：与元件数据端子部的外接长方形相比较。
2 值化级别校正
“识别”参数的“J.元件界限值”设置为 0，“自动 2 值化的方法”设置为“面积基准”时，设置此参数。
除想要检测的端子以外有看上去呈白色的部分时，指定呈白色部分占端子部面积的比率。
端子宽度 N(mm)、端子长度 N(mm)
输入 N 方向的端子宽度与长度。
“端子长度 N”设置为“0”时，会视端子为以“端子宽度”为直径的圆形端子。
检测位置 Y、N(mm)
指定 N 方向端子的 Y 方向重心位置。输入从元件中心至端子中心的距离。
端子宽度 S(mm)、端子长度 S(mm)
输入 S 方向端子的宽度与长度。
“端子长 S”设置为 0，会视端子为以“端子宽度”为直径的圆形端子。
检测位置 Y、S(mm)
指定 S 方向端子的 Y 方向重心位置。输入元件中心至端子中心的距离。
3: 4 对象
适用于如下图所示矩形的 4 角都存在端子的元件。以端子的内侧边为基准进行定位。
标记型

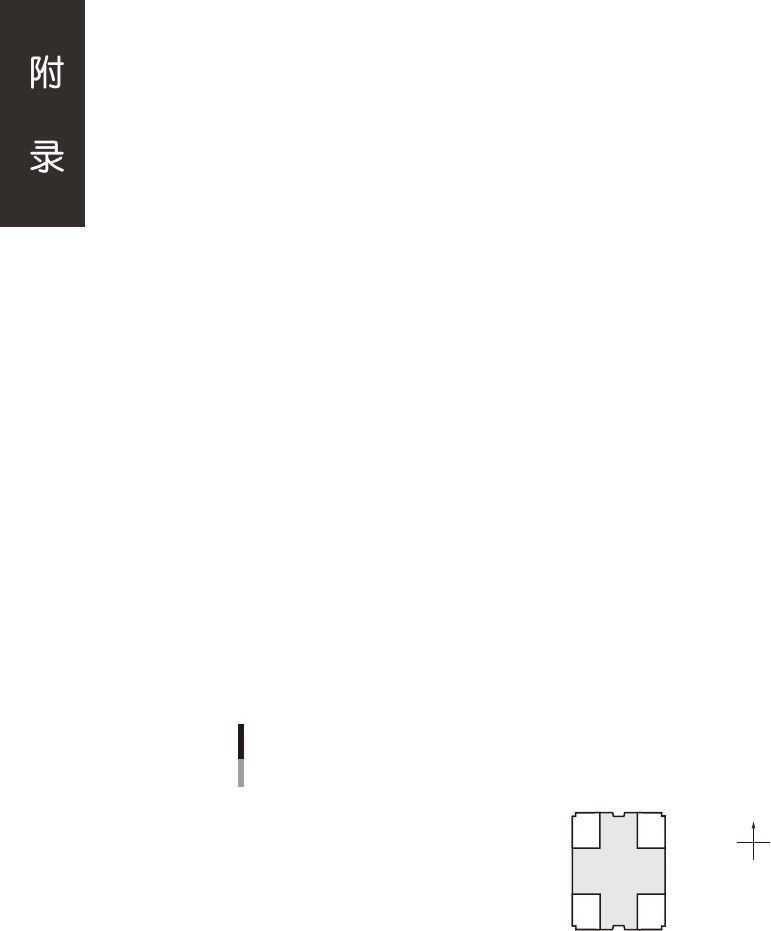

3: 4对象 元件例(仰视图)
N
S
EW
25736-P0-00
端子宽度检查方向
未使用
检测线位置 N/W
未使用
检测线位置 S/E
未使用
端子宽度 (mm)、端子长度 (mm)
输入端子的宽度与长度。
“端子长度”设置为 0，会视端子为以“端子宽度”为直径的圆形端子。
A-39
4: 通用
适用于存在 3 个以上有特征的端子的元件。因通过面积基准提取端子，所以复杂形状的端子也可以使用此识别。
标记型

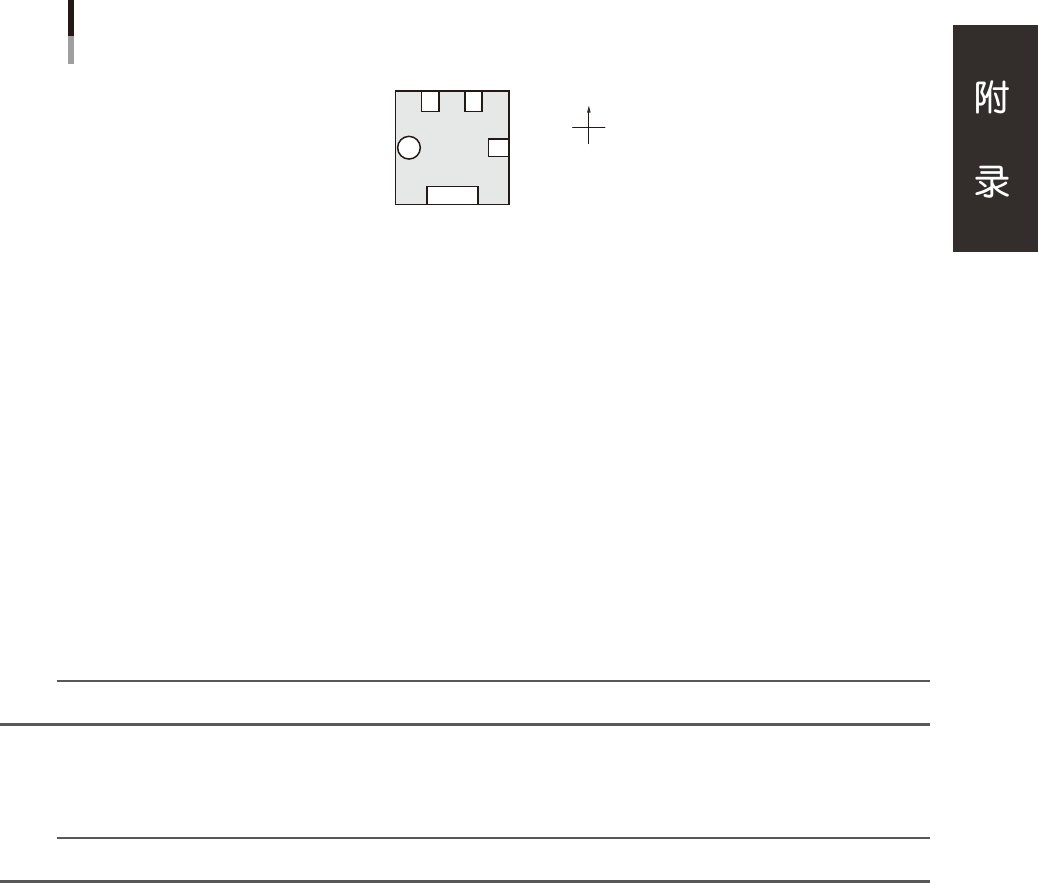

4: 通用 元件例(仰视图)
N
S
EW
25737-P0-00
P: 间距检查
指定是否进行严密的间距检查。
进行间距检查时，设置为“有”；不进行时，设置为“无”。
Q: 自动 2 值化的方法
指定“识别”参数的“J.元件界限值”设置为 0 时的 2 值化方法。
明暗辨别
自动算出使黑白最为分明的界限值。端子部和载体部的明暗差 ( 对比度 ) 明显时使用。
面积基准
决定界限值，使作为端子所设置的面积显示为白色。除端子以外没有其它反光物时，可以使用。
端子位置检查
指定是否对检测出的端子与设置的端子的位置偏移进行检查。
检查端子位置时，设置为“有”；不检查时，设置为“无”。
S: 端子提取方法
设置角部端子的提取方法。一般，设置为“严密”。
参考
角部端子无法准确提取时，如果设置为“公差联动”可以提高识别率。
T: 跟踪重试
以检查成功的端子信息为基础，指定是否重新查找未能检测出的端子。
执行时，设置为“有”；不执行时，设置为“无”。
参考
载体部与端子的明暗差 ( 对比度 ) 不明显的元件，如果使用“跟踪重试”，可以提高识别率。
U: 最佳排列角度检测
以每 90 度使设置的形状旋转 4 种角度或 2 种角度后识别，算出最接近所设置的元件的电极排列角度。
从“无”、“180 度对称”、“不旋转对称”中选择。
“180 度对称”或“不旋转对称”，适用于供给角度的偏差超过 45 度的元件。但，对 90 度旋转对称元件使用时，可能造成
以错误角度进行贴装。
V: 元件中心检测方法
指定元件中心位置的计算方法。
外接长方形中心
以检出的端子群的外接长方形的中心作为元件的中心。
各边直线矩形中心
通过各边中心 ( 该边所含端子的平均重心位置 ) 的直线所构成的长方形的中心作为元件的中心。
全部引脚中心
平均全部端子的重心位置，用设置的形状算出的偏移量校正后的值作为中心位置。
W: 预执行时的界限值
未使用
A-40
6: 方向判定
适用于判定外形由 1 个轮廓构成，主轴明确的元件的方向。以圆 ( 以下称“检测圆”) 指定测量亮度的范围，比较该圆区域
与 180 度相对方向上的圆区域 ( 旋转对称位置 ) 的平均亮度，判定方向。识别面有标示极性的标记等时可以使用。
标记型

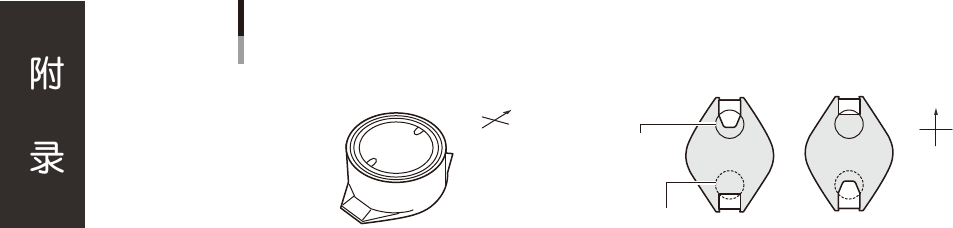

6: 方向判定 元件例
N
S
EW
+0˚ +180˚
N
S
E
W
仰视图
亮度测量范围
(检测圆)
旋转对称位置
25738-P0-00
角度对象边 (N、S、W、E)
“角度检测方法”为“直线”时，设置此参数。
选择计算元件的倾斜度时想要使用的方向。从“选择”或“不选择”中选择。
所有方向都设置为“不选择”时，则使用所有方向进行计算。
角度检测方法
指定计算元件倾斜角度的方法。
跟踪
以检出的轮廓主轴的倾斜度作为元件的倾斜度。
直线
在“角度对象边”中指定的方向划出直线，此直线倾斜度的平均值为元件的倾斜度。
检查对象
检测圆的亮度，比旋转对称位置的圆区域的亮度亮时，指定为“白”；暗时指定为“黑”。
检测角度
指定使元件旋转多少度后判定方向。
2 种角度
使元件旋转 0 度、180 度后判定时指定。
4 种角度
使元件旋转 0 度、90 度、180 度、270 度后判定时指定。
最小亮度差
检测圆区域与旋转对称位置的圆区域的最小对比度，可以在 0 〜 255 的范围内设置。一般，设置为“0”。
检测圆区域的平均亮度与旋转对称位置的圆区域的平均亮度差小于在此所设定的值时，会发生错误。
检测圆直径 (mm)
指定检测圆的直径。通过元件调整功能确认元件后输入数值。
检测圆中心位置 X、检测圆中心位置 Y
指定检测圆的中心位置。输入从元件中心到测量亮度的区域 ( 圆 ) 的中心的距离。
