3.3 拼板位移的扩展、还原
扩展各拼板的数据，将其转换为整张基板的数据，或将已扩展的数据还原为原拼板的数据。将设置了位移的拼板
数据扩展为整张基板的数据并进行最优化，可以提高生产节拍。
编辑贴装信息时，在原拼板的状态下编辑，进行优化和生产时，则使用扩展后的数据。
3.3.1 拼板位移的扩展
下面，介绍扩展位移信息的方法。
1
从“拼板位移”中选择“拼板扩展”。
从“工具 (T)”菜单的“拼板位移 (B)”中选择“拼板扩展 (D)”之后，显示“拼板扩展”画面。
2
选择拼板扩展的类型。
1. 从下拉框中选择“扩展 ( 有参考数据 )”或“扩展 ( 无参考数据 )”。
2. 从下拉框中选择“以拼板为单位”或“以行为单位”后，按 [OK] 按钮。
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P01
P01
P01
P01
P01
P02
P02
P02
P02
P02
P02
P03
P03
P03
P03
P03
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
P01
P02
P03
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
拼板扩展类型
贴装信息的整个记录按位移个数
进行重复。
扩展前
扩展前 扩展后
贴装信息的各个记录分别按位移个数
进行重复。
以拼板为单位
以行为单位
25506-P2-00
c
注意
如果不选择“扩展 ( 有参考数据 )”，扩展前的数据将不会被保留，也就无法进行后述的“拼板位移的还原”操作。
5-9
5
3

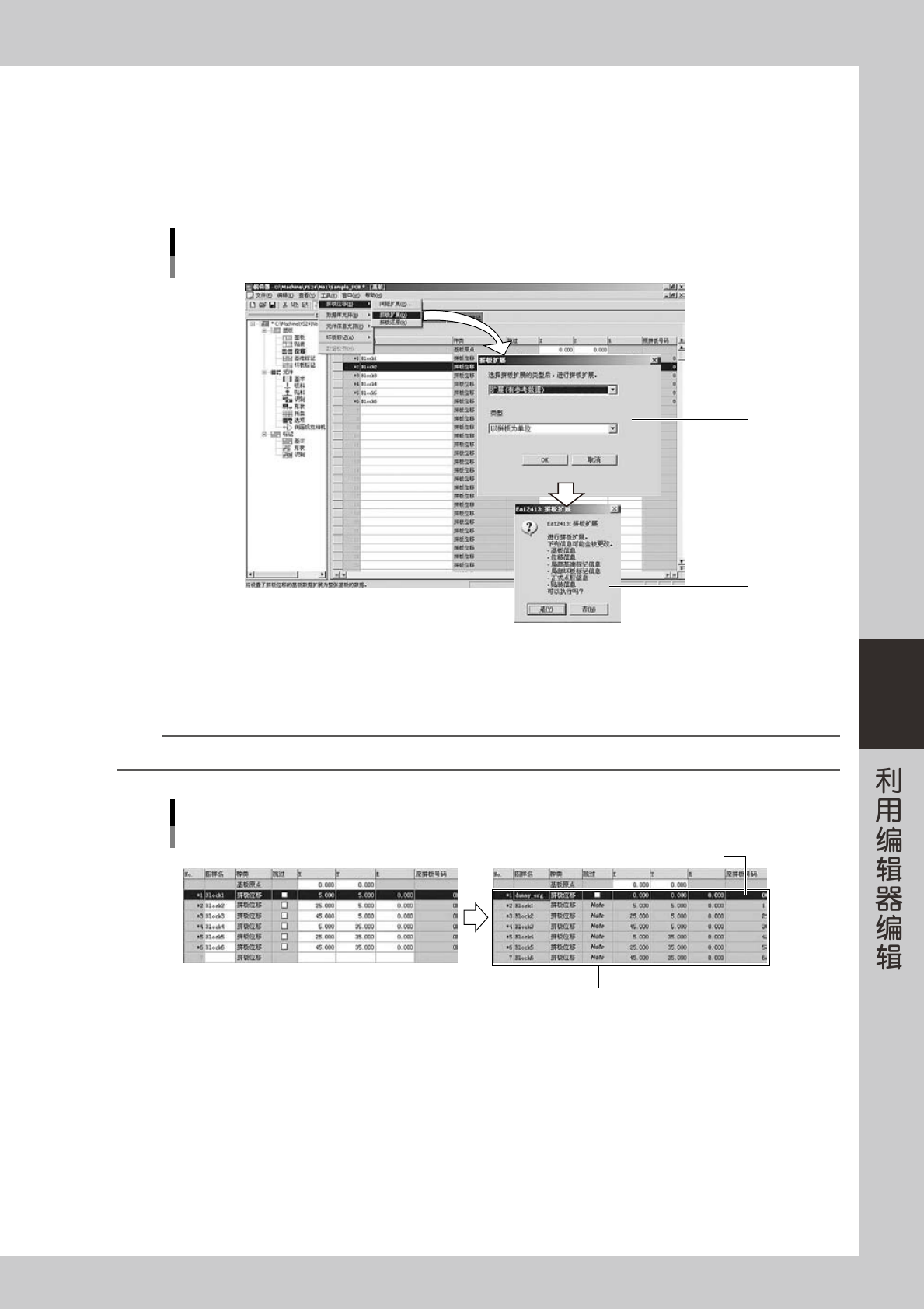

进行拼板扩展。
显示“拼板扩展”对话框，确认内容后，按 [ 是 ] 按钮。
4
确认提示内容后，按 [ 确定 ] 按钮。
拼板位移被扩展后，显示对话框，按 [ 确定 ] 按钮。
拼板位移
拼板扩展
Step2
Step3
26509-P2-10
5
确认扩展状态。
如果选择了“扩展 ( 有参考数据 )”时，确认扩展前的数据是否已作为“Note”( 参考 ) 被保留。
n
要点
进行扩展 ( 有参考数据 ) 后，被扩展的各个拼板会自动被分配拼板号码并显示在“原拼板号码”栏。
拼板位移的扩展
以有参考数据为例
已作为“Note”被保留
各个拼板自动被分配拼板号码
26510-P2-10
6
保存基板程序。
5-10
5
3.3.2 拼板位移的还原
下面，介绍将已扩展的位移信息恢复原状的方法。
c
注意
该操作只有在扩展拼板位移时，选择了“扩展 ( 有参考数据 )”后才可以进行。

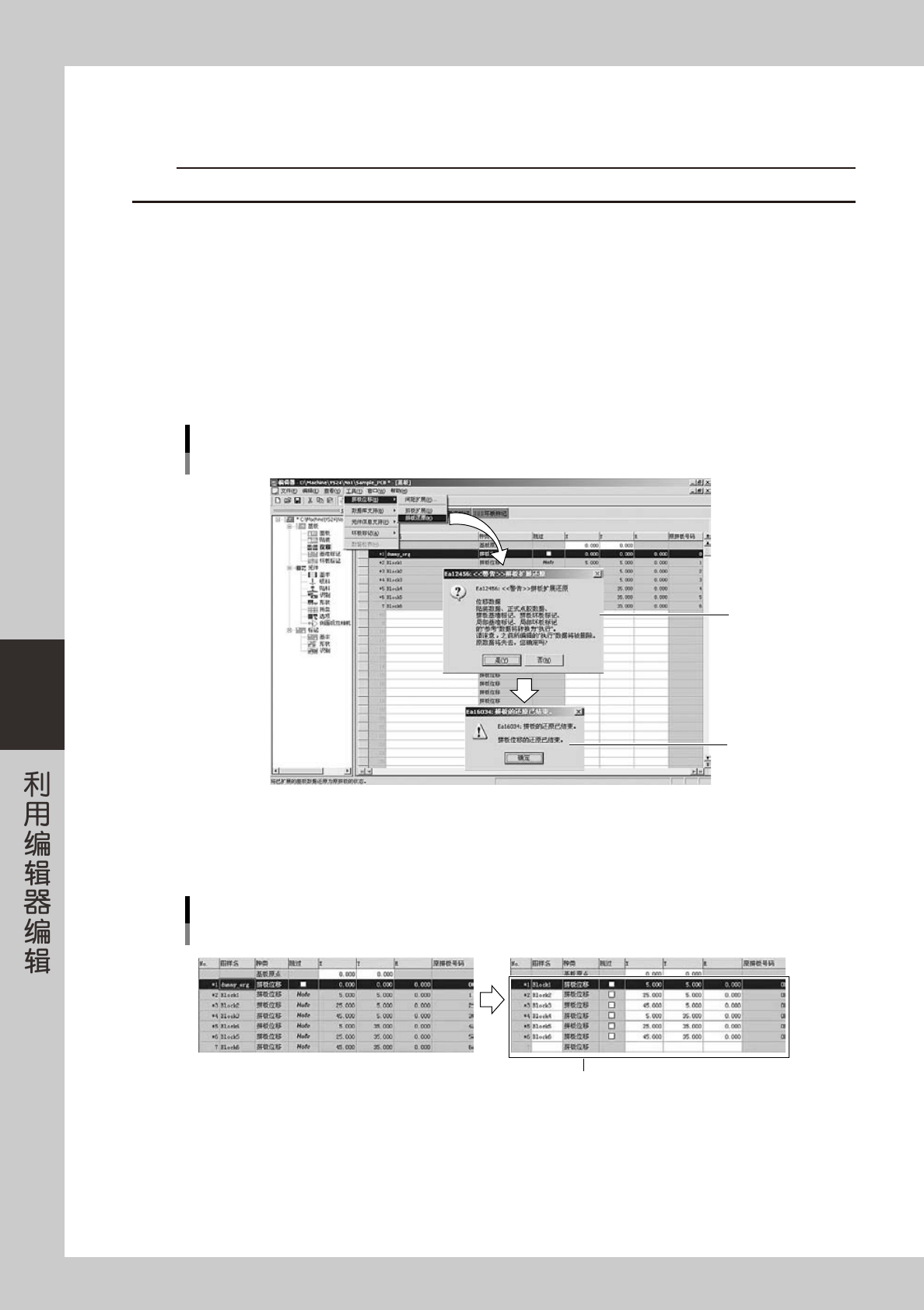

1
从“拼板位移”中选择“拼板还原”。
从“工具 (T)”菜单的“拼板位移 (B)”中选择“拼板还原 (R)”。
2
确认将被更改的内容。
显示“拼板扩展还原”对话框，确认内容后，点击 [ 是 ] 按钮。
3
按[确定]按钮。
拼板位移被还原后，显示确认对话框，按 [ 确定 ] 按钮。
拼板位移
拼板还原
Step2
Step3
26511-P2-10
4
确认还原状态。
确认数据是否已还原到被扩展之前的数据了。
拼板位移扩展
拼板还原 例
还原至扩展前的数据
26512-P2-10
5
保存基板程序。
