4-39
4
各机型贴片机的送料器架编号，如下图所示。
设置送料器架时的送料器架编号
右→左、左→右传送基板通用
送料器架1
送料器架1
送料器架2
送料器架4 送料器架3
送料器架2
前后60连固定送料器架 (YS12、Y2S4)
背面
正面
背面
正面
前后24连 (YS12、YS88、YS100、YS24、YS24X)
送料器架1 送料器架2
送料器架3 sATS
背面
正面
前后24连＋sATS (YS88、YS100)
送料器架1
送料器架2送料器架1
送料器架2送料器架1
ATS15
正面
正面
正面
背面
前侧60连固定送料器架 (YS12P)
前侧24连 (YS12F)
前侧24连＋ATS15 (YS12F)
前侧24连 / 后侧14连＋sATSII (YS24X) 前侧24连固定送料器架＋后侧60连固定送料器架
(YS24、YS24X)
送料器架1 送料器架2
送料器架1 送料器架2
送料器架3
送料器架3
sATSII
背面
正面
背面
正面
送料器架1 送料器架2
ATS15
背面
正面
前侧14连固定送料器架＋ATS15 (YC8)
正面
前侧14连固定送料器架 (YC8)
送料器架1 送料器架2
25411-P2-70
4-40
4
设置送料器架时的送料器架编号
右→左、左→右传送基板通用
送料器架1
送料器架2
背面
正面
前后46连一次性换料车 (YSM40)
送料器架1
送料器架2
背面
正面
送料器架1
送料器架1
送料器架2
送料器架2
背面
正面
背面
正面
前侧12连＋cATS、后侧46连一次性换料车 (YSM40)
前侧12连＋cATS、后侧12连＋cATS (YSM40)
cATS
cATS
前侧46连一次性换料车 、 后侧12连＋cATS (YSM40)
cATS
cATS
送料器架2
送料器架4
背面
正面
前侧32连一次性换料车＋cATS10或sATS30 、
后侧32连一次性换料车＋cATS10或sATS30 ( Z:LEX [YSM20] )
cATS10或sATS30
cATS10或sATS30
送料器架2
送料器架4 送料器架3
背面
正面
前后32连一次性换料车 ( Z:LEX [YSM20] )
送料器架1
送料器架1
送料器架2
背面
正面
前后70连固定送料器架 ( Z:LEX [YSM20] )
25414-P2-00
■ 吸嘴
设置吸嘴
26443-P2-00
由优化分别设置各贴装头、各工作台 ( 仅限有多个工作台的贴片机 ) 将要使用的吸嘴。
从下拉框中选择决定吸嘴的方法。
‧
自动决定
由优化决定各贴装头使用的吸嘴。
‧
手动编辑
选择此项目，可手动设置各贴装头使用的吸嘴。
从下拉框中选择吸嘴类型。选择“自动”时由优化决定吸嘴。
‧
按 ID 设置
在机器设置画面中设置为“手动更换吸嘴”的贴装头的吸嘴，继续使用前次优化决定的吸嘴。
4-41
4
■ 贴装 / 传送模式 ( 仅限双轨贴片机 )

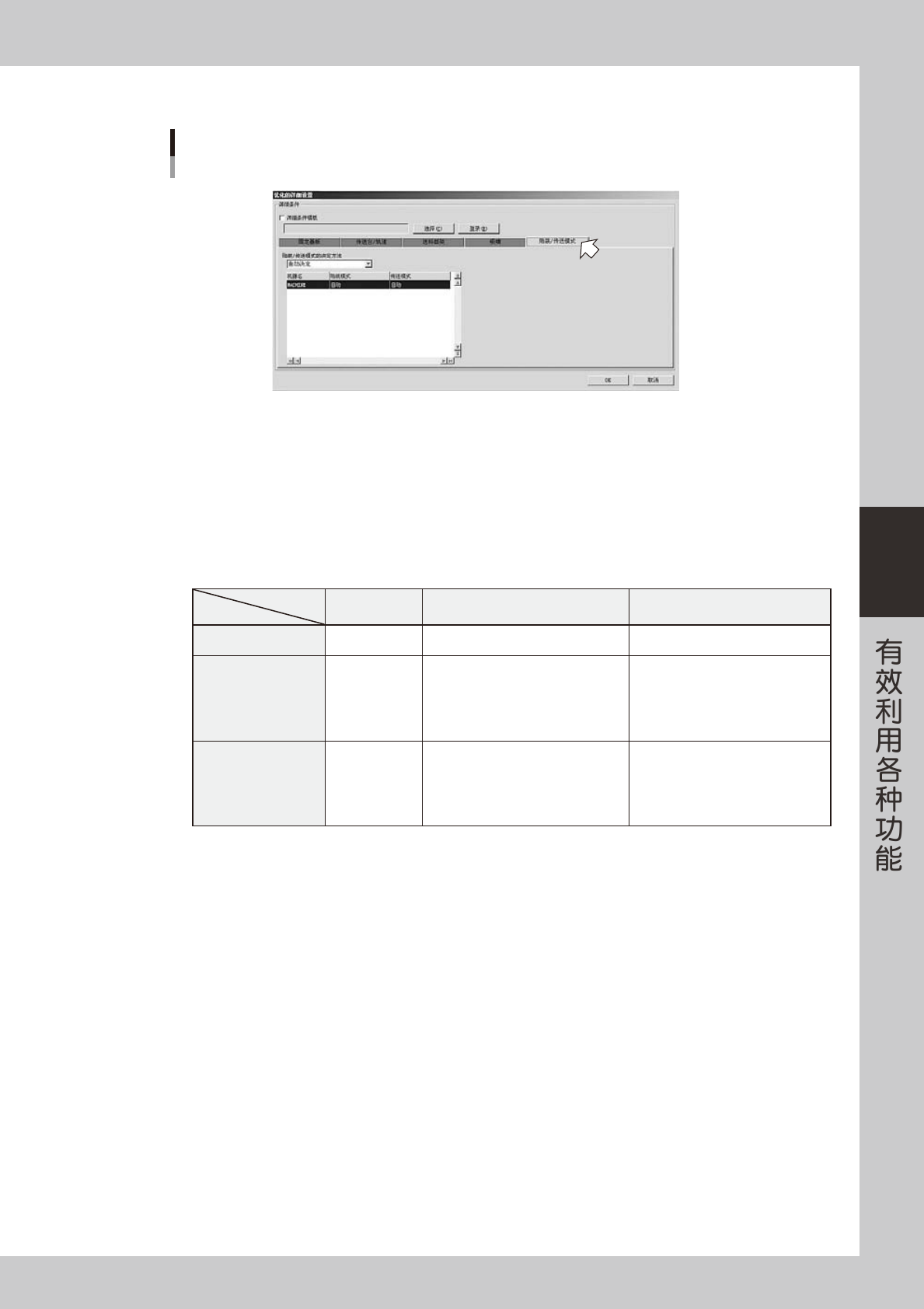

设置贴装 / 传送模式
双轨贴片机
26451-P2-10
设置双轨贴片机中使用两条轨道进行生产时的贴装 / 传送模式。
‧
自动决定
由优化决定贴装 / 传送模式
‧
手动编辑
选择此项时，下部的“贴装模式”、“传送模式”栏会被激活，可以给各台贴片机分别用手动方式设置
贴装 / 传送模式。
各项设置与贴片机的动作关系，如下表所示。
贴装模式
传送模式
自动 两轨并行贴装 两轨交替贴装
自动 由优化决定。 --- ---
异步传送 ---
前侧贴装头只贴装前侧轨道的基板，
后侧贴装头只贴装后侧轨道的基板。
依次交替贴装前侧轨道和后侧轨道的
基板。想要降低传送时间的损耗时设
置 ( 其中 1 条轨道在贴装的同时另 1
条轨道可以传入基板，所以可以降低
传送时间的损耗 )。
同步传送 ---
使两条轨道开始和结束贴装的时机同
步。如果 1 条轨道的贴装头先完成了
贴装时，会帮助另 1 条未完成贴装的
贴装头贴装，从而可以使完成生产的
时间提前。
无法使用
*1
*1
“贴装模式”为“两轨交替贴装”时，只能进行异步传送。
‧
按基板程序的设置决定
以前次优化时决定的贴装方法进行优化。
