4-22 4 3.1.2 图样匹配的使用方法 图样匹配可以象基准标记一样使用。使用时，只需在 [ 基板 ] -“基准标记”画面的“标记 1”与“标记 2”中输入 在标记画面登录图样时“No.”栏的号码 ( 下图显示的是将图样匹配作为基板基准标记使用时的示例 )。 n 要点 合并基板程序时，必须按轨道切换按钮切换到想要操作的轨道后再进行设置。 在“标记1”与“标记2”中输入作为图样进行登录时的标记号码 设置为“执行” 图样匹配的使用方法 …
4-21
4
w
进行识别测试。
按 [ 识别测试 ] 按钮，确认是否能够正确识别图样。反复进行识别测试，直至没有错误发生。

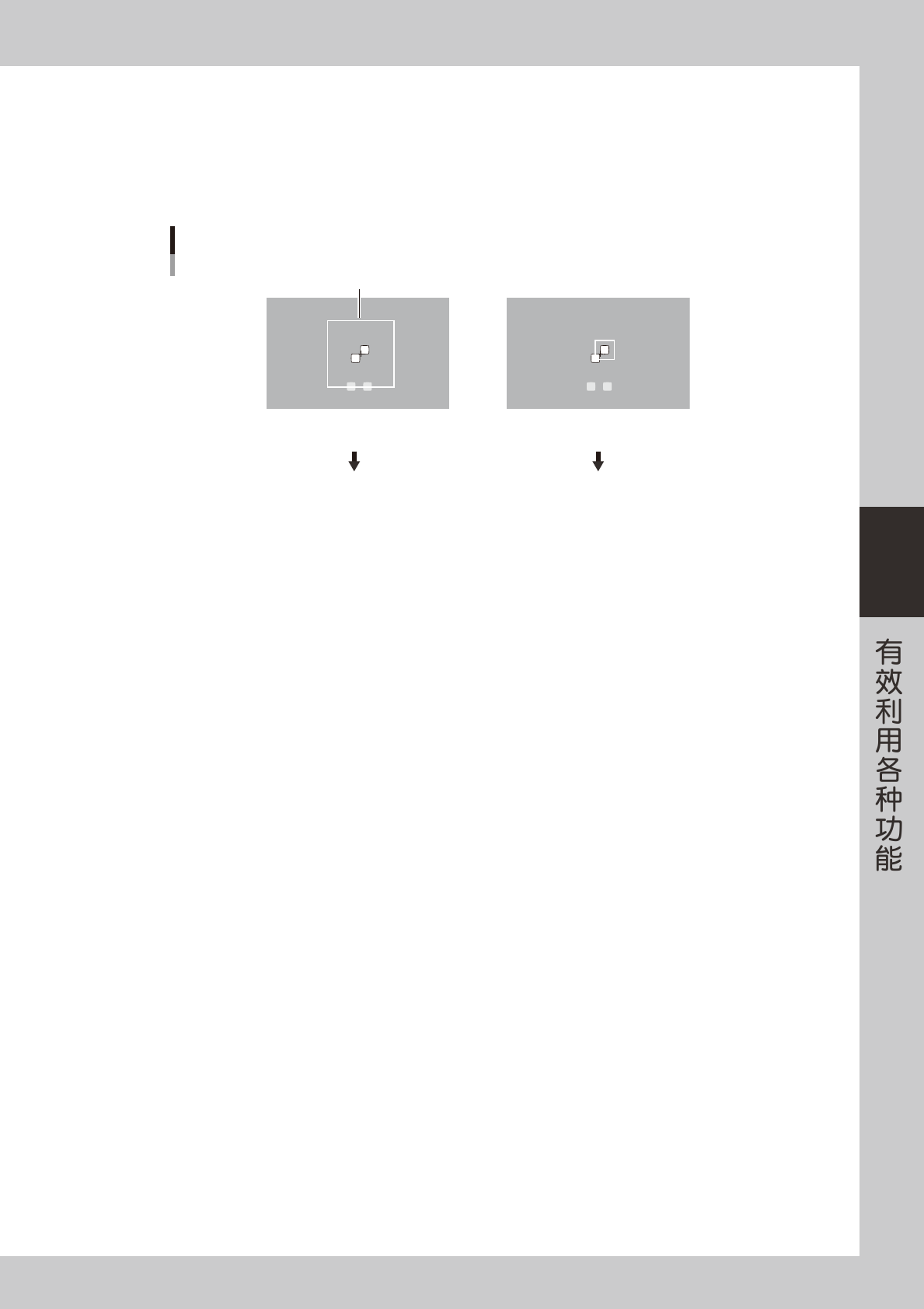

如果发生了识别错误，确认识别参数画面的“标记检测范围”的设置是否适当。如下图所示，左图因标记
的检测范围过大，其它标记也进入了识别范围，此时需缩小检测范围。相反，右图因标记的检测范围过小，
标记越出了识别范围，此时需扩大检测范围。
标记检测范围
标记检测范围的调整
标记检测范围过大，
其它标记也进入了识别范围
标记检测范围过小，
图样越出了识别范围
缩小标记检测范围 扩大标记检测范围
25409-P2-00
e
关闭标记调整画面。
按 [OK] 按钮。
r
保存数据。
按按钮区的 [ 保存基板 ] 按钮，保存数据。
4-22
4

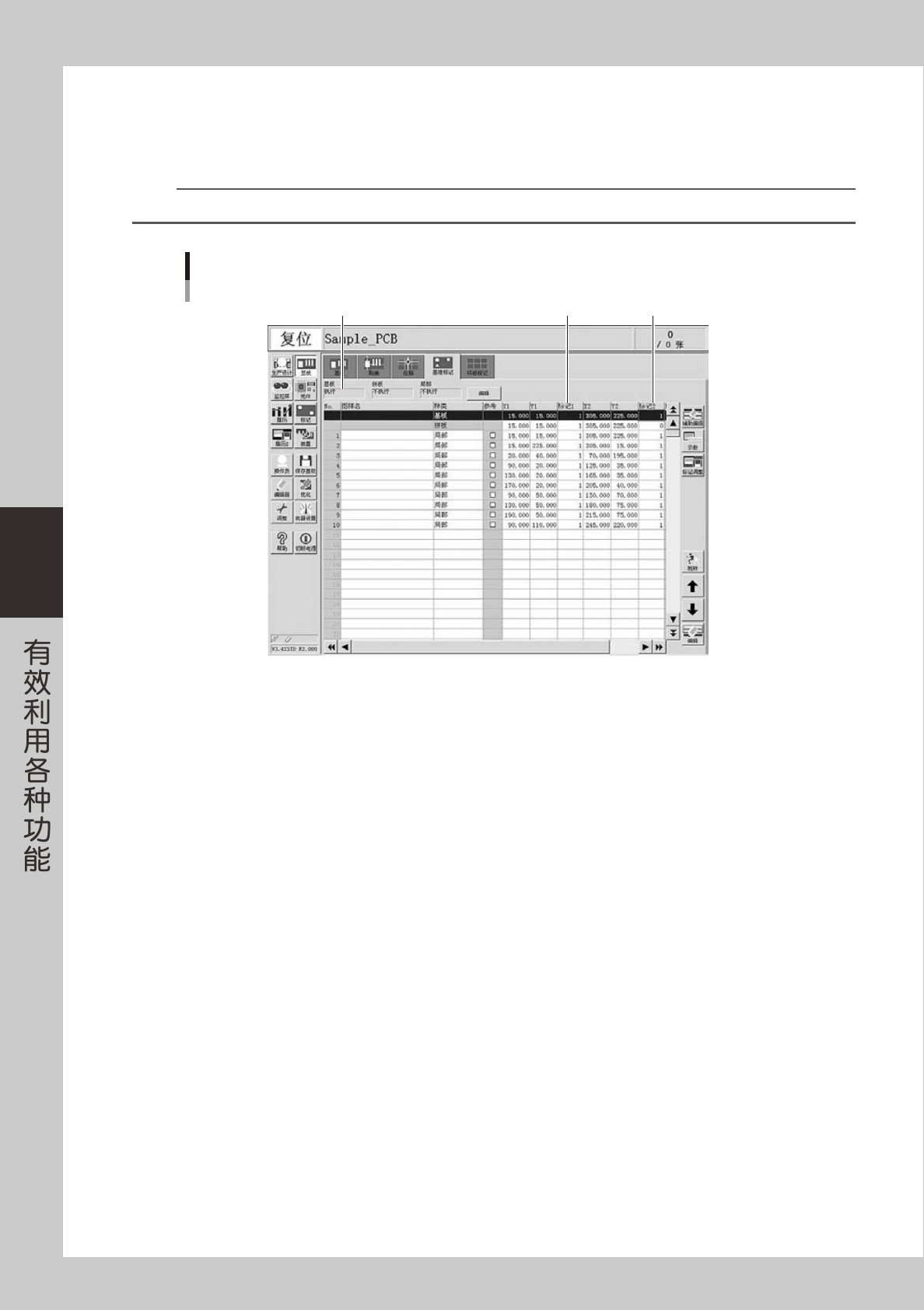

3.1.2 图样匹配的使用方法
图样匹配可以象基准标记一样使用。使用时，只需在 [ 基板 ] -“基准标记”画面的“标记 1”与“标记 2”中输入
在标记画面登录图样时“No.”栏的号码 ( 下图显示的是将图样匹配作为基板基准标记使用时的示例 )。
n
要点
合并基板程序时，必须按轨道切换按钮切换到想要操作的轨道后再进行设置。
在“标记1”与“标记2”中输入作为图样进行登录时的标记号码设置为“执行”
图样匹配的使用方法
26411-P2-00
4-23
4
4.辅助编辑功能
辅助编辑功能是对选择的范围进行行编辑、查找与替换的功能。
n
要点
合并基板程序时，如果在 [ 基板 ] 信息画面使用辅助编辑，必须按轨道切换按钮切换到想要操作的轨道后再操作。

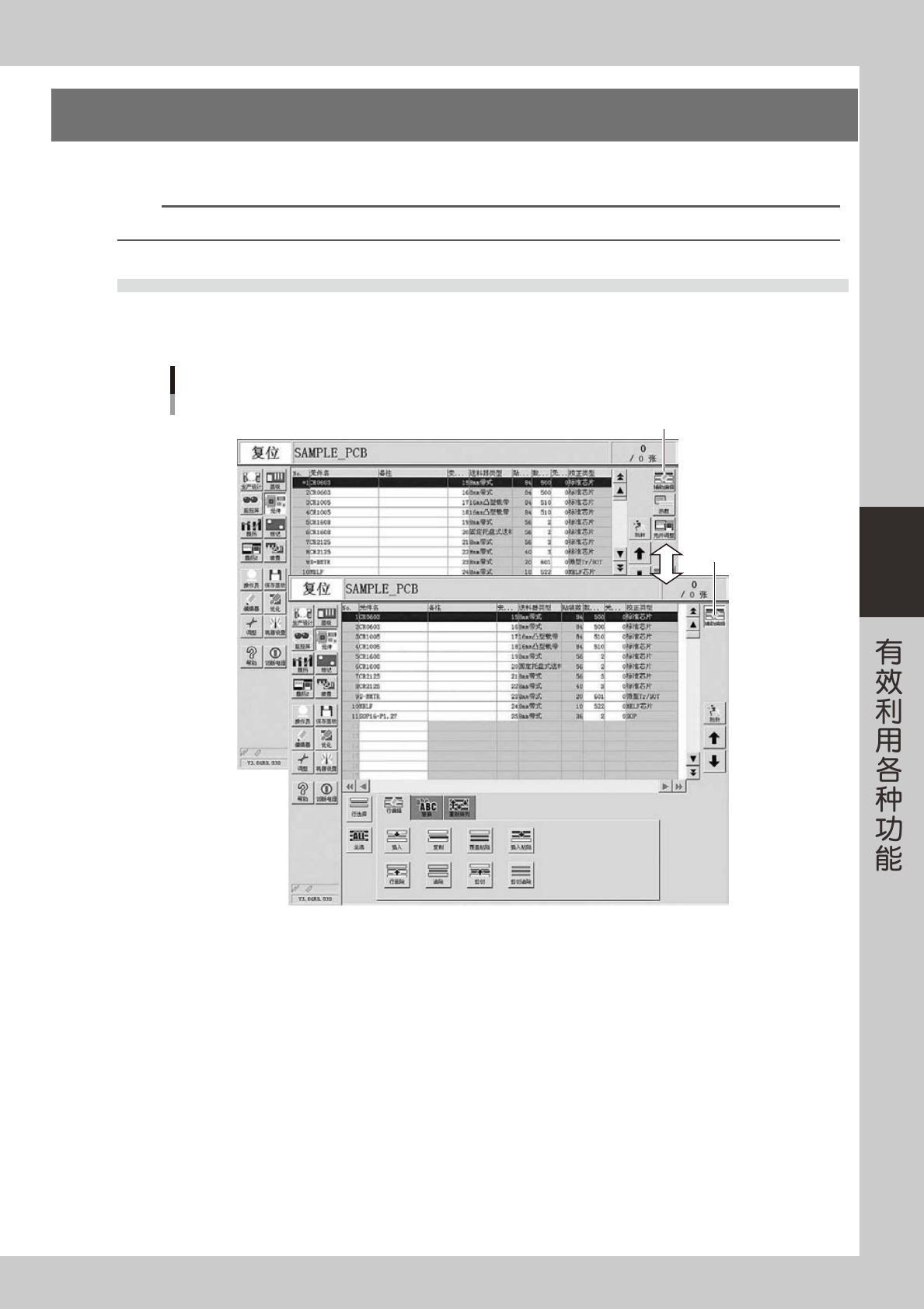

4.1 切换至辅助编辑画面
按元件画面右上方的 [ 辅助编辑 ] 按钮，将画面切换至编辑画面，显示查找、替换等选项卡。想要返回通常画面时，
只需再次按 [ 辅助编辑 ] 按钮即可。
[辅助编辑]按钮
按钮下沉
“辅助编辑”画面的切换
26412-P2-00
