2-43
2
2.8 侧面视觉相机参数
侧面视觉相机参数，只有配备了侧面视觉功能或侧面视觉相机的贴片机才会显示。

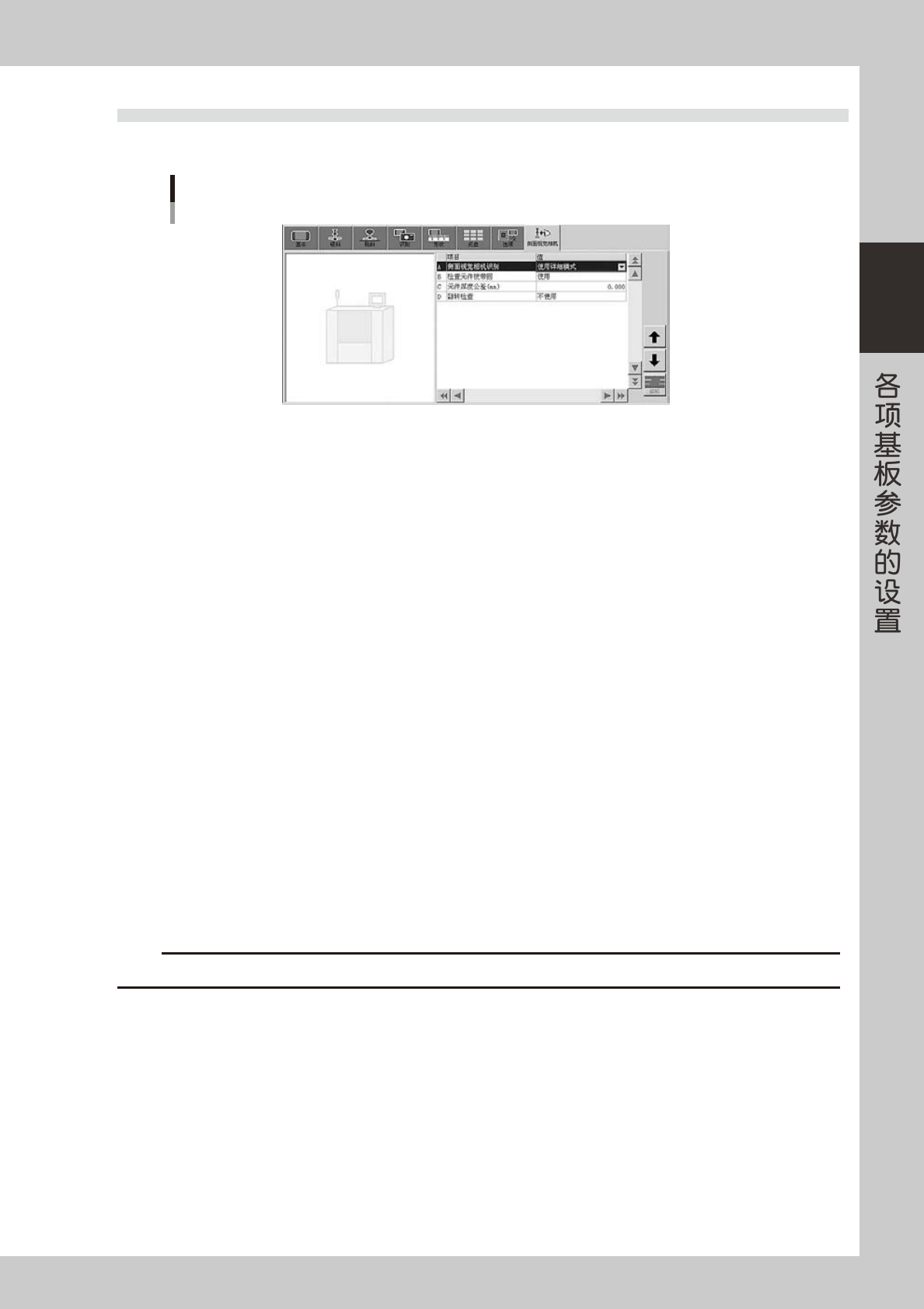

侧面视觉相机参数
26217-P2-10
A: 侧面视觉相机识别
设置侧面视觉功能或侧面视觉相机的识别方法。从下拉框中选择。
“不使用”
不使用侧面视觉功能或侧面视觉相机功能。
“使用简易模式”
使用简易模式执行侧面视觉功能或侧面视觉相机的识别。
将“形状”选项卡画面的“C. 外形尺寸元件厚度 (mm)”设置的数值为基准值，以 ±50% 以内的元件厚度误差为“识别公差”，
对元件进行识别。
“使用详细模式”
使用详细模式执行侧面视觉功能或侧面视觉相机的识别。
在“C: 元件厚度公差 (mm)”中设定任意值。以“形状”选项卡画面的“C: 外形尺寸元件厚度 (mm)”中的设定值为基准，
“C: 元件厚度公差 (mm)”中设定的值为“识别公差”识别元件。
B: 检查元件被带回
设置是否检查元件被带回。从下拉框中选择。
“不使用”
不使用侧面视觉功能或侧面视觉相机检查元件是否被带回。
“使用”
贴装或丢弃元件后，由侧面视觉功能或侧面视觉相机检查元件是否被带回。
C: 元件厚度公差 (mm)
只有将“A: 侧面视觉相机识别”设置为“使用详细模式”时才可以设置。
在 0.000mm 〜 99.999mm 范围内设置元件厚度公差。此公差是以“形状”选项卡画面的“C: 外形尺寸元件厚度 (mm)”中设置
的数值为基准，进行侧面视觉功能或侧面视觉相机识别时的元件厚度的允许误差范围。数值越大，公差越大。
c
注意
如果公差过小或者过大，都会造成错误或使贴装发生错误。
D: 翻转检查
只有将“A: 侧面视觉相机识别”设置为“使用简易模式”、“使用详细模式”时才可以设置。
设置是否使用侧面视觉功能或侧面视觉相机来判断吸附元件的正反面，从下拉框中选择“使用”或“不使用”。
“使用”
用侧面视觉功能或侧面视觉相机识别吸附元件时，确认所吸附的元件其正反面是否翻转，以及对此时所吸附的元件检查其尺
寸是否为可以全部显示在侧面视觉相机的视野识别范围内的元件。
“不使用”
不使用侧面视觉功能或侧面视觉相机进行翻转检查。
2-44
2
3.元件识别测试
元件识别测试，是确认设置的参数是否适当的作业。对没有设置的参数，可以通过元件调整进行识别测试，求取
适当值。
OK
NG
将光标移至想要进行元件调整的数据行
打开元件调整画面
输入送料器安装号码
吸附元件
对元件进行示教
对元件进行识别测试
确认贴装头号码
和吸嘴类型
确认吸附/贴装
真空压的设定值
显示定义形状
查找适当值
再次对元件进行识别测试
识别OK
丢弃元件
退出元件调整画面
出错

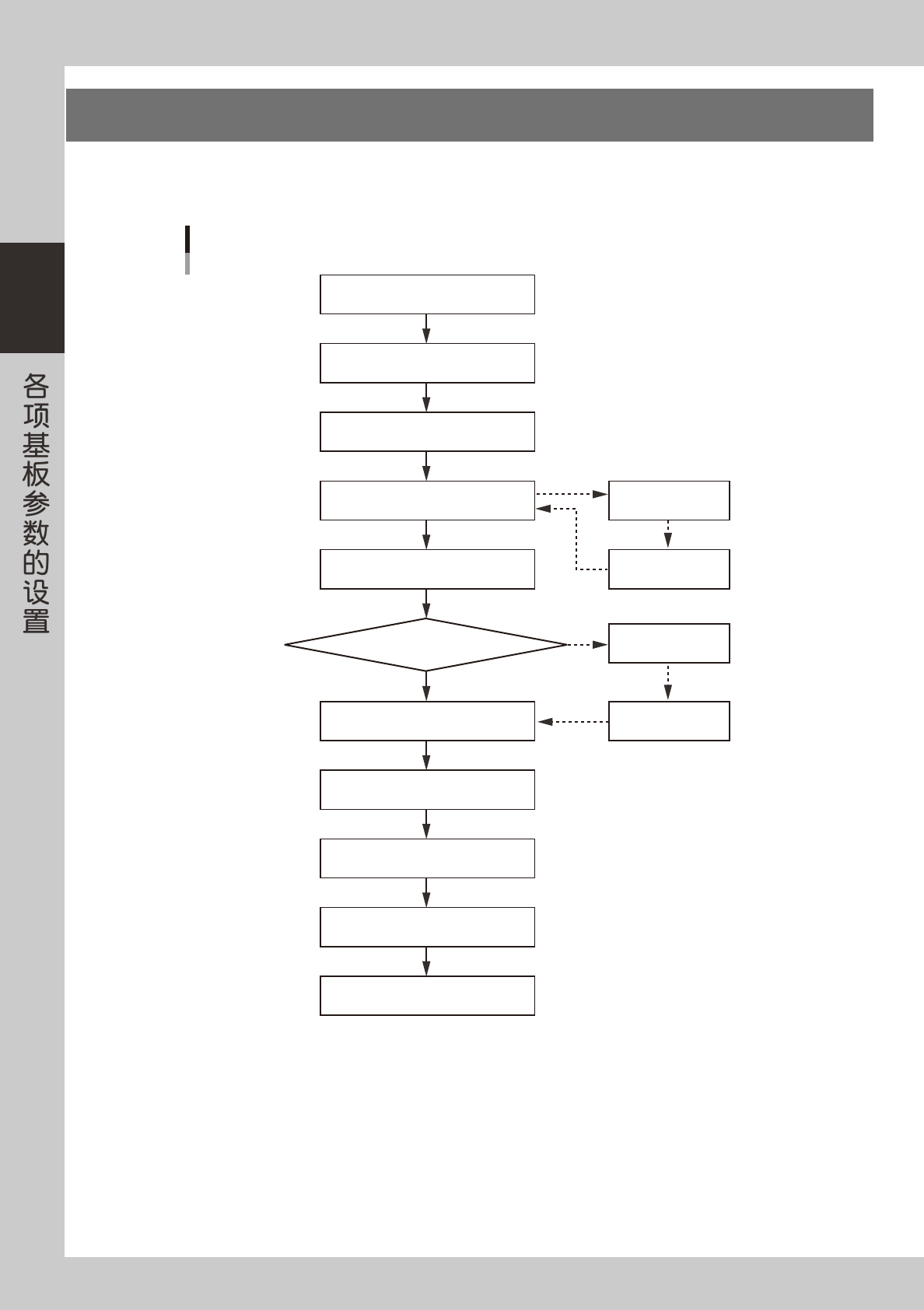

元件调整的作业流程图
25227-P2-00
2-45
2
3.1 进行元件调整
1
安装元件。
除使用托盘供料装置的元件外，将装有元件的送料器安装在送料器架上。在吸料参数画面的“送料器安装
位置”指定了送料器架 No. 时，在送料器架上指定 No. 的位置安装送料器。如果没有指定，可在元件调整
画面设置送料器的安装位置，此时可以暂时选择便于安装的位置安装。
2
选择元件数据。
在元件信息画面，将光标移至想要确认的数据行。
3
打开元件调整画面。
按 [ 元件调整 ] 按钮，打开“元件调整”画面。
按[元件调整]按钮，打开“元件调整”画面

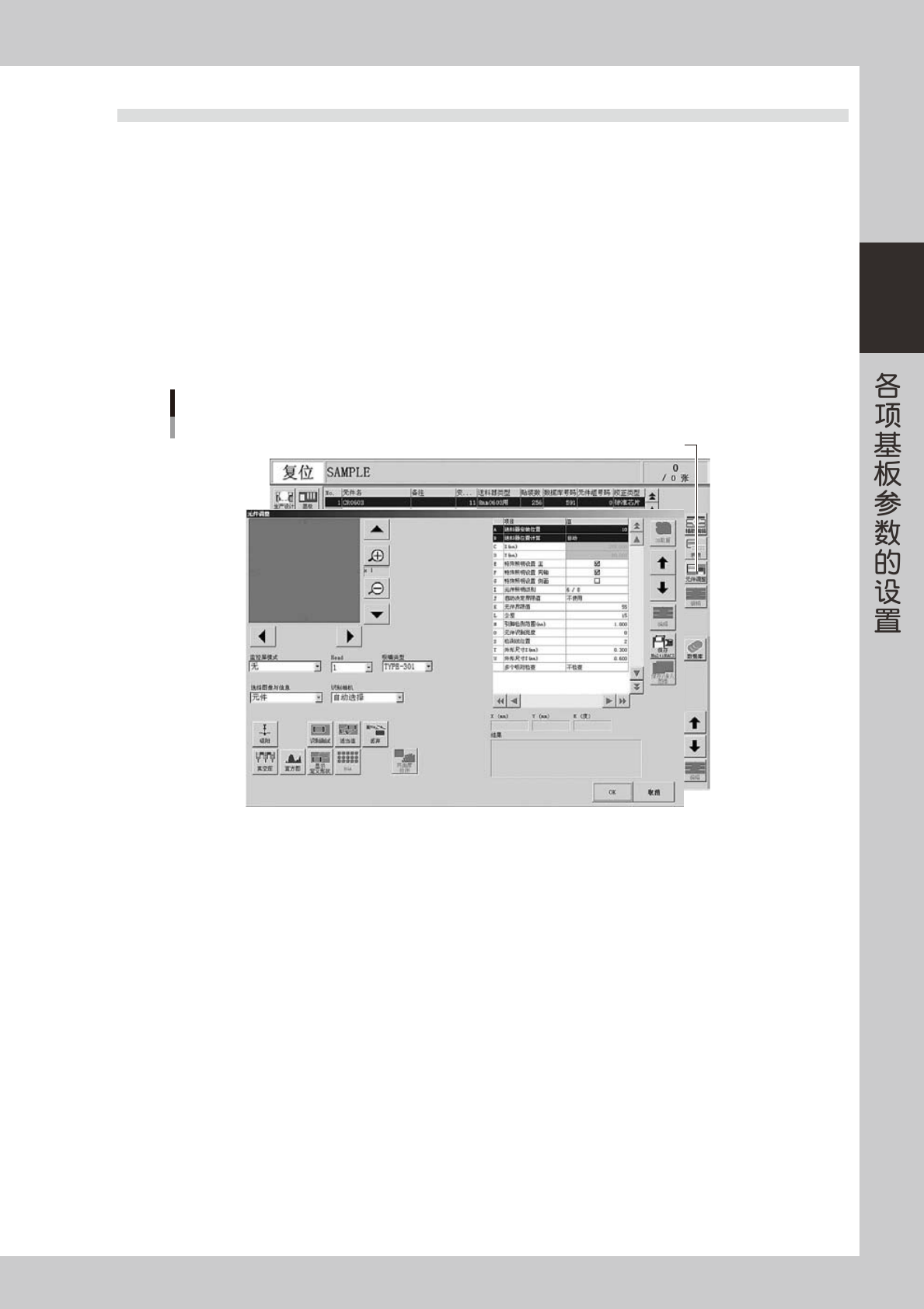

元件调整画面
26218-P2-10
