5-1
5
1.分割元件
可以将 1 个元件分割在多个位置登录。“将元件登录在多个位置”是指同样的元件可以由多个送料器供给。当大量
使用相同元件时，可以缩短平均贴装 1 张基板所需要的时间。
1
操作树形视图，使元件信息显示在主视图中。
2
选择想要分割的元件所在的行。
3
分割元件。
1. 从“工具 (T)”菜单的“元件信息支持 (P)”中选择“分割元件 (T)”。显示“分割元件”的设置对话框。
选择想要分割的元件
26500-P2-00
2. 输入分割数。
输入分割数
分割数的输入
26501-P2-00
3. 将分割的元件作为替代元件使用时，勾选“指定为替代元件”的选择框。
4. 按 [ 分割 ] 按钮，分割元件。
5. 分割完成的画面显示后，点击 [ 确定 ] 按钮关闭画面。
5-2
5
2.用元件号码整理
通过整理元件号码，可以删除贴装信息中未使用的元件数据，整理使用的元件数据。
1
操作树形视图，使元件信息显示在主视图中。
2
选择任意的元件行。
3
进行元件数据的整理。
1. 从菜单的“工具栏 (T)”的“元件信息支持 (P)”中选择“用元件号码整理 (R)”按钮，显示“重新排列”
的设置画面。
用元件号码整理
26502-P2-00
2. 从“用元件号码进行消除空位整理”或“用送料器安装号码整理”中选择 1 项整理方法，点击单选按钮。
3. 勾选“执行整理”选择框。如果想要同时删除未使用的元件时，勾选“执行删除”选择框。
参考
只想删除时，则只勾选“执行删除”选择框。
4. 确认内容后，按 [ 执行 ] 按钮。
5. 显示已完成整理的对话框后，点击 [ 确定 ] 按钮，返回元件信息画面。
5-3
5

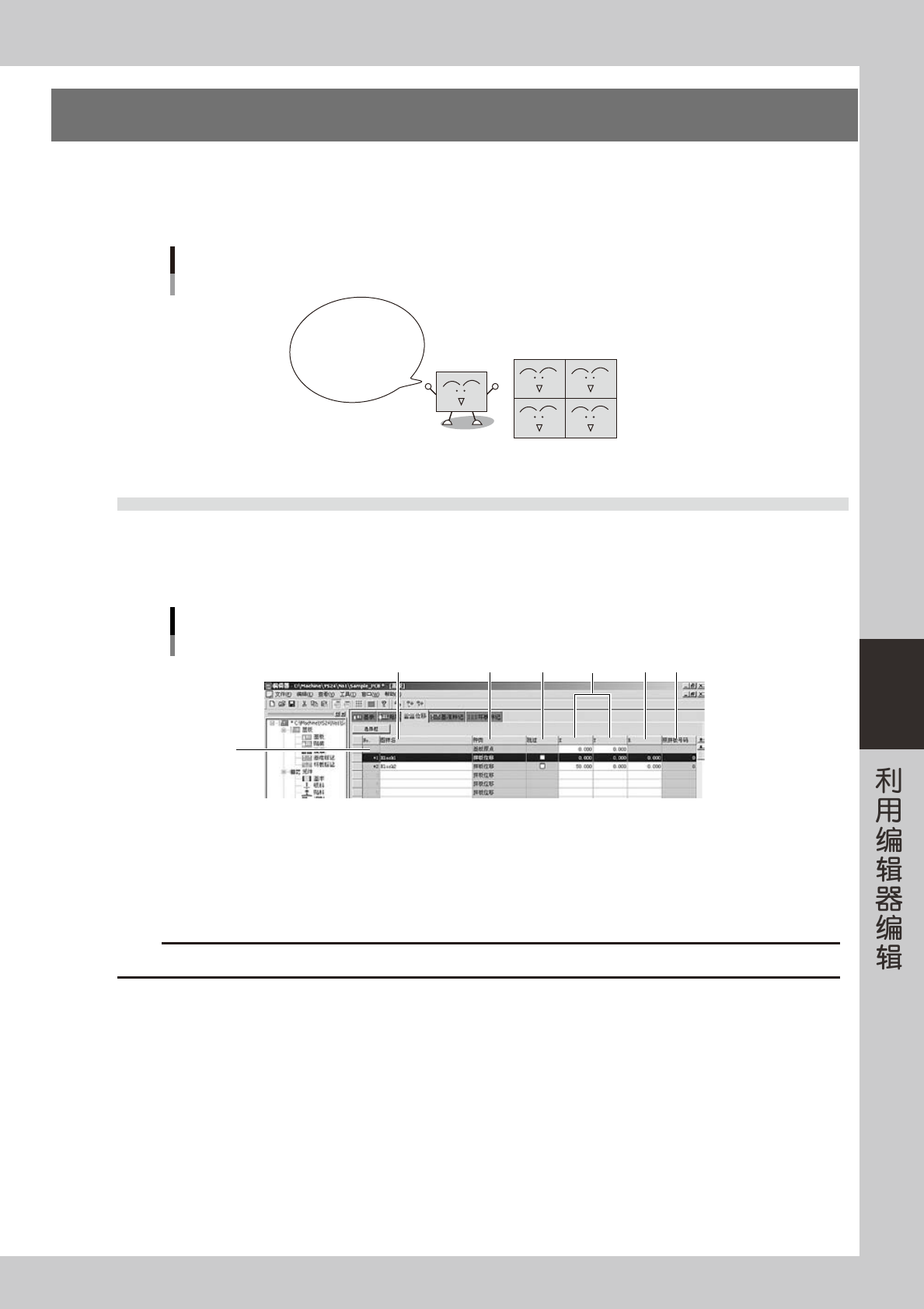

3.拼板位移
由多张相同基板拼合而成的基板称为拼板基板，形成拼板基板的每 1 个小板称为拼板。拼板位移，是对作为基准
的拼板反复进行位移，从而完成整张拼板基板的编辑。创建拼板基板程序时，如果使用位移功能，能有效地缩短
基板程序的创建时间。
拼板 拼板基板
如果使用位移功能，
只要编辑基准拼板的数据，
就能完成整张基板的程序
编辑。
位移概念
25500-P2-00
3.1 创建拼板位移数据
1
打开位移画面。
点击树形菜单的“位移”图标或主视图中的“位移”选项卡，打开拼板位移信息。
拼板位移
2
1
3 4 5 6 7
26503-P2-00
1. 基板原点
输入基板原点的 XY 坐标。
2. 图样名
输入拼板名。
c
注意
输入名称时不能使用空格键，可以用下划线 ([_]) 代替。
3. 种类
第 1 行为“基板原点”、第 2 行以后为拼板位移 ( 无法更改 )。
