1-10 1 3. 基板程序的创建流程 新建基板程序的基本步骤，如下图所示。 基板程序的创建流程 创建元件信息 创建基板信息 创建贴装信息 登录或选择基板名 创建数据库 登录至数据库 登录至数据库 创建标记信息 创建拼板位移信息 固定基板 创建基准标记信息 创建局部坏板信息 确认和修正贴装位置 生产基板 进行试贴装和修正数据 备份基板程序 项目视情况进行。 基准标记用 坏板标记用 25101-P2-00
1-9
1

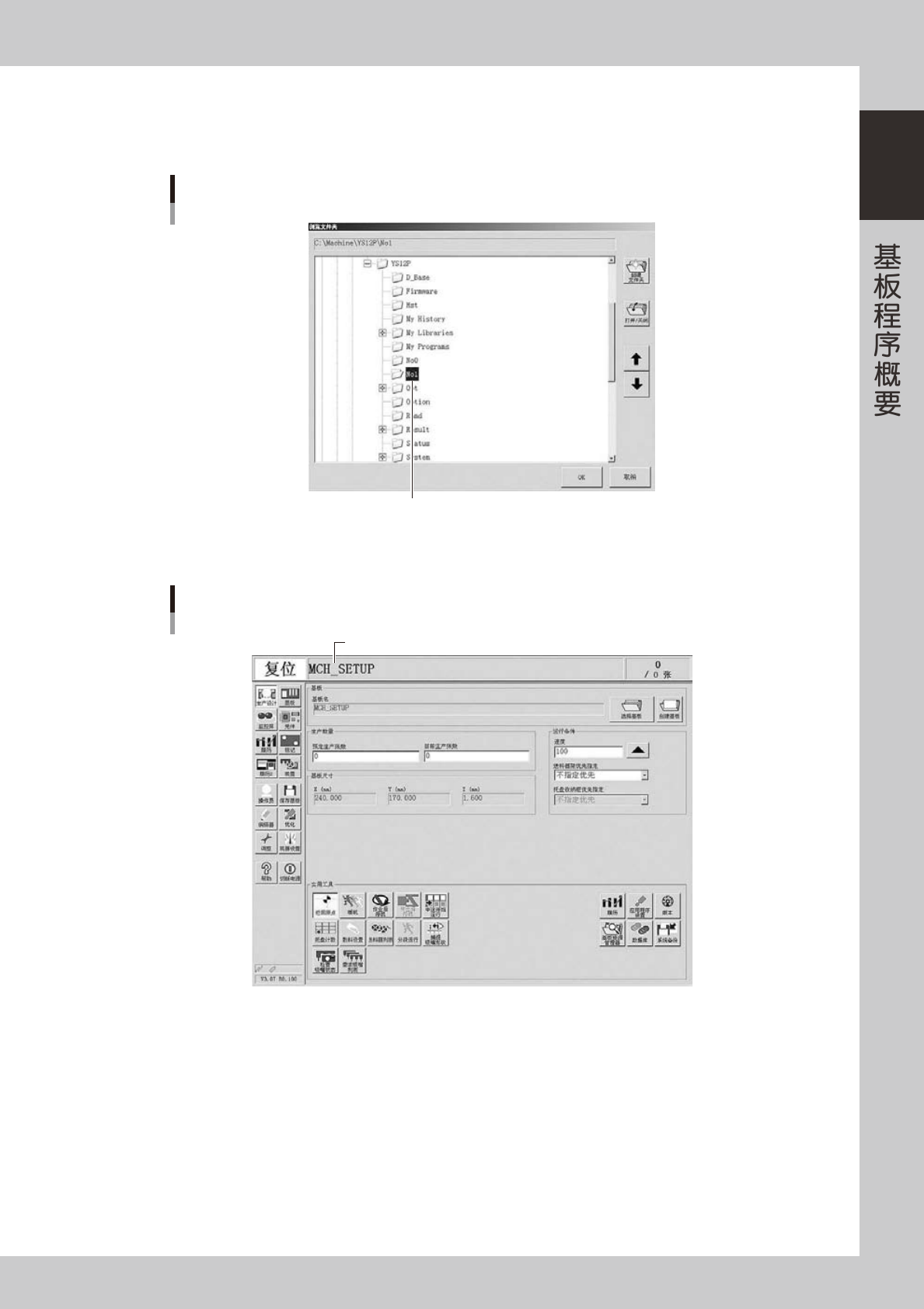

2. 确认“路径”显示框中显示的是否是登录基板程序的文件夹。
如果不是，需重新进行选择。
按 [ 文件夹 ] 按钮。打开“浏览文件夹”对话框，选择登录基板程序的文件夹后，按 [OK] 按钮。
浏览文件夹
选择基板程序所登录的文件夹后，按[OK]按钮
26107-P2-10
3. 将光标移至想要生产的基板名行，按 [ 选择 ] 按钮，读入所选择的基板程序。
所选择的基板名
显示所选择的基板名
26108-P2-10
1-10
1
3.基板程序的创建流程

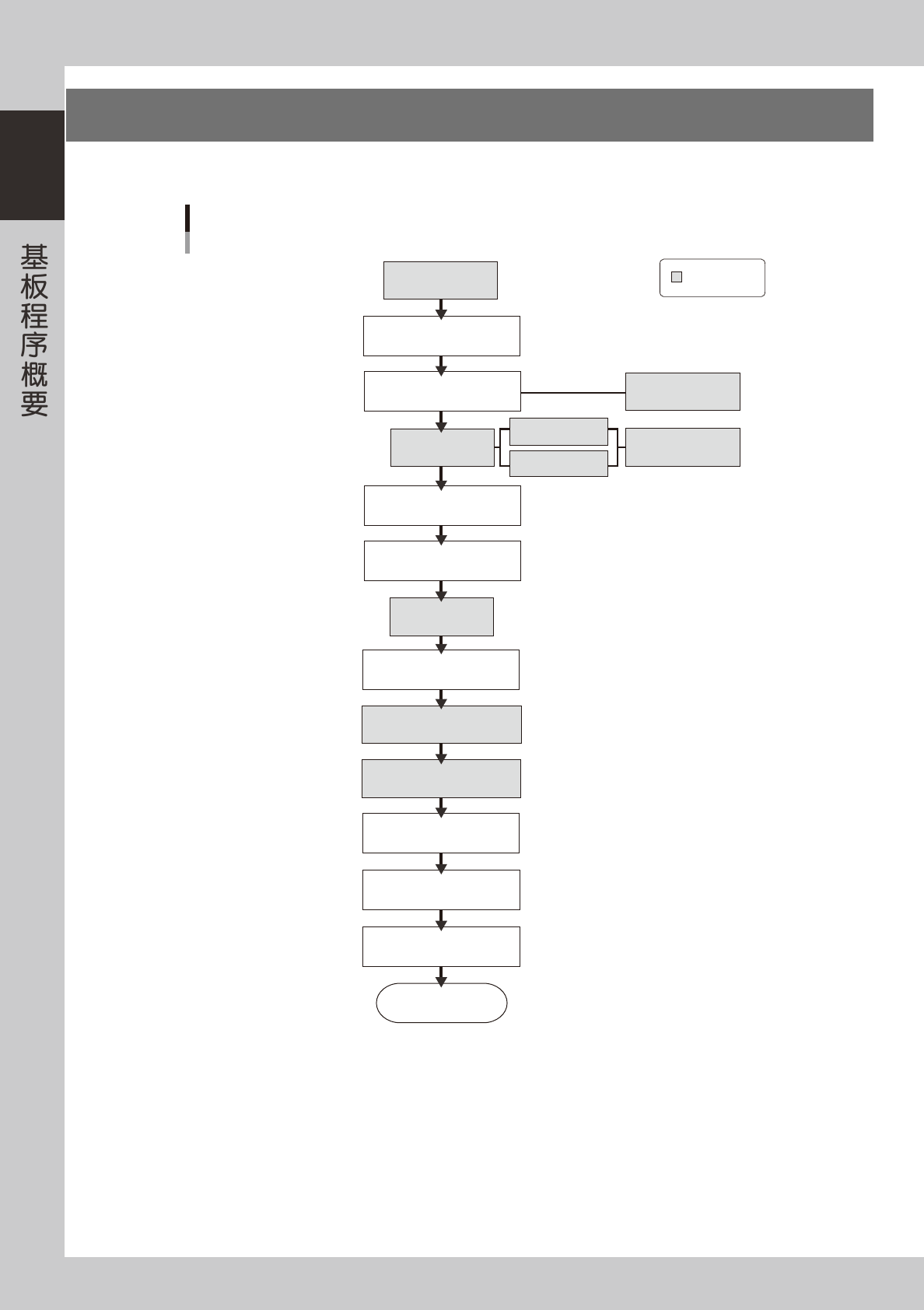

新建基板程序的基本步骤，如下图所示。
基板程序的创建流程
创建元件信息
创建基板信息
创建贴装信息
登录或选择基板名
创建数据库
登录至数据库
登录至数据库
创建标记信息
创建拼板位移信息
固定基板
创建基准标记信息
创建局部坏板信息
确认和修正贴装位置
生产基板
进行试贴装和修正数据
备份基板程序
项目视情况进行。
基准标记用
坏板标记用
25101-P2-00
第 2 章 各项基板参数的设置
目录
1. 创建基板信息 2-1
1.1 基板参数 2-2
1.2 贴装参数 2-7
1.3 位移参数 2-9
1.4 基准标记参数 2-11
1.4.1 基板基准标记功能 2-12
1.4.2 拼板基准标记功能 2-12
1.4.3 局部基准标记功能 2-13
2. 创建元件信息 2-15
2.1 创建步骤 2-16
2.2 基本参数 2-17
2.3 吸料参数 2-30
2.4 贴料参数 2-33
2.5 识别参数 2-34
2.6 形状参数 2-36
2.7 选项参数 2-42
2.8 侧面视觉相机参数 2-43
3. 元件识别测试 2-44
3.1 进行元件调整 2-45
4. 创建标记信息 2-52
4.1 创建步骤 2-53
4.2 基本参数 2-54
4.3 形状参数 2-55
4.4 识别参数 2-56
5. 标记识别测试 2-58
5.1 进行标记调整 2-58
