3-25
3
4.3 其它设置
■ 使用切带机的设置
想要使用料带切断功能，设置为“有”。如果设置为“无”时，切带机的所有功能都会无效。
使用切带机的设置
26331-P2-00
■ 料带切刀的共享设置
1. 贴装中切带
设置为“有效”时，在贴装过程中进行切带。
2. 传送中切带
设置为“有效”时，在传送过程中进行切带。
3. 切带重试次数
机器设置画面的“切带重试次数”栏指定为“1”以上的数值时，如果切带出错会连续重试切带直至达到指定的次数。
( 可以在 0 〜 255 的范围内设置 )
继续自动运行，直至切带失败次数超过设定的次数。此时，在进行下 1 次切带时重试切带。
如果不想重试切带时，设置为 0。
〈重试切带时的其它动作〉
‧
切带连续失败次数按各料带切刀分别计数，完成切带后自动复零。
‧
如果在达到“最长切断长度”的状态下切带失败，则无条件报错停机。
料带切刀的共享设置
1 2 3
26332-P2-00
3-26
3
■ 分别设置各料带切刀
安装在前后侧的料带切刀可以分别设置下列项目。一般，前侧为“切刀 1”，后侧为“切刀 2”。
1. 切刀驱动
如果设置为“使用”，则料带切刀为驱动的对象。
如果设置为“不使用”，除了按“装置”画面的 [ 切刀 1] 和 [ 切刀 2] 按钮以外，料带切刀不会作动。
2. 标准切断长度 (mm)
只有将“贴装中切带”设置为“有效”时，此参数才有效。
原则上，走带长度超过此长度时，进行切带。但，根据条件不同，也有暂不切带的情况。
3. 最长切断长度 (mm)
只有将“贴装中切带”设置为“有效”时，此参数才有效。
走带长度超过此长度时，必定切带。
n
要点
“标准切断长度 (mm)”的输入值必须小于“最长切断长度 (mm)”的输入值。
分别设置各料带切刀
1 2 3
26333-P2-00
n
要点
使用切刀 3 和切刀 4 的 4 切刀规格为特别定制。
3-27
3

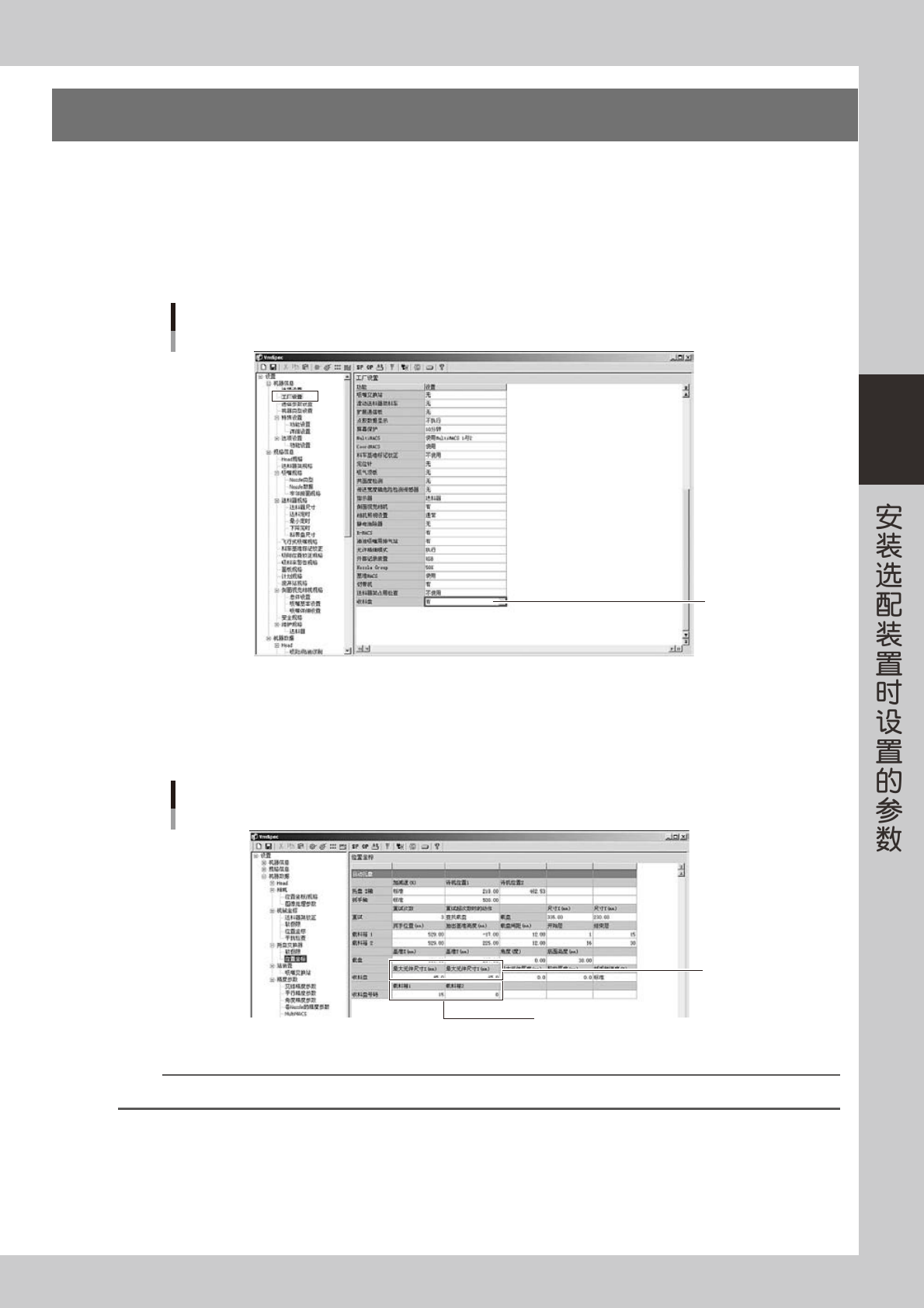

5.收料盘
YS 系列托盘交换器，通过选配收料盘可以不必损伤元件回收识别相机检出的不良元件。
本章节，介绍使用收料盘时的设置方法。
■ 将收料盘设置为有效
想要使用收料盘时，必须按 [ 机器设置 ] 按钮，打开“设置”→“机器信息”→“工厂设置”画面，将“选项”内的
“收料盘”参数设置为“有”。
设置此处
机器设置
26334-P2-00
■ 最大元件尺寸的设置 (Xmm，Ymm)
想要更改最大元件尺寸时，按 [ 机器设置 ] 按钮，打开“设置”→“机器数据”→“托盘交换器”→“位置坐标”画面。
根据需要，更改收料盘的“最大元件尺寸 X”、“最大元件尺寸 Y”参数。出厂时的默认值为贴片机可以使用的最大元件尺寸。
设置此处
最大元件尺寸
输入载盘号码
26335-P2-00
n
要点
最大元件尺寸 X 相当于元件信息中的外形尺寸 Y，最大元件尺寸 Y 相当于元件信息中的外形尺寸 X。
