4-36
4
8
根据需要创建基本条件模板。
在 Step3 〜 7 中设置的基本条件，可作为可以共享的基本条件登录为模板。

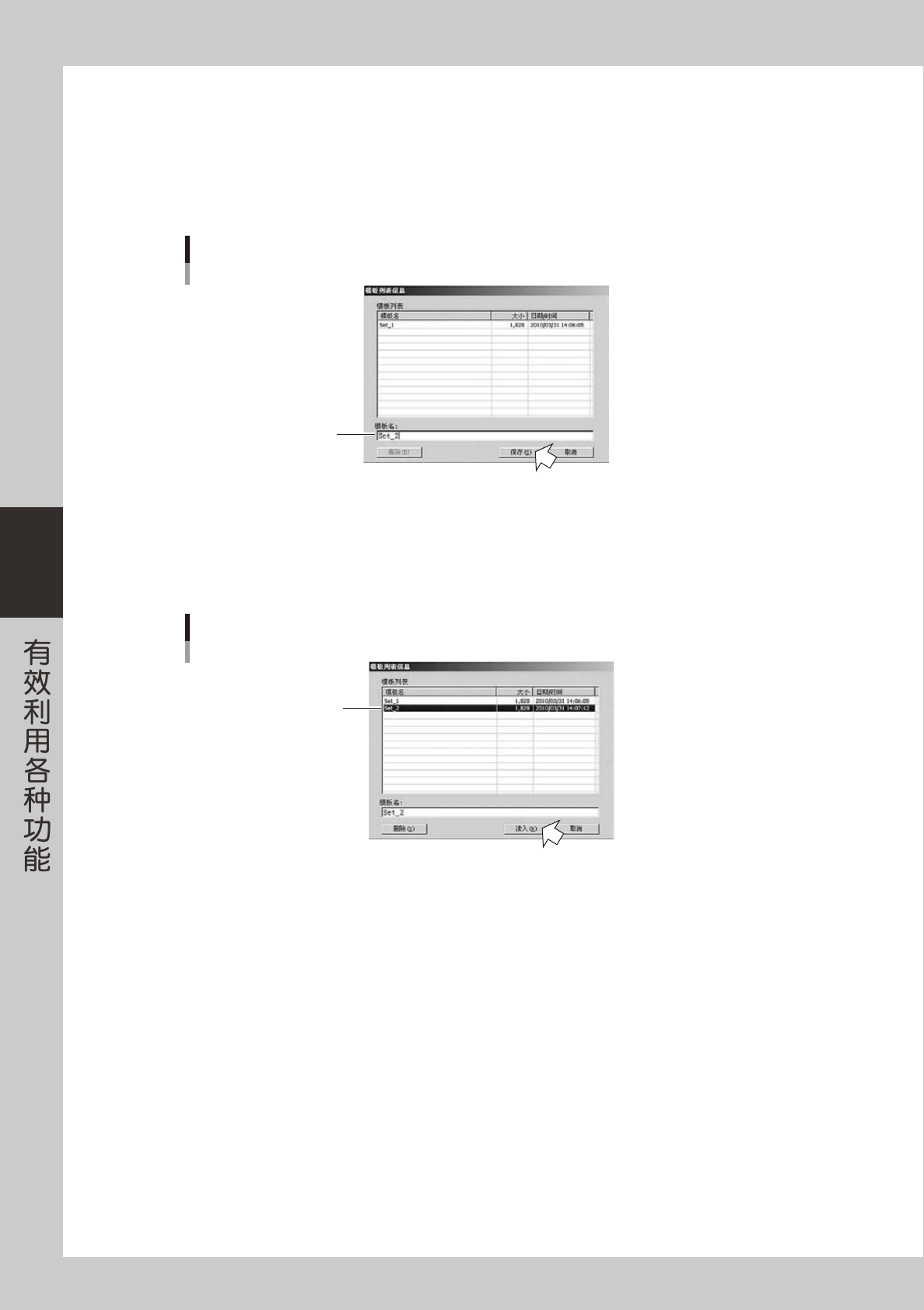

· 登录模板
按 [ 登录 ] 按钮，打开“模板列表信息”画面。输入模板名，按 [ 保存 ] 按钮。
“优化的设置”画面的“基本条件模板”的选择框中出现勾号，并显示所登录的模板名。
将基本条件登录为模板
输入模板名
26438-P2-00
· 将登录的模板设置为基本条件
按 [ 选择 ] 按钮，打开“模板列表信息”画面。选择模板，按 [ 读入 ] 按钮。
“优化的设置”画面的“基本条件模板”的选择框中出现勾号，并显示所选择的模板名。
想要修改模板时，先删除勾号，再修改条件并重新登录。
设置为基本条件
选择模板
26439-P2-00
4-37
4
9
按 [ 详细设置 (D)] 按钮，设置详细条件。
分别打开各选项卡，设置必要的条件。
■ 固定基板
n
要点
固定基板，是指送料器安装位置已固定，不想因为优化改变安装位置的基板程序。
在“固定基板”选项卡设置进行优化时是否参照固定基板。不参照时，无需要设置。
此外，合并基板也可以作为固定基板进行同样的操作。

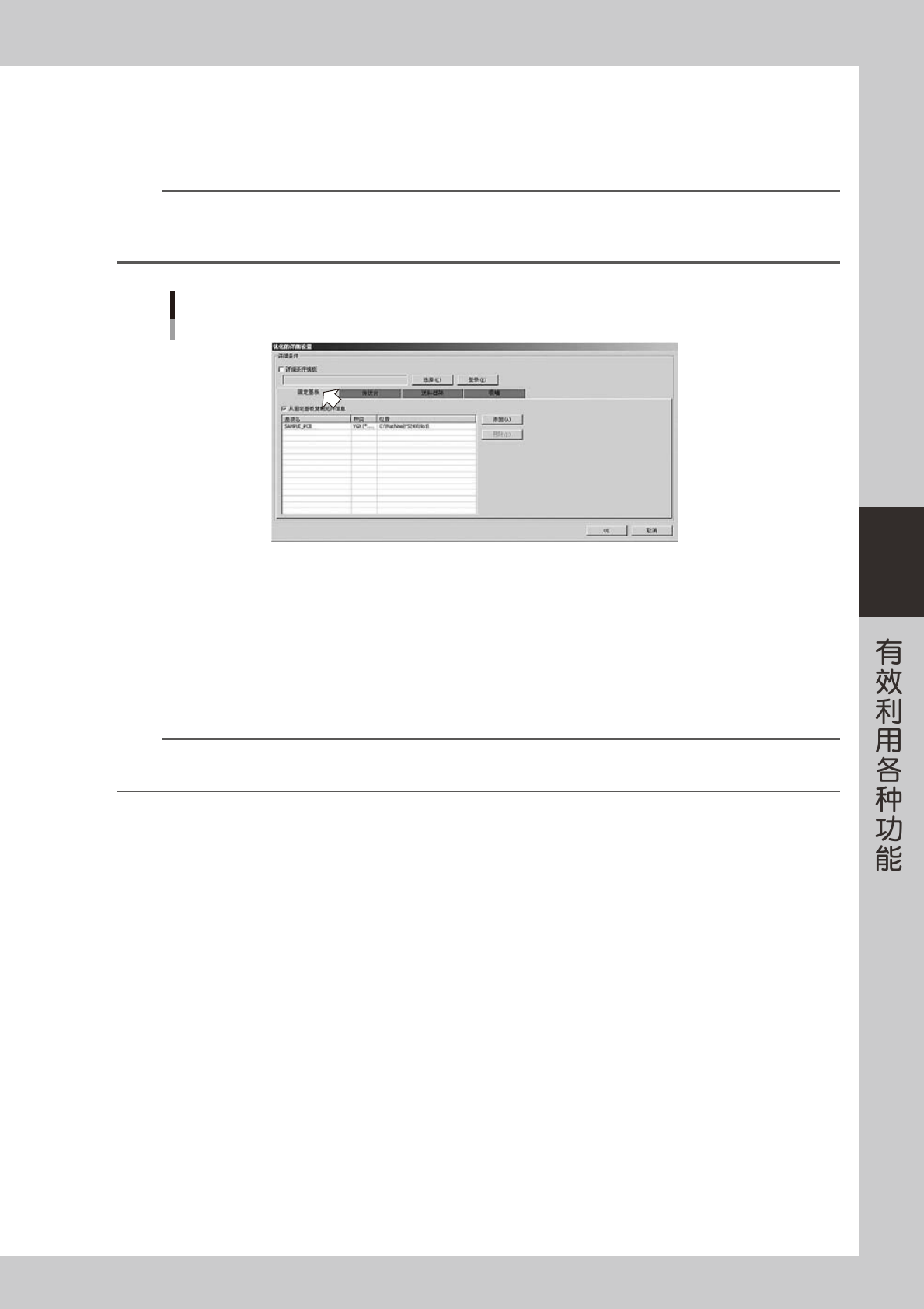

设置详细条件的画面
固定基板
26440-P2-00
设置固定基板时，按 [ 添加 ] 按钮，打开选择基板的画面，选择固定基板程序。设置了固定基板时，通过
优化设置的送料器安装位置如下。
‧
与固定基板中所登录的元件名相同时
该元件被设置在固定基板所使用的送料器安装位置处。
‧
与固定基板中所登录的元件名不同时
该元件被设置在固定基板所使用的送料器安装位置以外。
n
要点
如果勾选了“从固定基板复制元件信息”的选择框，则相匹配的元件的信息会被更新为固定基板的元件信息。如果想要保持进行优
化的基板的元件信息时，点击选择框，删除勾号。
4-38
4
■ 传送台、传送台 / 轨道 ( 双轨贴片机 )
设置传送台 / 轨道
以双轨贴片机为例
26441-P2-20
传送台
设置想要优化的传送台。
想要优化所有传送台时，勾选“对全部传送台执行优化”的选择框。
只想优化选定的传送台时，删除“对全部传送台执行优化”选择框中的勾号后，勾选想要优化的传送台
“执行”栏中的选择框。
c
注意
优化以传送台为单位，CT 推测以机器为单位进行。如果既有想要优化的传送台又有不想优化的传送台时，其中不想优化的传送台
也会进行 CT 推测。
轨道 ( 双轨贴片机 )
设置想要优化的轨道。通常，建议对所有轨道进行优化。
想要优化所有轨道时，勾选“对全部轨道执行优化”的选择框。
只想优化选定的轨道时，删除“对全部轨道执行优化”选择框中的勾号后，勾选想要优化的轨道“执行”
栏中的选择框。
■ 送料器架
设置送料器架
26442-P2-00
设置通过优化分配元件时想要使用的送料器架。
使用所有送料器架时，勾选“使用全部送料器架执行优化”的选择框。
只想使用选定的送料器架时，删除“使用全部送料器架执行优化”选择框中的勾号后，勾选想要使用的送
料器架的选择框。
