3-14
3
2.共面度检测器
2.1 使用时的注意事项
使用此功能需注意的事项，如下所示。
c
注意
可以使用本功能的贴片机 ：YS100、YS88、YS24X、YSM40 (MU、FL)、Z:LEX (YSM20)。
无法使用本功能的贴片机 ：YS12、YS12F、YS12P、YS24、YC8、YSM40 (HS)。
1.吸附混有识别通过次数不同的元件时，无法同时进行识别。
2.使用共面度检测识别时，因相机拍摄次数会增加，将会使生产节拍降低。
■ 拍照次数
拍照次数是指多视觉相机拍照的次数。
2 次拍照 ：使用标准模式检查 SOP 与使用简易高速模式使用 QFP 时
3 次拍照 ：使用标准模式检查 BGA 时
4 次拍照 ：使用标准模式检查 QFP 时
■ 对象元件
可进行共面度检测的元件类型如下。
‧
SOP、QFP、引脚缺少、接插件 E、接插件 NSEW、特殊接插件、BGA
3-15
3
2.2 机器数据的设置
使用共面度检测功能的机器数据的设置方法如下。
此设置，如果购买贴片机时选配了共面度检测器，则在工厂出货时已经设置。
1
打开机器信息。
按 [ 机器设置 ] 按钮，打开机器信息。
2

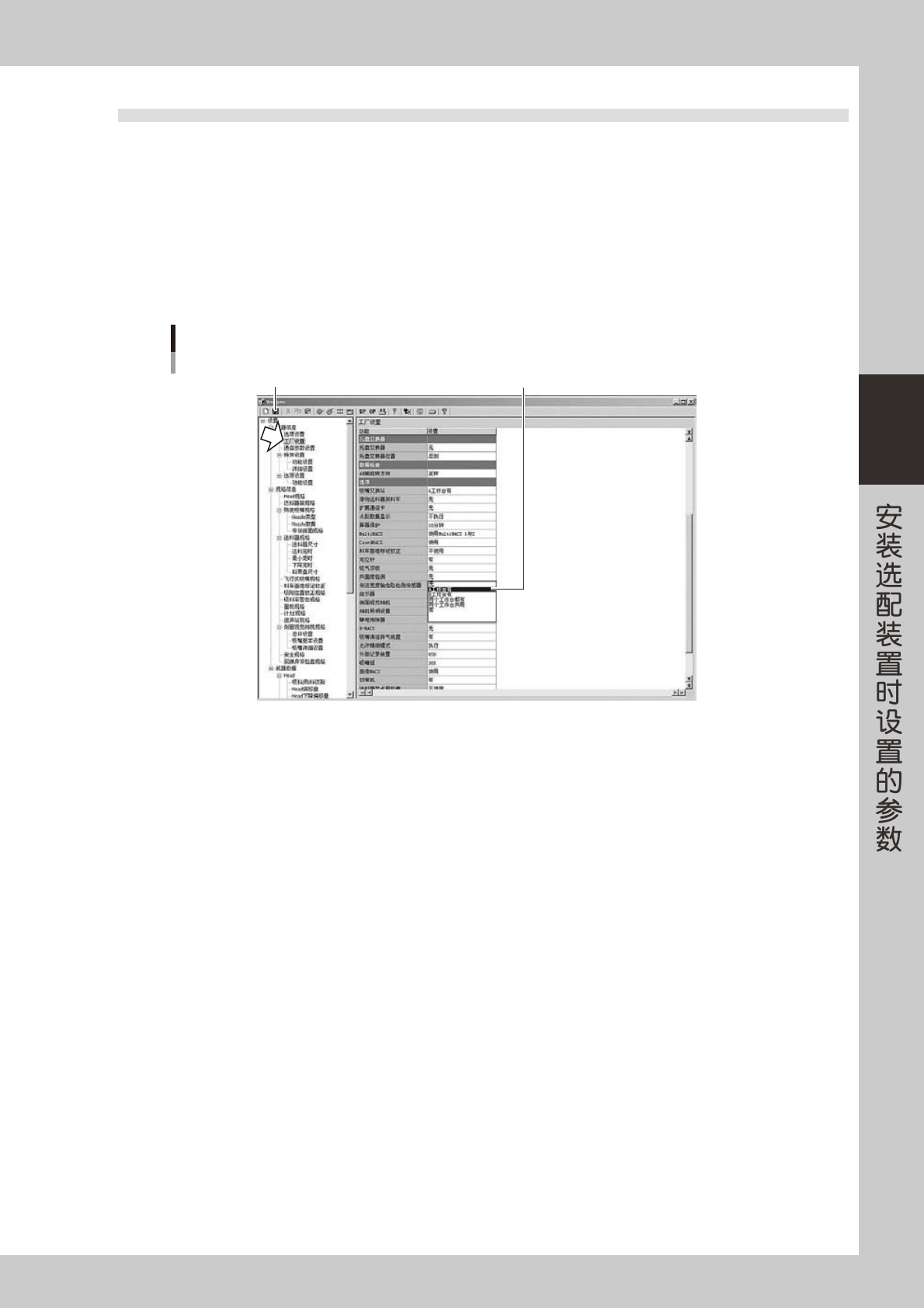

更改工厂设置。
在设置→机器信息→工厂设置画面，将“共面度检测”设置为“A 工作台有”。
保存基板按钮 设置为“A工作台有”
机器设置
26309-P2-10
3
保存机器信息。
按保存按钮 ( 软盘图标 ) 保存机器信息。
3-16
3
2.3 基板程序的设置
共面度检测，是使用通常的多视觉相机与共面度检测专用相机拍摄元件图像，并以此图像为基准对对象元件进行
共面度检测。下面，介绍使用共面度检测时必须在基板程序中进行设置的项目。

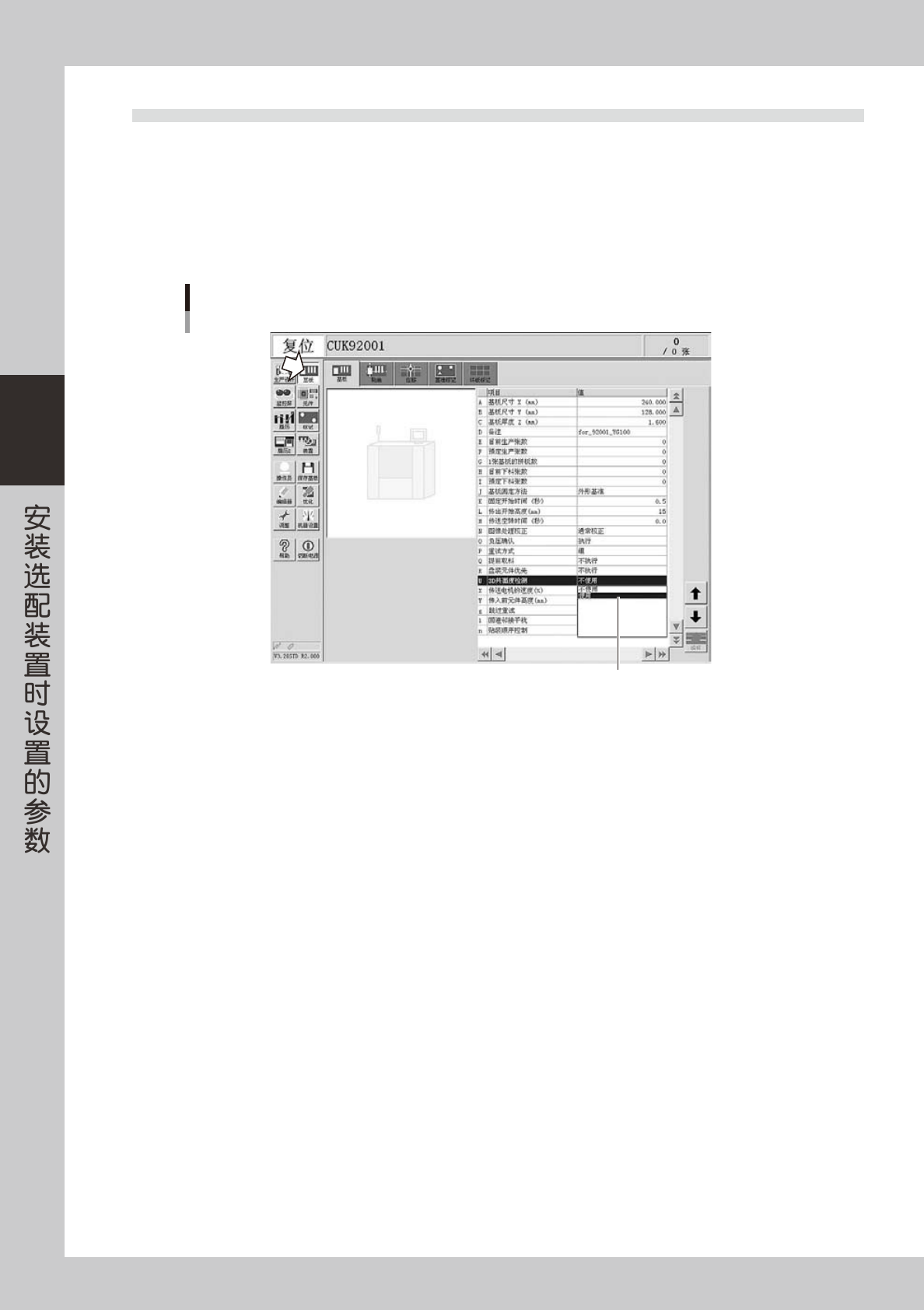

2.3.1 基板信息
按 [ 基板 ] 按钮，选择基板选项卡，将“3D 共面度检测”设置为“使用”。
此处设置为“不使用”时，不论元件信息的设置如何，都不会进行共面度检测。
基板信息的设置
设置为“使用”
26310-P2-00
