CPP2157620_SMT_Programming_C程序编辑手册.pdf - 第57页
2-7 2 1.2 贴装参数 贴装参数指设置贴装位置、贴装元件号码等与贴装有关的数据。 n 要点 合并基板程序时，必须按轨道切换按钮切换到想要操作的轨道之后再进行设置。切换到 [ 全部轨道 ] 时，无法添加图样名。 1 3 2 4 5 7 8 9 12 6 贴装参数画面 以双轨贴片机的合并基板程序为例 10 11 轨道切换按钮 13 26202-P2-40 1. 执行 / 跳过 该设置显示是否对基板贴装元件。想要更改时，按 [ 编辑 ]…
2-6
2

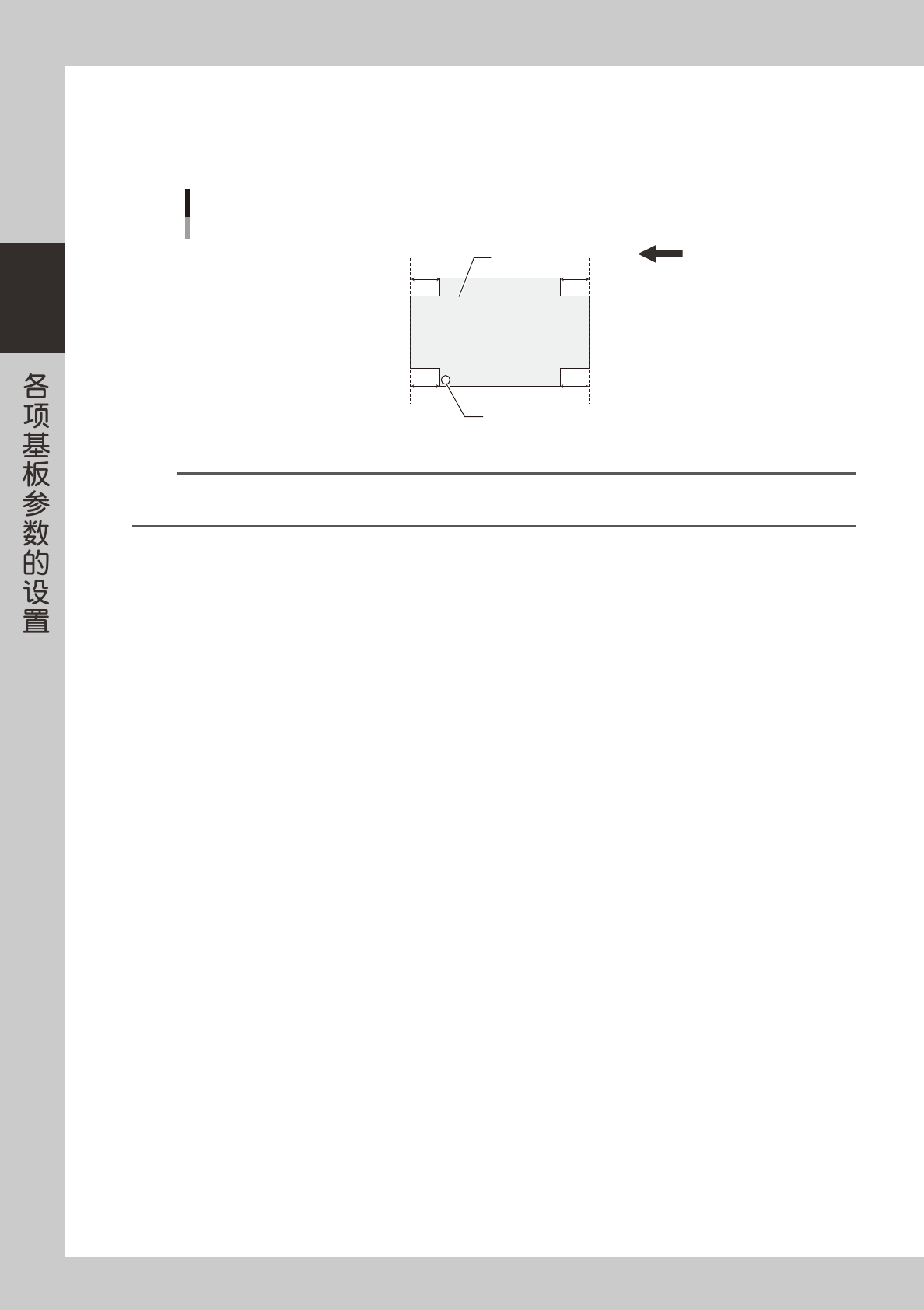

x、y、z、1: 基板边端偏移距离 左下、右下、左上、右上 (YSM40)
根据基板的形状，有基板检测传感器无法检测到基板边端的情况。此时，可以设置从基板边端到传感器检测位置之间的距离。
该距离可以按 [ 偏移示教 ] 按钮通过示教输入。不使用时，直接使用默认值“0.0”。
关于示教的使用方法，请参照后述第 4 章“1.2使用基板边端偏移距离”。
基板边端偏移距离
传送方向(右→左)
基板边端
基板
传感器检测位置
基板边端
x y
z
1
25246-P2-00
n
要点
‧
轨道 1 使用的基板设置“x. 基板边端偏移距离 左下”、“y. 基板边端偏移距离 右下”。
‧
轨道 2 使用的基板设置“z. 基板边端偏移距离 左上”、“1. 基板边端偏移距离 右上”。
2-7
2

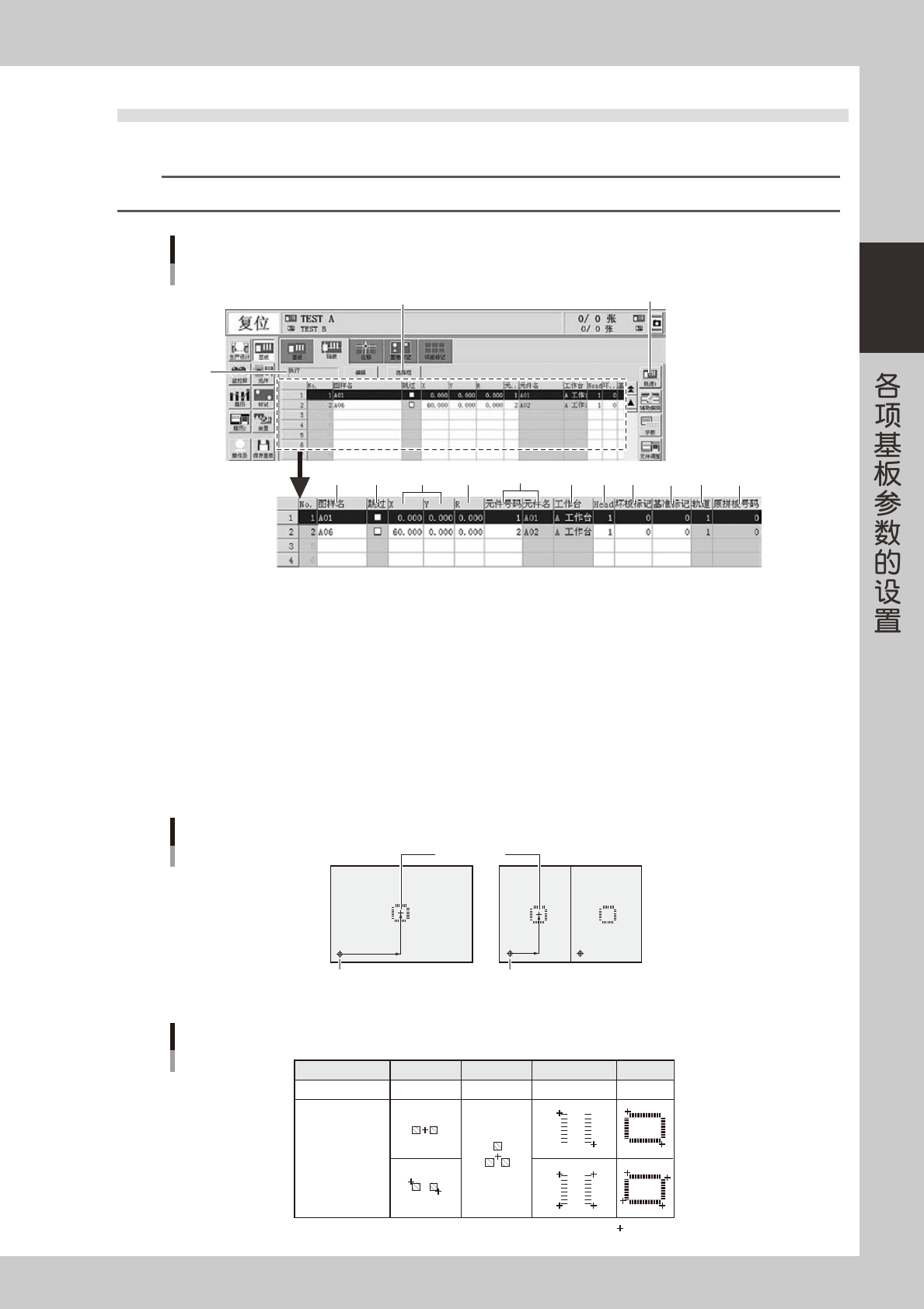

1.2 贴装参数
贴装参数指设置贴装位置、贴装元件号码等与贴装有关的数据。
n
要点
合并基板程序时，必须按轨道切换按钮切换到想要操作的轨道之后再进行设置。切换到 [ 全部轨道 ] 时，无法添加图样名。
1
32 4 5 7 8 9 126
贴装参数画面
以双轨贴片机的合并基板程序为例
10 11
轨道切换按钮
13
26202-P2-40
1. 执行 / 跳过
该设置显示是否对基板贴装元件。想要更改时，按 [ 编辑 ] 按钮。设置为“跳过”时，将不贴装元件，只进行传板运行。
2. 图样名
输入印刷在基板上的电路名 ( 例如 R23、U12 等 )。
3. 跳过
不想贴装的数据，选中其选择框。
4. X、Y
如果是 1 张整块基板，输入从基板原点至贴装中心位置的坐标数据 ; 如果是拼板基板，输入从基准拼板至贴装中心位置的坐
标数据。通过示教输入时，请参考下图。
贴装中心位置
基板原点和贴装中心位置
基板原点 拼板原点No.1
第1拼板 第2拼板
25204-P2-00
元件种类
示教方法
示教位置
不同元件的示教方法
芯片元件
单点或2点
晶体管
单点
SOP
2点或4点
QFP
2点或4点
：示教点
25205-P2-00
2-8
2

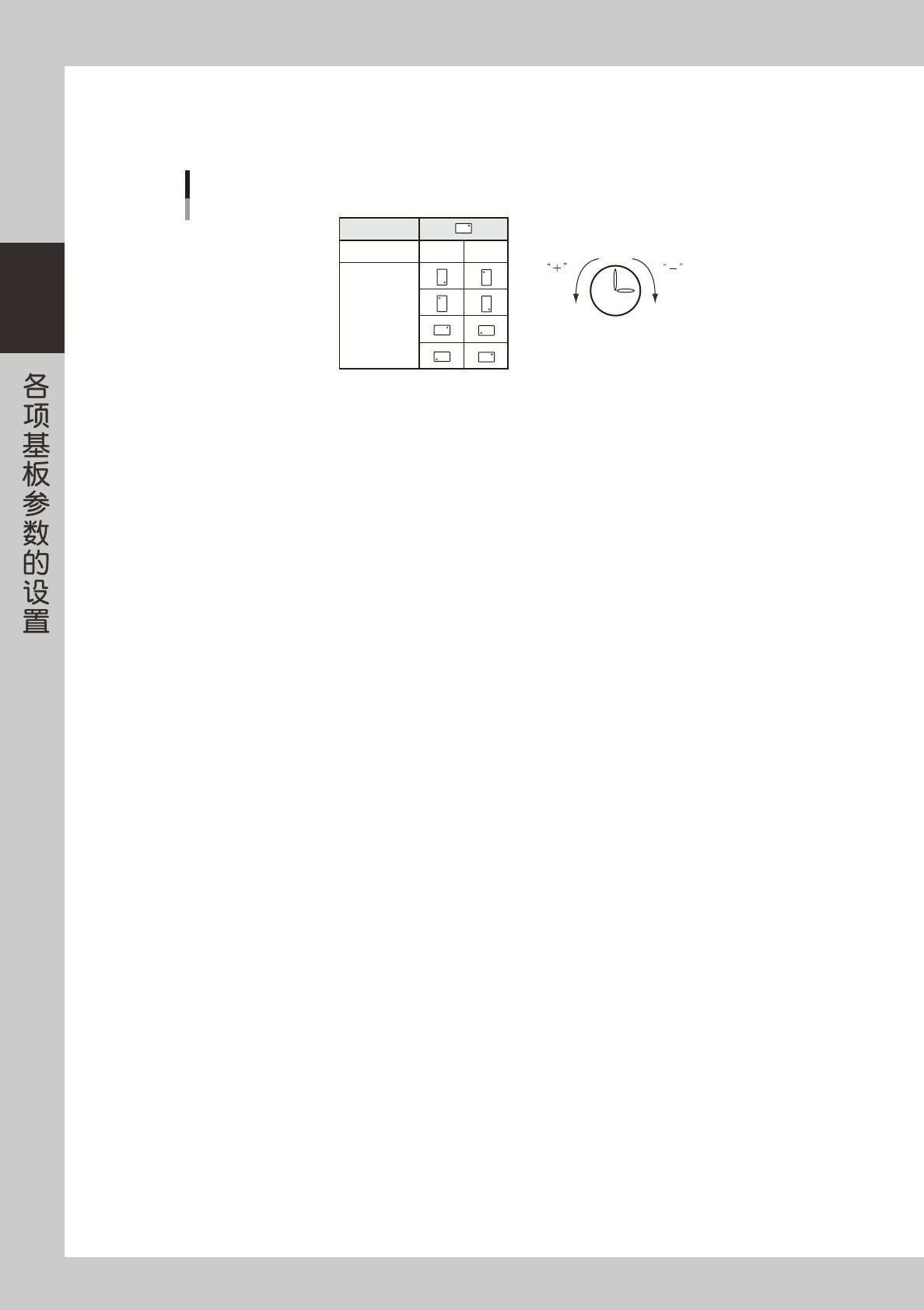

5. R 数据
输入元件贴装角度。吸附角度 ( 元件参数 ) 为 0 度时，根据元件包装外形输入旋转角度。吸附角度为 90 度或 -90 度时，参照
下表输入。下表为俯视图，逆时针方向旋转为“＋”，顺时针方向旋转为“－”。
元件包装外形
吸附角度 90° -90°
贴装角度 0ﾟ
180ﾟ
90ﾟ
-90ﾟ
时钟
贴装角度
25206-P2-00
6. 元件号码、元件名
输入贴装元件的元件号码 ( 元件信息的数据 No.)。只要输入了元件号码，与之相对应的元件名便会自动输入。
7. 工作台 ( 只有多个工作台的贴片机才显示 )
显示贴装工作台。
8. Head
输入贴装时使用的贴装头号码。
9. 坏板标记
输入此贴装数据使用的局部坏板标记的号码。此功能只有在“坏板标记”选项卡画面将“局部”设置为“使用”时，才有效。
如果不使用此功能，输入 0。
10. 基准标记
输入此贴装数据使用的点、局部、4 点基准的号码。此功能只有在“基准标记”选项卡画面将“局部”设置为“使用”时，
才有效。如果不使用此功能，输入 0。
11. 轨道 ( 只有双轨规格的贴片机才显示 )
在双轨贴片机中，使用两条轨道进行生产时，显示贴装此数据的轨道号码。
12. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“3.3.1拼板位移的扩展”。
13. [ 选择框 ] 按钮
可以编辑跳过栏的选择框。通常，跳过项目呈灰色，点击 [ 选择框 ] 按钮，即可编辑。
