4-2 4 ■ 坏板标记的作业流程 使用了基板坏板标记与拼板坏板标记时坏板标记功能的作业流程，如下图所示。 对该拼板 不贴装元件 对该拼板 贴装元件 对所有拼板 贴装元件 开始 查找基板坏板标记 检出 没有检出 查找拼板坏板标记 坏板标记作业的流程 检出 没有检出 25401-P2-00
4-1
4
1.基板参数
1.1 使用坏板标记功能

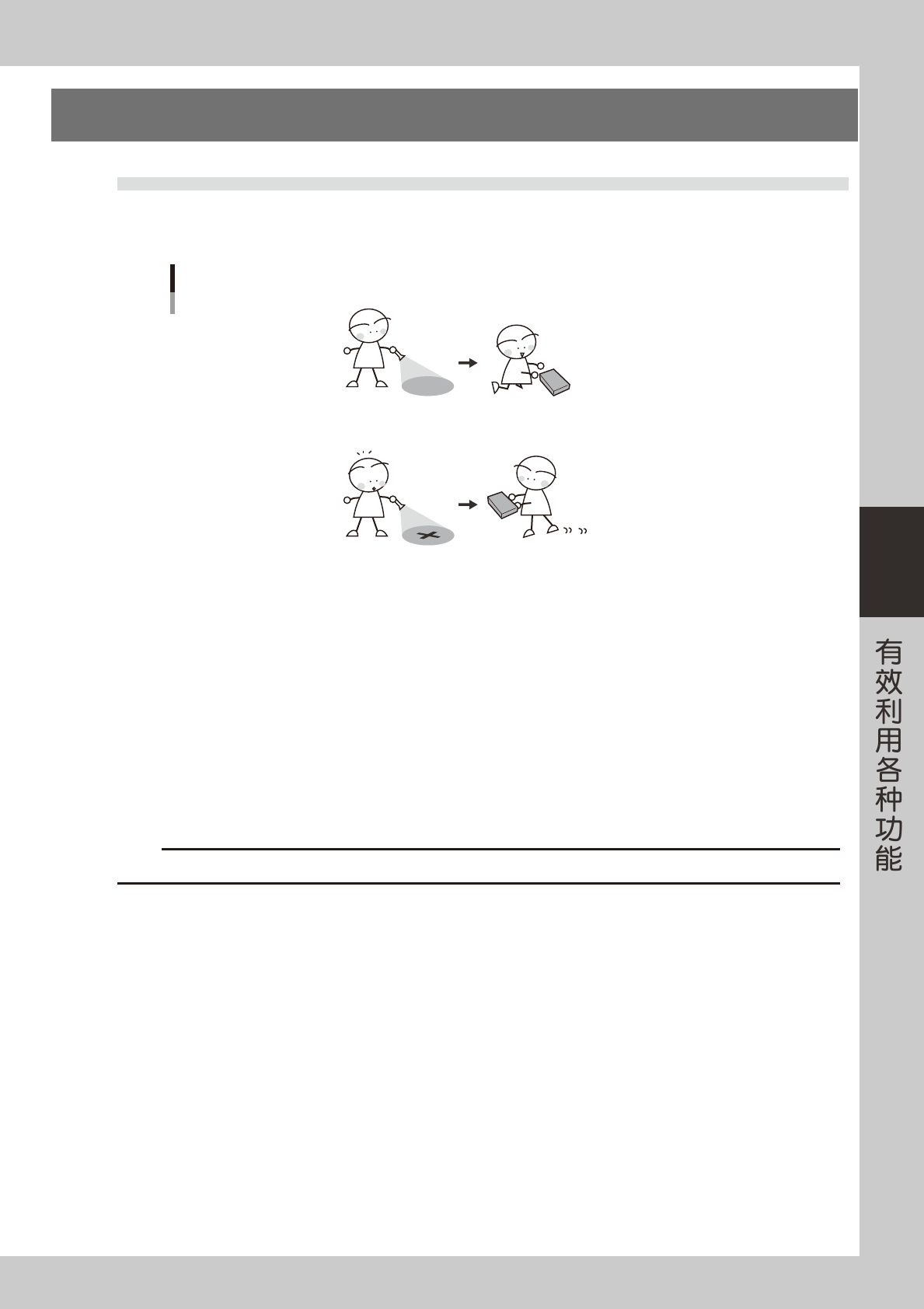

坏板标记功能是指在基板上某个指定的点贴上标记 ( 坏板标记 )，机器通过对此标记的识别，取消贴装电子元件的
功能。
没有检出坏板标记时贴装元件
坏板标记功能
检出坏板标记时取消贴装元件的作业
25400-P2-00
坏板标记分别有以基板数据为单位设置、以贴装数据为单位设置的 2 种类型。根据功能，又分为基板坏板标记、
拼板坏板标记、局部坏板标记 3 种类型。
■ 基板坏板标记
分别在每张基板上设置坏板标记，用于贴片机判断是否进行坏板标记查找作业。例如，含有不良拼板的基板与没有不良拼板
的基板混在一起被传入时，如果对所有拼板都查找坏板标记的话，会浪费很多时间。此时，如果使用基板坏板标记功能，只
在识别到基板坏板标记时才查找坏板标记，如果没有识别到基板坏板标记就无条件的对所有拼板贴装元件。
■ 拼板坏板标记
分别在每个拼板上设置坏板标记，使贴片机跳过检测到坏板标记的拼板的贴装作业。例如，由 A、B、C、D4 块拼板构成的
拼板基板中，如果 B 块拼板不良，便在基板上贴上 B 块拼板用的坏板标记。开始贴装之前，贴片机对所有拼板查找坏板标记，
取消识别到坏板标记的 B 块拼板的贴装作业，只对 A、C、D 拼板贴装元件。
c
注意
拼板坏板标记功能，只有在位移信息中设置了“拼板基准标记”的基板程序 ( 使用了拼板位移的拼板基板程序 ) 中才可以使用。
■ 局部坏板标记
分别在每个贴装数据中设置坏板标记，当贴片机检测到该坏板标记时就会跳过该位置的元件贴装。
4-2
4
■ 坏板标记的作业流程
使用了基板坏板标记与拼板坏板标记时坏板标记功能的作业流程，如下图所示。
对该拼板
不贴装元件
对该拼板
贴装元件
对所有拼板
贴装元件
开始
查找基板坏板标记
检出 没有检出
查找拼板坏板标记
坏板标记作业的流程
检出 没有检出
25401-P2-00
4-3
4
1.1.1 坏板标记参数的设置
想要使用坏板标记功能，首先需设置坏板标记。坏板标记以 2 点或 4 点为 1 组，各标记的形状可以不必相同。
坏板标记数据，必须预先在标记信息中进行登录后才可以使用。
n
要点
合并基板程序时，必须按轨道切换按钮切换至想要操作的轨道后再进行设置。
4
1
5 6 7
2
3

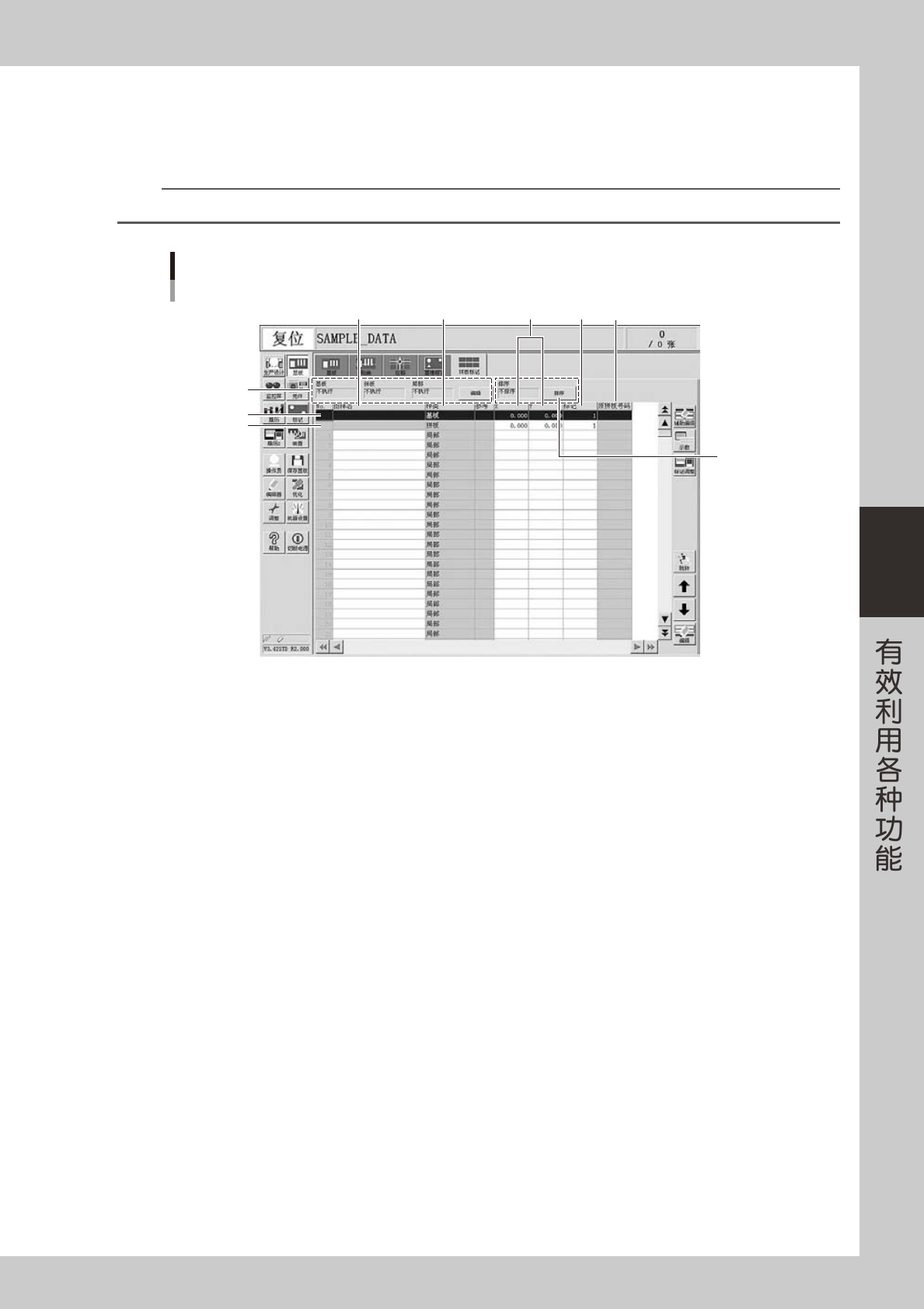

坏板标记参数画面
8
9
26400-P2-10
1. 基板、拼板、局部
坏板标记大致分为 3 大类。以基板为单位设置的基板坏板标记 ; 以拼板基板的拼板为单位设置的拼板坏板标记 ; 以贴装数据
为单位设置的局部坏板标记。想要使用坏板标记时，需设置为“执行”；想要更改时，则按 [ 编辑 ] 按钮。
2. 基板
在参数列表中的首行，设置基板坏板标记。
3. 拼板
在参数列表中的第 2 行，设置拼板坏板标记。
4. 图样名
输入坏板标记的名称 ( 不能输入到第 1 行和第 2 行中 )。
5. 种类
坏板标记的种类由机器指定 ( 无法更改 )。
6. X、Y
以基板原点为基准输入坏板标记的 XY 坐标。也可以用 [ 示教 ] 按钮，利用示教输入。
7. 标记
输入坏板标记用的标记号码 ( 在标记信息中登录的标记 )。
8. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“3.3.1拼板位移的扩展”。
