4-43 4 6.2 进行优化 优化的条件设置完后，对基板程序进行优化。 1 读入想要优化的基板程序。 画面的左侧显示“已设置过优化条件的基板列表” ，将光标移到想要优化的基板行， 按 [ 右方向 ] 按钮。读入基板程序后，基板名显示在右侧的“执行优化的基板列表”中。 参考 选择“文件”菜单的“添加到列表中” ，点击工具栏的 [ 添加到列表中 ] 按钮，或双击对象文件夹也可进行相同操作。 按此按钮后，读入光标所选的基板程序。 基板名显示…
4-42
4
0
根据需要创建详细条件模板。
在 Step9 中设置的详细条件，可作为可以共享的详细条件登录为模板。
‧

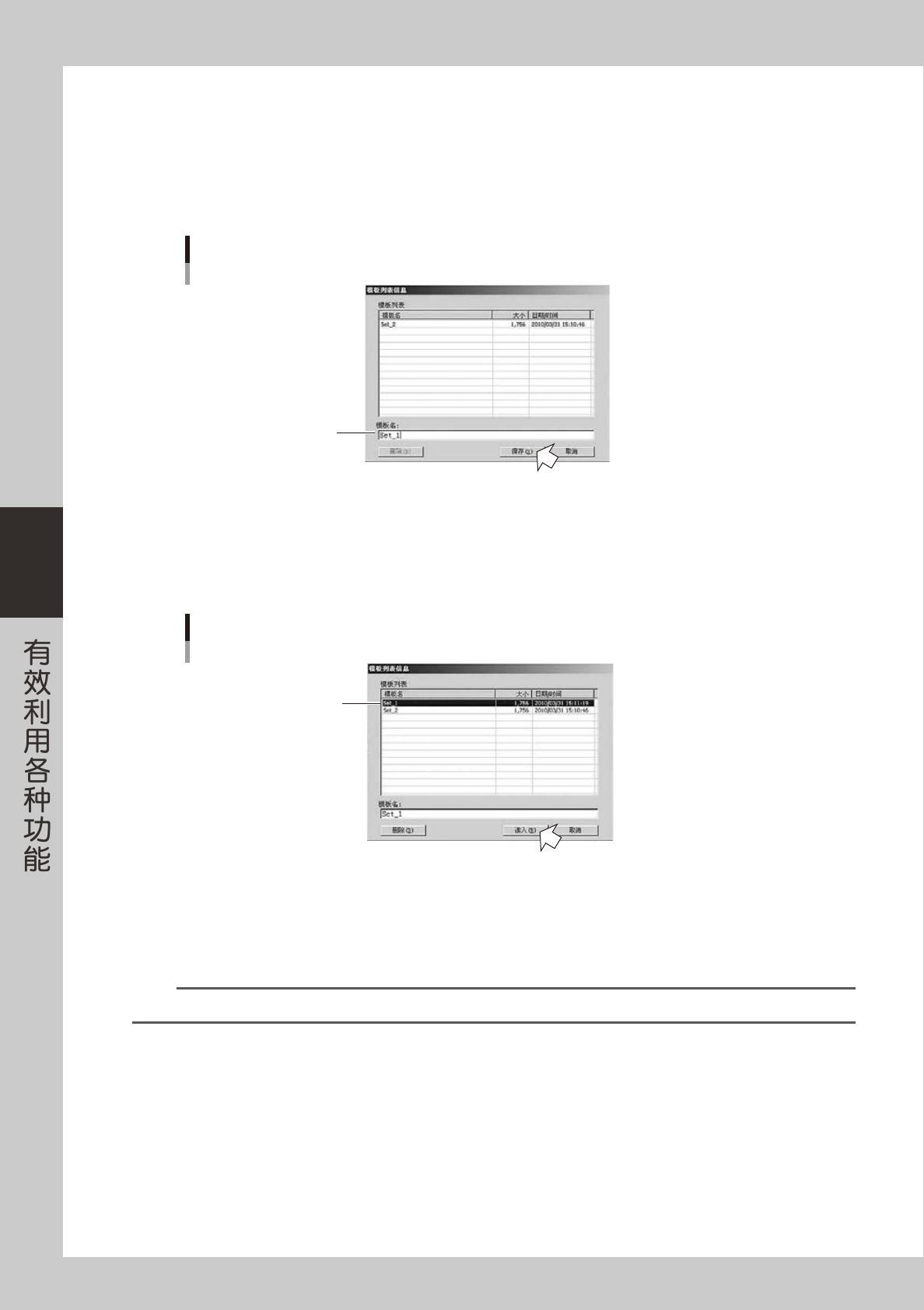

登录模板
按 [ 登录 ] 按钮，打开“模板列表信息”画面。输入模板名，按 [ 保存 ] 按钮。
“优化的设置”画面的“基本条件模板”的选择框中出现勾号，并显示所登录的模板名。
将详细条件登录为模板
输入模板名
26444-P2-00
· 将登录的模板设置为详细条件
按 [ 选择 ] 按钮，打开“模板列表信息”画面。选择模板，按 [ 读入 ] 按钮。
“优化的详细设置”画面的“详细条件模板”的选择框中出现勾号，并显示所选择的模板名。
想要修改模板时，先删除勾号，再修改条件并重新登录。
设置详细条件
选择模板
26445-P2-00
q
保存设置的文件。
设置的文件名与想要优化的基板名相同。想要重命名时，直接输入。
确认想要保存的文件名，按 [ 保存设置 (S)] 按钮。
n
要点
如果对其它基板也想优化时，反复上述操作。
4-43
4
6.2 进行优化
优化的条件设置完后，对基板程序进行优化。
1
读入想要优化的基板程序。
画面的左侧显示“已设置过优化条件的基板列表”，将光标移到想要优化的基板行，
按 [ 右方向 ] 按钮。读入基板程序后，基板名显示在右侧的“执行优化的基板列表”中。
参考
选择“文件”菜单的“添加到列表中”，点击工具栏的 [ 添加到列表中 ] 按钮，或双击对象文件夹也可进行相同操作。
按此按钮后，读入光标所选的基板程序。
基板名显示在右侧的列表中。

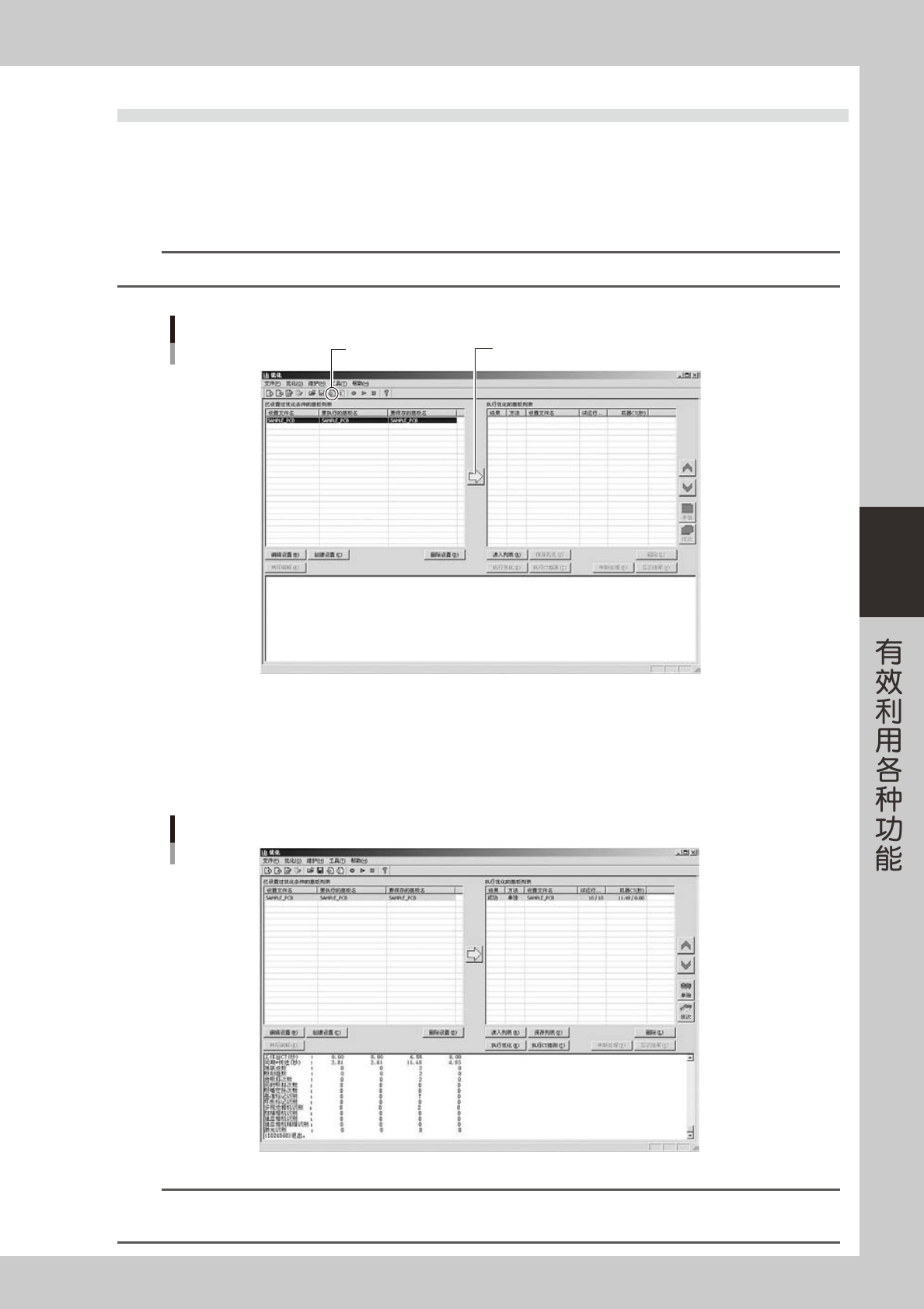

选择想要优化的基板程序
[添加到列表中]按钮
26446-P2-00
2
按 [ 执行优化 (E)] 按钮，开始优化。
对所选全部基板程序进行优化，并显示优化的结果。处理完成后，自动保存结果。
3
确认优化的结果。
优化的结果例
26447-P2-00
参考
按 [ 执行 CT 推测 ] 按钮，可以确认优化之后推测的周期。
在“维护”-“共享设置”命令中将结果信息设置为保存时，如果选择基板并按 [ 显示结果 (W)] 按钮，可以确认优化的结果。
4-44
4
7.智能识别功能
使用智能识别功能，可以简单地创建不规则元件的元件信息。
使用本功能时，需注意下列限制事项以及注意事项。
■ 可以使用的机型及机器软件
可以使用此功能的机型与机器软件的版本，如下表所示。
项目名 对象版本
适用机型
YGOS V30
、
V40
系列贴片机
适用机器软件
V3.32STD R1.000
以上或
V4.32STD R1.000
以上
■ 可以使用的基板文件格式及元件数据库格式
可以使用此功能的基板文件格式与元件数据库格式，如下表所示。
项目名 对象格式
基板文件格式
YGX
元件数据库格式
FDX
■ 限制事项
使用此功能时，必须注意下列限制事项。
●
根据创建元件数据时使用的机器软件版本的不同，吸附、贴装元件时的动作会有所不同。
‧
版本为 V3.42STDR1.000 以后或 V4.42STDR1.000 以后的版本时，吸附与贴装动作都不受限制。
‧
版本为 V3.42STDR1.000 以前或 V4.42STDR1.000 以前的版本时，同一吸附组中最多只能识别 1 个使用智能识别的元件。
连续贴装使用智能识别的元件时，贴装头的动作是由 1 个贴装头吸附元件并完成识别、贴装后，再由另 1 个贴装头吸附、
识别、贴装元件，与通常的动作不同。
●
识别的元件，如果其样板数据的边缘数过多时，可能会出现识别结果无法在贴装头移至贴装位置之前完成处理，导致无法
立即开始贴装。
●
可以保存使用智能识别的元件数据的环境如下 ：
VGOSV30、V40 以及 P-TOOL( 仅限 YGX 格式 )
●
使用智能识别时，VGOSV21 的机型也必须安装兼容版本。如果不安装兼容版本，当生产中有使用智能识别的元件时，会
发生元件识别错误。
c
注意
如果在非上述环境中保存含有使用智能识别的元件数据的基板程序时，使用智能识别的元件数据会被删除。
●
在机器设置中切换了是否使用“智能识别”后，务必重新启动机器。否则会发生元件识别错误。
