调节示教框的大小。
按“光标”选项卡，打开光标示教画面。
按下述步骤，调节示教框的大小使示教框正好能框住图样或标记。
示教框显示画面
示教窗口
图样
示教框
图样
26248-P2-10
1. 图像显示区有十字导线。红框为示教框。使用 [ 左上移动 ]、[ 右下移动 ]、[ 整体移动 ] 按钮，调节示
教框的大小。

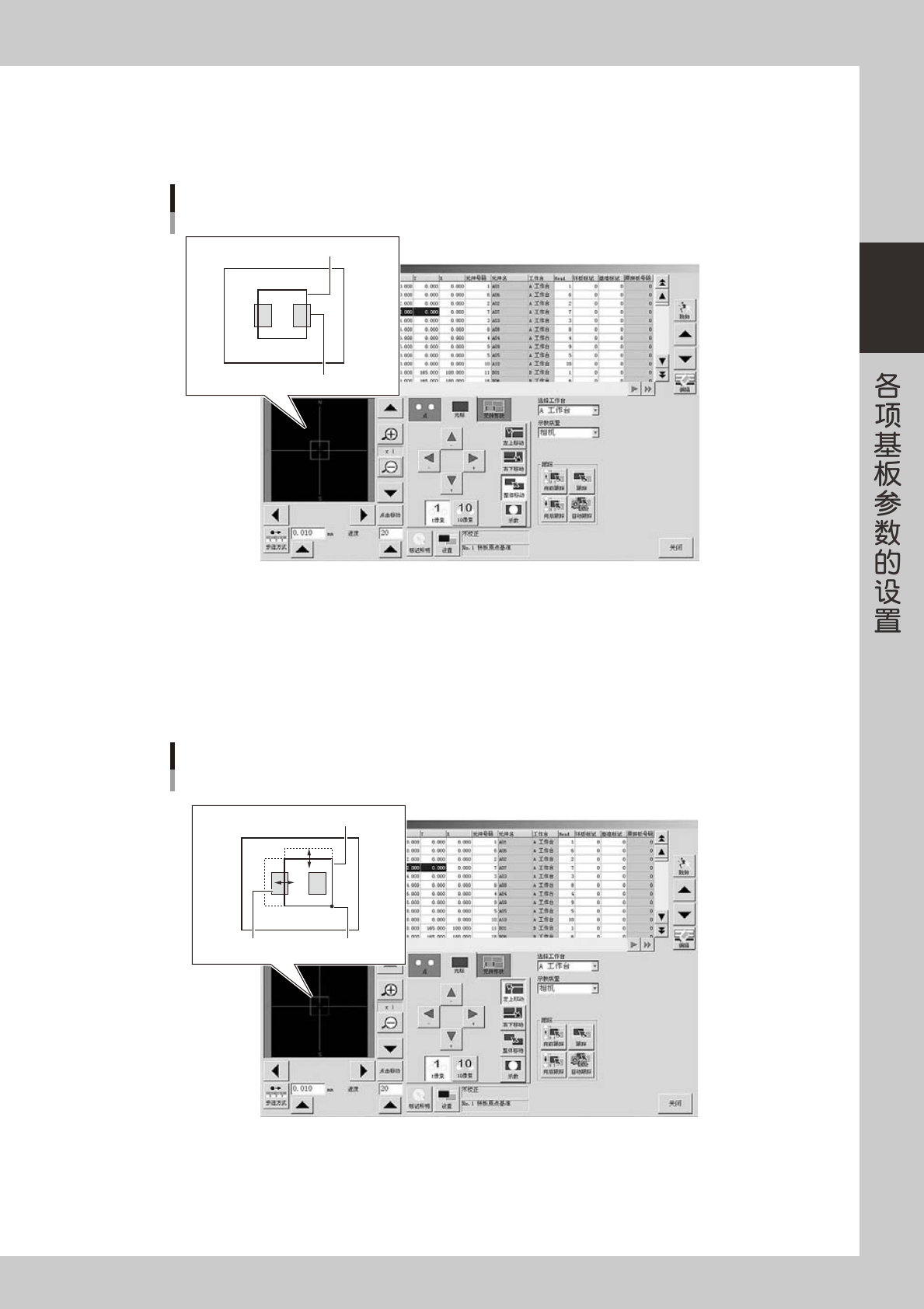

2. 按 [ 左上移动 ] 按钮。
按该按钮，图像显示区中的红框上侧和左侧变粗，可以右下角为基准点移动变粗的边框。按箭头按钮，
移动边框。此外，将光标对准变粗的边框，光标形状发生变化之后，按住鼠标左键移动鼠标也可以拉
动边框。
示教框
左上移动
示教窗口
基点图样
示教框
基准点图样
26249-P2-10
2-82
2

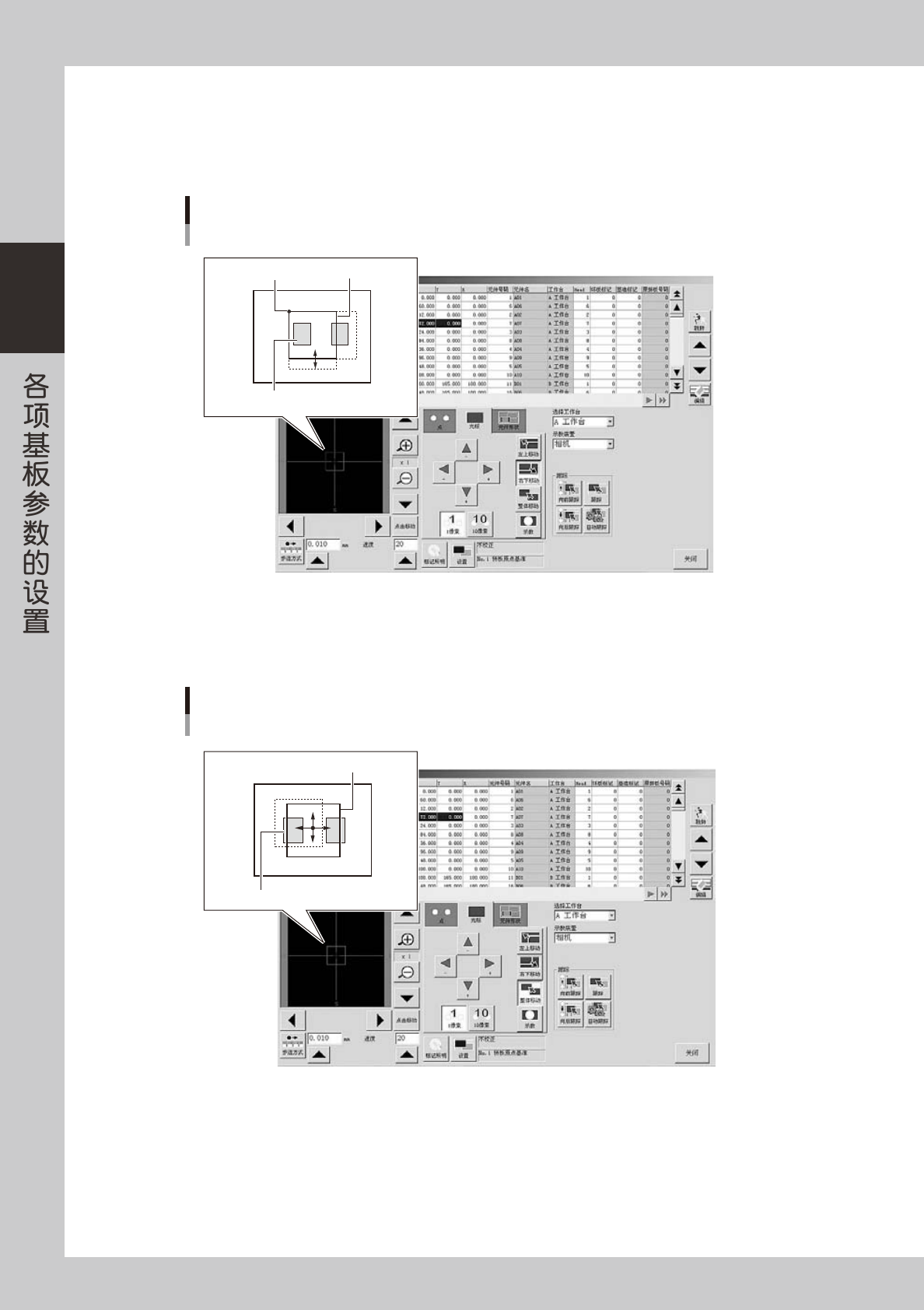

3. 按 [ 右下移动 ] 按钮。
按该按钮，图像显示区中的红框右侧和下侧变粗，可以左上角为基准点移动变粗的边框。按箭头按钮，
移动边框。此外，将光标对准变粗的边框，光标形状发生变化之后，按住鼠标左键拖动鼠标也可以拉
动边框。
示教框
右下移动
示教窗口基点
图样
示教框基准点
图样
26250-P2-10
4. 按 [ 整体移动 ] 按钮。
按该按钮，图像显示区中的红框上下左右都变粗。按箭头按钮，移动红框。此外，将光标对准粗红框
的中心，光标形状发生变化之后，按住鼠标左键移动鼠标，也可以移动红框。
示教框
整体移动
示教窗口
图样
示教框
图样
26251-P2-10
2-83
2

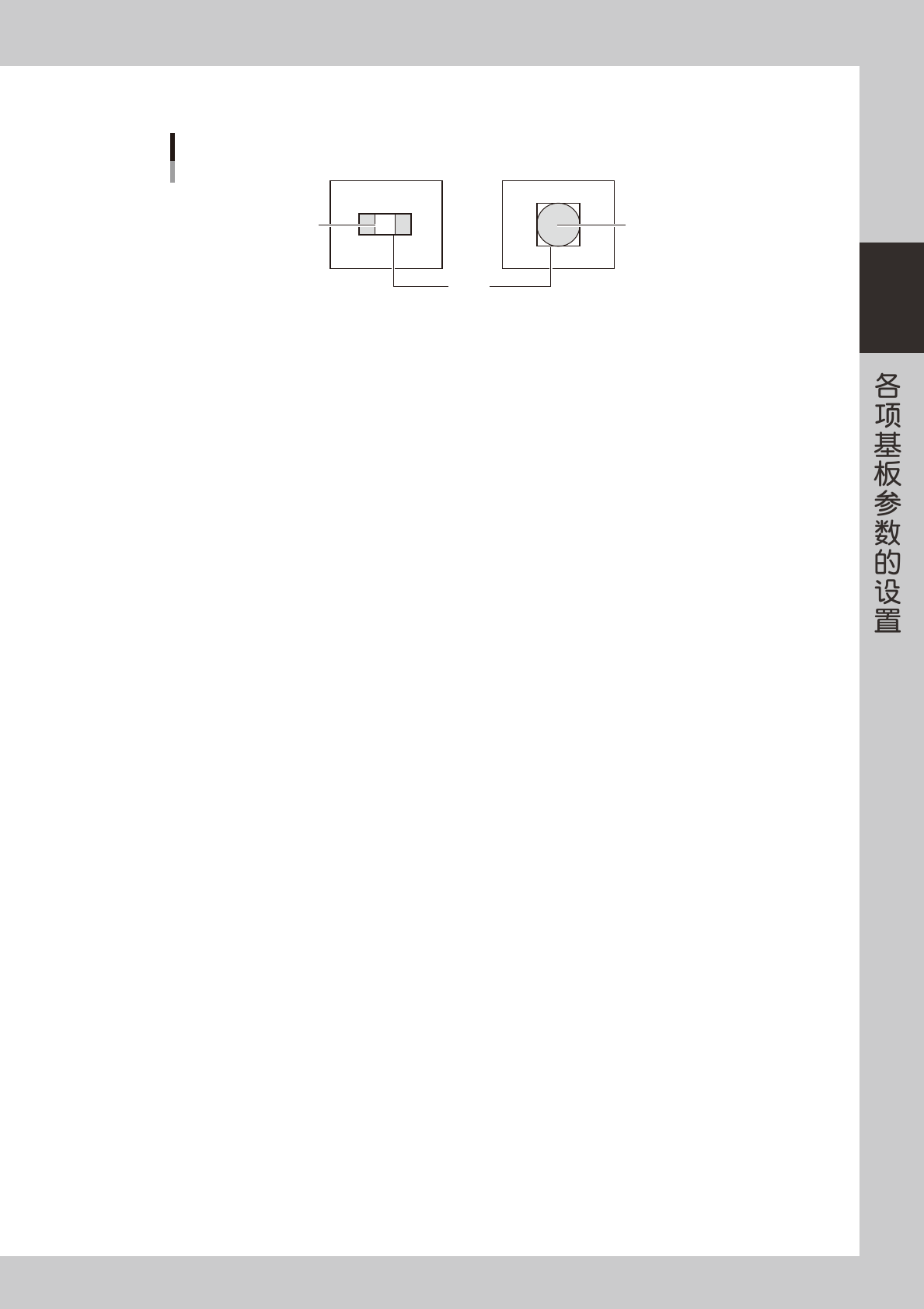

5. 用上述方法使用示教框框住图样或标记。
示教框大小
图样时
示教框
标记时
图样 标记
25242-P2-00
8
按[示教]按钮。
按 [ 示教 ] 按钮，自动输入示教框的中心位置坐标。
