A-44
NG 判定条件
指定判定为不良的条件。
‧
分 散
测量值大于在“判定用 3σ 界限值”参数中指定的界限值时，判定为错误。
‧
不分散
测量值小于在“判定用 3σ 界限值”参数中指定的界限值时，判定为错误。
自动 2 值化的方法
指定“识别”参数的“J.元件界限值”设置为 0 时的 2 值化方法。
明暗辨别
自动算出使黑白最为分明的界限值。端子部和载体部的明暗差 ( 对比度 ) 明显时使用。
面积基准
决定界限值，使作为端子所设置的面积显示为白色。除端子以外没有其它反光物时，可以使用。
判定区域尺寸 X、Y
指定判定区域的尺寸。通过元件调整功能确认元件后输入数值。
判定区域偏移量 X、判定区域偏移量 Y
指定判定区域的偏移量。输入从元件中心到判定区域 ( 矩形 ) 中心的距离。
此处输入的值，在“判定区域偏移有效”参数设置为“有效”时使用。

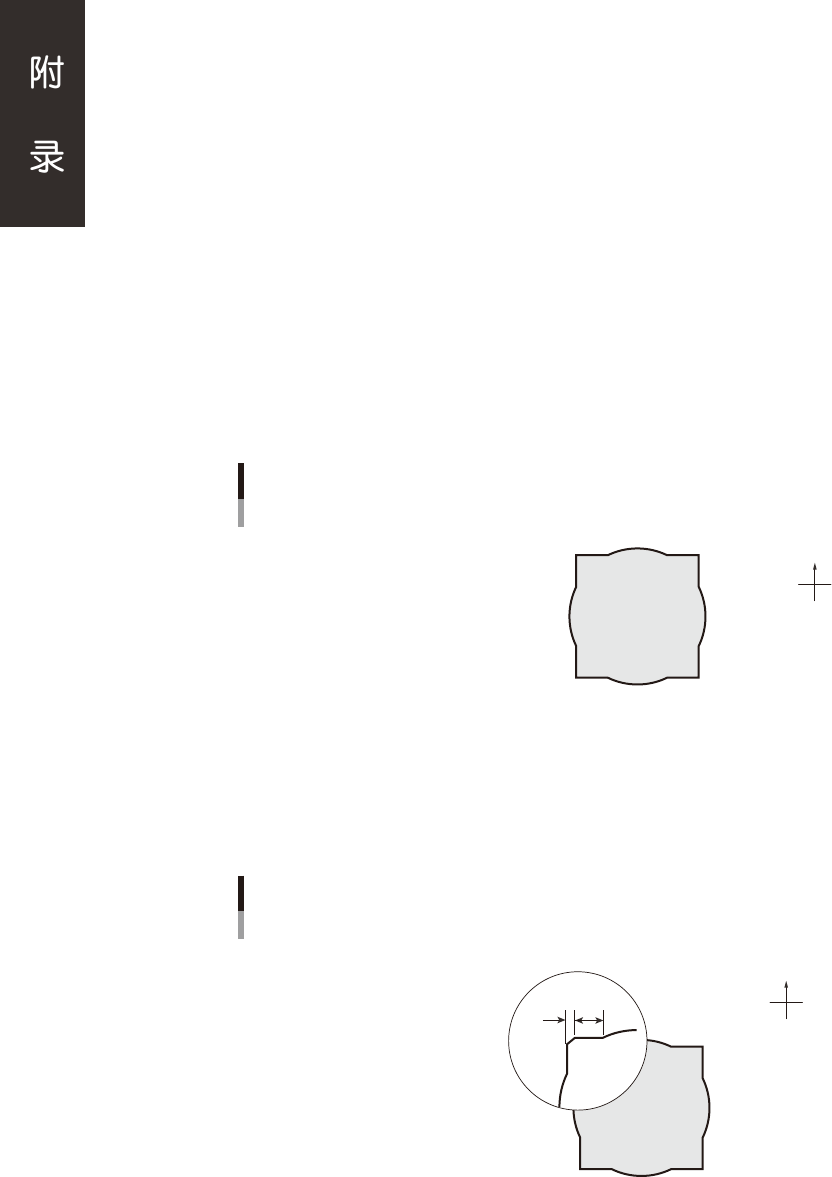

11: 4 角基准识别
使用 4 个角附近的直线，对近似矩形的元件进行定位时使用。
特殊长方形
11: 4角基准识别 元件例
N
S
EW
仰视图
25744-P0-00
边缘检测开始位置 (mm)
指定从矩形部的端面到可确保精度的直线的距离 ( 如下图 A)。
边缘检测宽度 (mm)
指定可确保精度的直线部分的长度 ( 如下图 B)。
特殊长方形
边缘检测开始位置、边缘检测宽度 元件例
N
S
EW
A B
25745-P0-00
矩形尺寸 X、Y(mm)
指定矩形部分的尺寸。
A-45
A4.元件数据自动调整功能
A4.1 功能概要
本功能，是可以根据生产中多个元件的识别结果创建最佳元件识别参数的功能。
‧
可以减少被废弃的元件数
对有偏差的元件、因有多家供应商而存在尺寸差异的元件，可以减少因识别错误而被废弃的情况。缩短修改元件数据所需
的时间，将被废弃的元件数控制到最低。
‧
可以续用调整的结果
满足指定的条件时，可以自动将调整结果续用到其它基板程序。通过续用调整结果，其它基板程序可以不必从头开始进行
数据调整。
A4.1.1 适用机型与适用版本
可以使用本功能的机型与机器软件的版本，如下表所示。
适用机型 YS 系列贴片机 YSM40、Z:LEX (YSM20)
适用版本 V3.45STD R1.000 以上 V4.45STD R1.000 以上
A4.1.2 对象元件与对象参数
可以使用本功能的“校正类型”、“算法”与可以进行调整的对象参数，如下表所示。
校正类型、算法
对象参数
形状参数 识别参数
補校正组 校正类型 算法 外形尺寸 XY 引脚宽度 元件识别尺寸 XY 公差
芯片元件
标准芯片
标准
✓ ✓
电极有缺少的芯片的识别
✓ ✓ ✓
电极亮度检查
✓ ✓ ✓
方向判定
✓ ✓ ✓
中央部亮度检查
✓ ✓ ✓
重试电极中心检测
✓ ✓ ✓
芯片阵列识别
✓ ✓ ✓
MELF 芯片 标准
✓ ✓ ✓
裸芯片
标准
✓ ✓
尺寸匹配识别
✓ ✓
微型裸芯片识别
✓ ✓
特殊芯片 标准
✓ ✓
微型芯片 标准
✓ ✓
✓
：可以使用 空栏 ：不可以使用
c
注意
即使画面中只显示了“引脚宽度”，在进行数据调整时也会从“引脚宽度 N1”与“引脚宽度 S1”双方进行数据调整。但，“编辑模式”
为“详细”时，若“引脚组数 E”与“引脚组数 W”的设定值都在 1 以上，则“引脚宽度 E1”与“引脚宽度 W1”也是数据调整的
对象参数。
A-46
A4.2 功能详细内容
元件数据自动调整功能，由元件信息调整功能与调整结果续用功能组成。
A4.2.1 元件信息调整功能
本功能，是对元件信息进行自动调整的功能。
‧
在自动运行过程中对元件进行识别时测量元件尺寸 X、Y 以及引脚宽度，并在每个吸附组结束时计算出平均值反映到元件
信息中。
‧
启用“公差调整”时，当达到指定的抽样数 ( 元件个数 ) 仍会继续计算公差并反映到元件信息中。超过指定的抽样数时，
通过删除最旧的样品值添加新的样品值，可以始终将最新的样品值反映到元件信息中。
n
要点
发生识别错误的元件，只要元件尺寸以及引脚宽度的测量成功，就会被作为样品值添加。( 但，元件尺寸或引脚宽度中任何 1 项参
数超过了设定的“抽样容许率”
*
时除外。)
元件数据自动调整流程
吸附元件
识别元件
贴装元件
进行调整
存储“元件尺寸 X、Y”、
“引脚宽度”的识别结果
开始调整
1 个贴装头的调整
Yes
No
No
No
Yes
Yes
是可以使用调整的元件吗？
低于“抽样容许率”
*
吗？
添加样品值
计算“元件尺寸 X、Y”、“引脚宽度”的平均值
达到了指定的“抽样数”
*
吗？
将调整结果反映到元件信息中
删除就样品值
调整结束
1 个贴装头的调整结果
计算公差
＜1 个吸附组内的流程＞ ＜1 个贴装头的流程＞
*
“ 抽样容许率”、” 抽样数”在 [ 机器设置 ] -“规格信息”-“元件数据自动调整规格”画面中指定。
25400-P2-00
