2-10 2 如下图所示，如果在其它位置设置基板原点，则输入从 X 坐标 5mm、Y 坐标 5mm 的位置至基板原点的相对位置坐标。 ● 位置为基板原点时， 输入X=7.00、Y=7.00 ■ 基板原点≠X坐标5mm，Y坐标5mm位置 基板原点 ■ 基板原点＝基板角 当以前侧为基准，基板从右向左 传送时，如果以基板角为基板原 点时，输入X=-5.00、Y=-5.00。 7mm 5mm 7mm 5mm X Y 基板传送方向 5mm 5mm…
2-9
2
1.3 位移参数
位移参数中主要设置以基板原点为基准的位移数据，由多个同类基板集中形成的拼板基板，则输入以基准拼板为
基准的位移数据。
n
要点
合并基板程序时，必须按轨道切换按钮切换至想要操作的轨道后再进行设置。
2
1
3 4 5 6

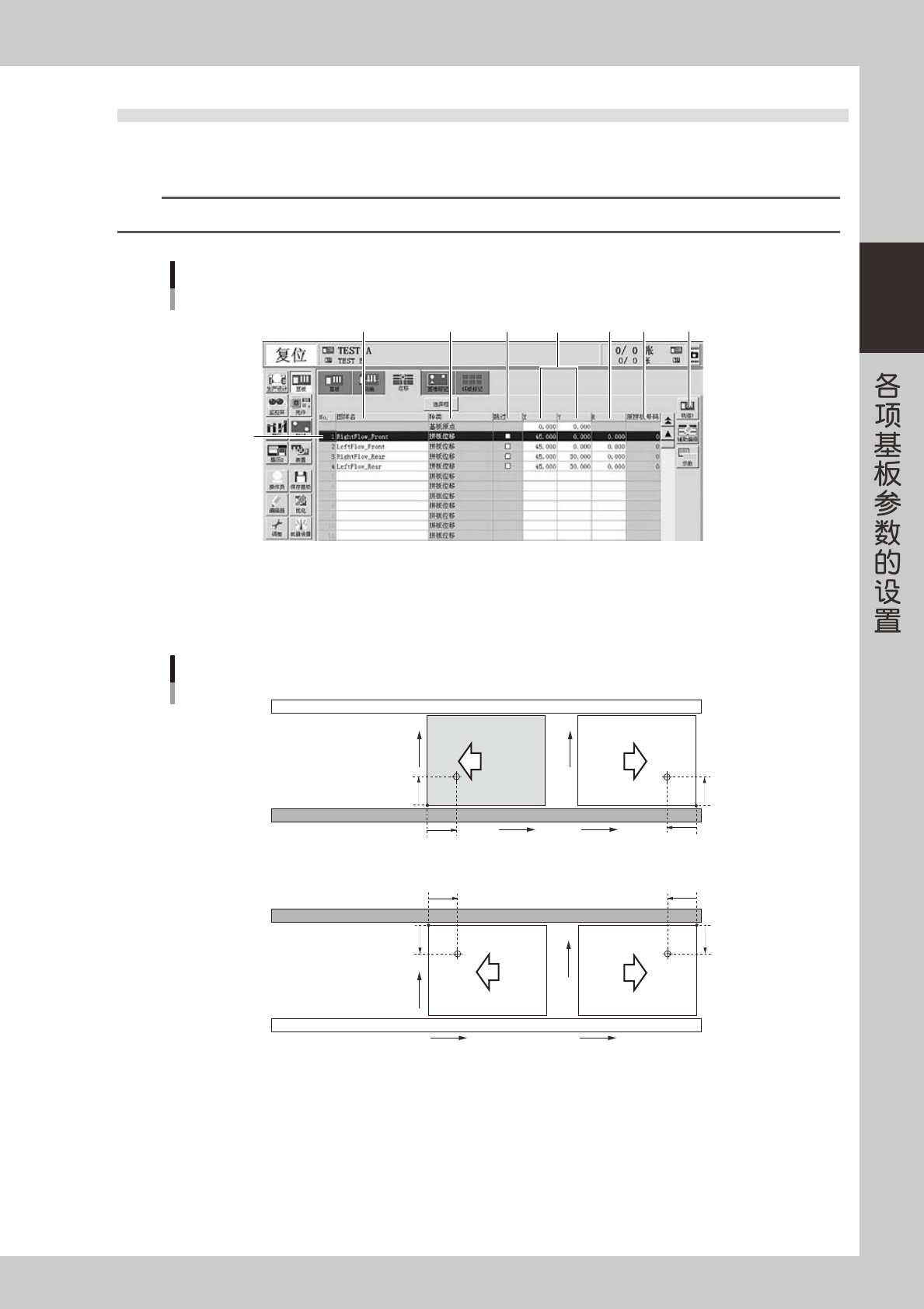

位移参数画面
以双轨贴片机的合并基板程序为例
7
轨道切换按钮
26203-P2-20
1. 基板原点
在参数列表的第 1 行输入基板原点的 XY 坐标。
以前侧传送轨 ( 机器正面一侧 ) 为基准时，将基板下游侧前角到 X 坐标 5mm、Y 坐标 5mm 的位置设为 X=0.00、Y=0.00。
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
5mm
5mm
X
Y
X
Y
X
Y
〈前侧传送轨为基准〉
基板原点位置
〈里侧传送轨为基准〉
基板传送方向
25207-P2-00
2-10
2
如下图所示，如果在其它位置设置基板原点，则输入从 X 坐标 5mm、Y 坐标 5mm 的位置至基板原点的相对位置坐标。
●
位置为基板原点时，
输入X=7.00、Y=7.00
■ 基板原点≠X坐标5mm，Y坐标5mm位置
基板原点
■ 基板原点＝基板角
当以前侧为基准，基板从右向左
传送时，如果以基板角为基板原
点时，输入X=-5.00、Y=-5.00。
7mm
5mm
7mm
5mm
X
Y
基板传送方向
5mm
5mm
X
Y
基板传送方向
25208-P2-00
2. 图样名
输入拼板名。
3. 种类
最上行为“基板原点”、第 2 行以后为“拼板位移”( 不可更改 )。
4. 跳过
被选中的拼板不会贴装元件。
进行了拼板扩展 ( 有参考 ) 的拼板显示为 Note。想要跳过该拼板时，按“生产设计”画面的 [ 跳过拼板 ] 按钮进行设置。
5. X、Y
输入基板原点至各拼板原点的坐标。按 [ 示教 ] 按钮，还可以进行示教与跟踪。
6. R
输入相对于基准拼板的旋转角度。
基准拼板
(No.1拼板位移)
其它拼板
R
R 数据
0° 180° 90° -90°
拼板
拼板
拼板
拼板
拼板
25209-P2-00
7. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“3.3.1拼板位移的扩展”。
2-11
2
1.4 基准标记参数
基准标记功能是指，对设置在基板上的基准标记进行识别，根据识别结果，对因基板的基准孔、外形加工误差、
基板固定装置所产生的误差以及基板局部变形进行校正的功能。想要使用此功能，必须设置基准标记。基准标记
以 2 点或 4 点为 1 组，各个标记的形状也可以不相同。想要使用基准标记的数据，必须预先在标记信息中登录。
( 参阅本章“4. 建立标记信息”。)
n
要点
合并基板程序时，必须按轨道切换按钮切换至想要操作的轨道后再进行设置。
基准标记参数画面
以双轨贴片机的合并基板程序为例
轨道切换按钮
4
1
5 6 87 9
2
3
10
26208-P2-20
1. 基板、拼板、局部
基准标记大致分为以下 3 种，以基板为单位设置的基板基准标记，以拼板为单位设置的拼板基准标记，
以贴装数据为单位设置的局部基准标记。将想要使用的基准标记设置为“执行”。想要更改时，按 [ 编辑 ] 按钮。
2. 基板
在参数列表的最上行，设置基板基准标记。
3. 拼板
在参数列表的第 2 行，设置拼板基准标记。
4. 图样名
输入基准标记的名称 ( 第 1 行和第 2 行不能输入 )。
5. 种类
在参数列表的第 3 行以下，指定局部基准标记的种类。从“点”、“局部”、“4 点局部主”、“4 点局部次”中选择。
6. X1、Y1
输入以基板原点为基准的基准标记 1 的 XY 坐标值。按 [ 示教 ] 按钮，可以进行示教。
7. 标记 1
输入基准标记 1 使用的标记号码 ( 在标记信息中已登录的标记 )。
8. X2、Y2
输入以基板原点为基准的基准标记 2 的 XY 坐标值。按 [ 示教 ] 按钮，可以进行示教。
9. 标记 2
输入基准标记 2 使用的标记号码 ( 在标记信息中已登录的标记 )。如果标记 2 的标记号码与标记 1 相同，也可以输入 0。
n
要点
标记 XY 坐标也可以按 [ 示教 ] 按钮，通过示教得到，但此坐标数据的准确性直接影响贴装精度，因此建议输入准确的设计数据。
10. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，此栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 5 章“3.3.1拼板位移的扩展”。
