4-28 4 [重新排列]按钮 元件 26418-P2-00 ■ 删除空行整理 删除没有元件数据的空白行，并按顺序从元件号码 1 号开始排列有效数据。 ■ 以送料器安装号码整理 按送料器安装号码排列元件数据。
4-27
4

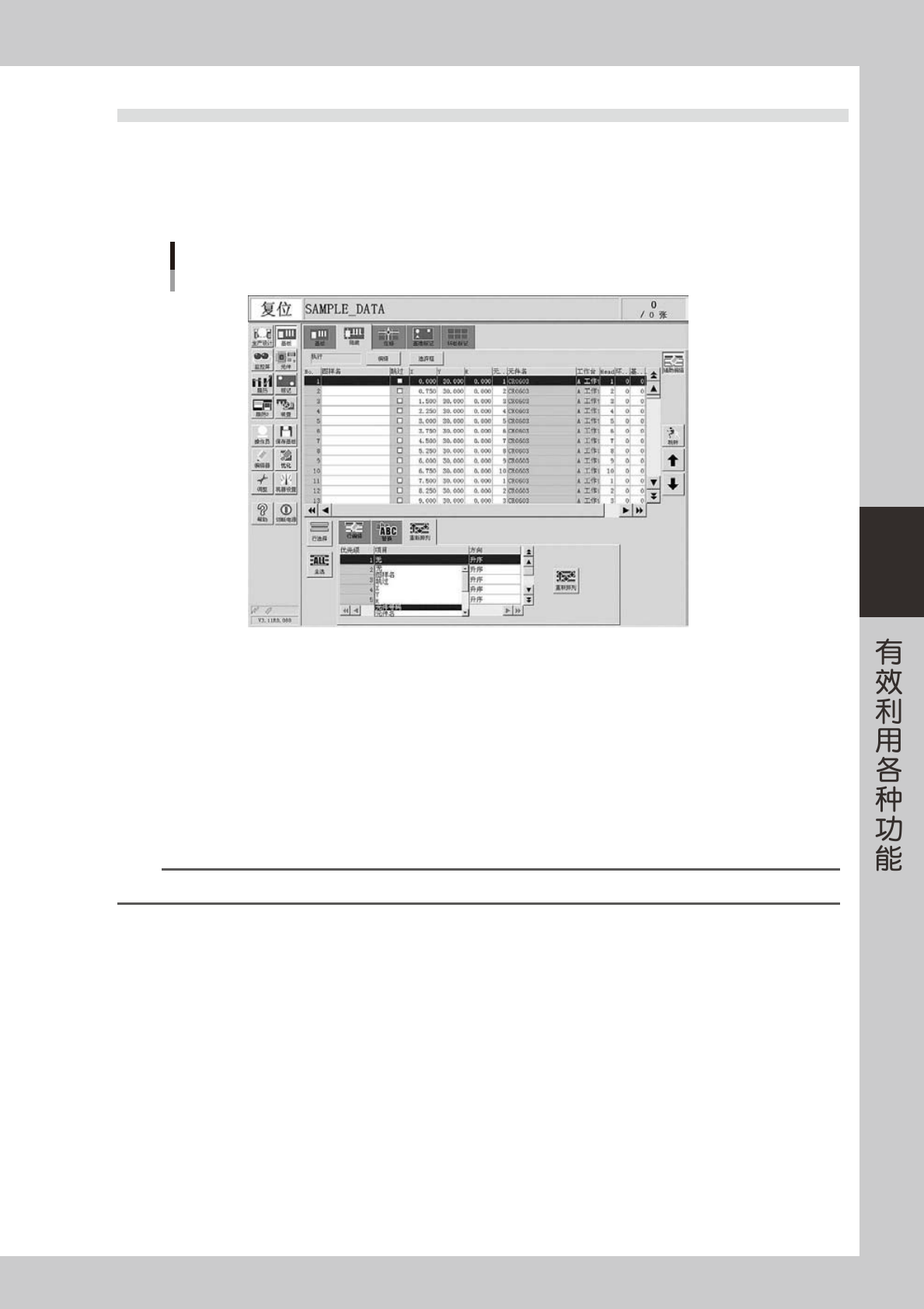

4.5 重新排列
“重新排列”选项卡画面的显示内容，根据所选按钮不同有下列两种显示。
· [ 基板 ] 按钮画面内的重新排列对象为 ：贴装、位移、基准标记、坏板标记。
· [ 元件 ] 按钮画面内的项目为：“删除空行整理”和“以送料器安装号码整理”。
[重新排列]按钮
基板
26417-P2-00
■ 优先级
此号码决定重新排列的优先级。最多可以设置 10 级。
■ 项目
选择进行重新排列的项目。所选选项卡内的项目以列表形式显示。
■ 方向
选择重新排列的方向，即选择升序或降序。
■ [ 重新排列 ] 按钮
重新排列数据。
n
要点
如果没有指定选择范围，则所有行都为选择范围。
4-28
4

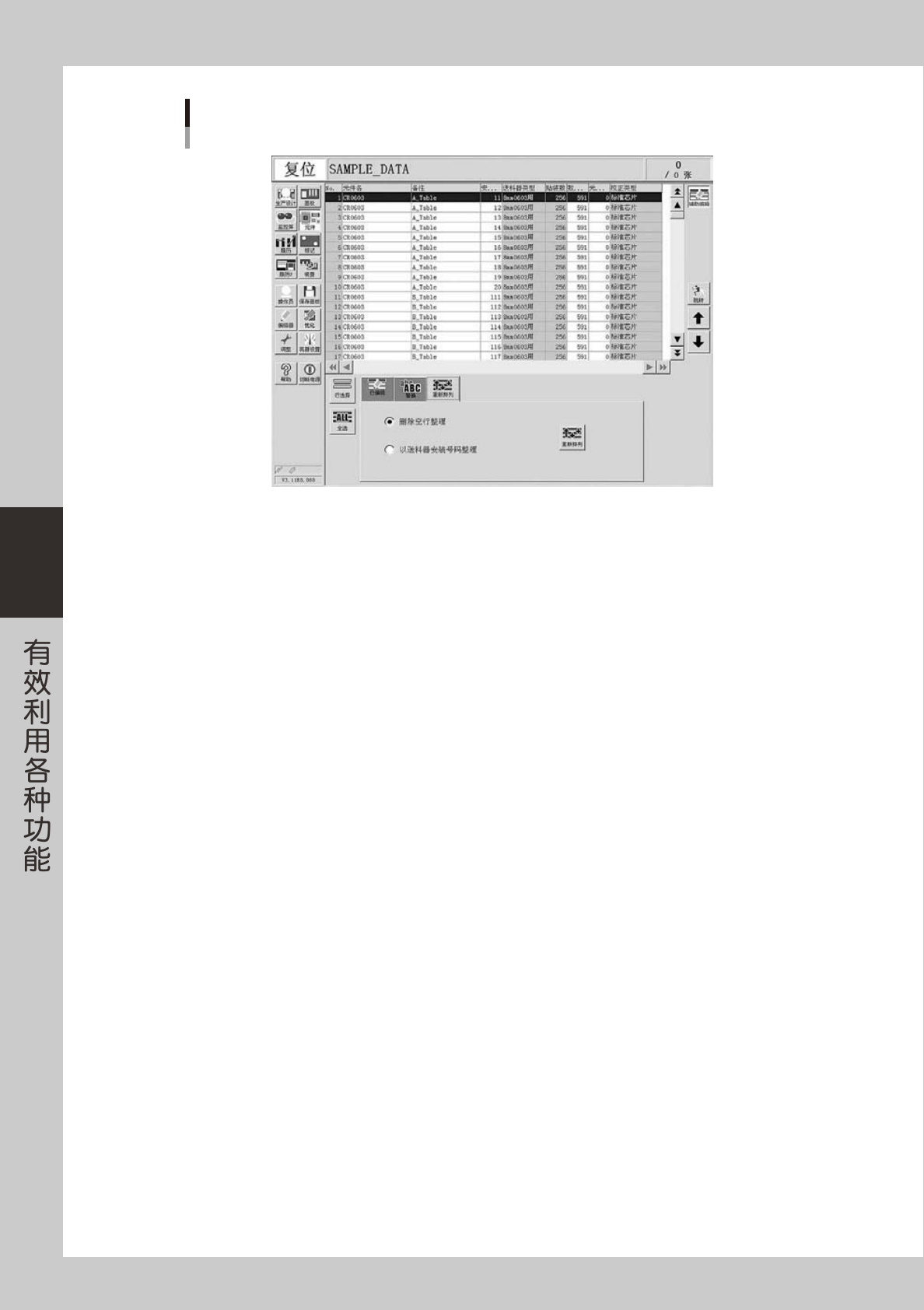

[重新排列]按钮
元件
26418-P2-00
■ 删除空行整理
删除没有元件数据的空白行，并按顺序从元件号码 1 号开始排列有效数据。
■ 以送料器安装号码整理
按送料器安装号码排列元件数据。
4-29
4

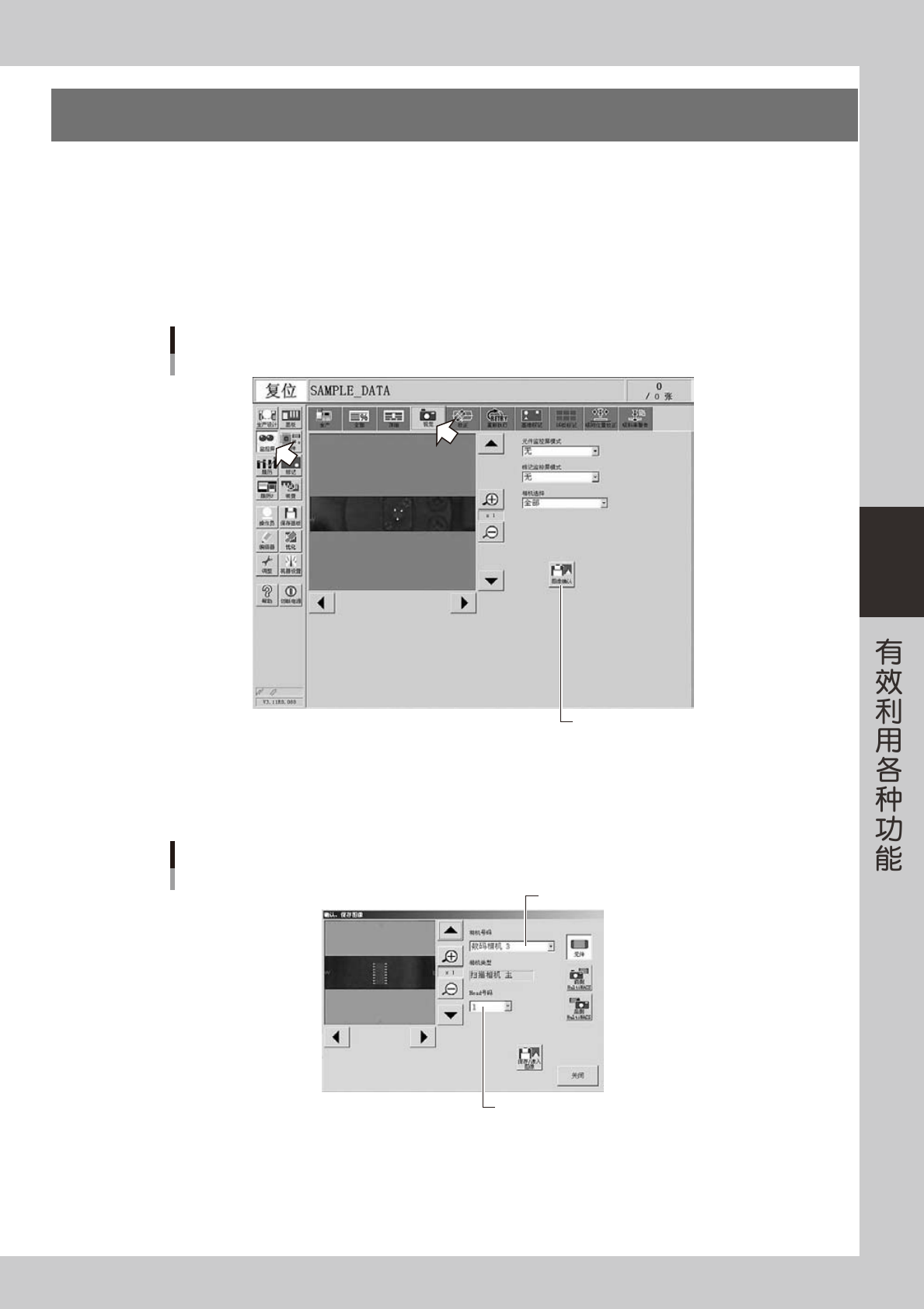

5.确认、保存识别图像的功能
此功能，是在自动运行中贴片机突然停机时，对停机前每个识别装置识别的图像分别进行确认、保存的功能。
可用于分析贴片机停机时的识别错误等问题。
■ 使用方法
1
按 [ 图像确认 ] 按钮。
按 [ 监控屏 ] 按钮，从“视觉”选项卡画面中选择 [ 图像确认 ] 按钮。
按此按钮
[图像确认]按钮
26419-P2-00
2
选择图像。
切换相机号码和 Head 号码，选择想要确认或保存的图像。
选择相机
选择贴装头
图像的选择
26420-P2-00
