按 [ 示教 ] 按钮，进行示教。
示教的输入方法有“单点输入”和“多点输入”。
1. 单点输入
将贴装头移至目标位置，在图像显示区中确认目标位置。将画面的十字准线的交点对准目标对象的中心，
按 [ 示教 ] 按钮，在 Step3 中所选数据的坐标值由示教自动输入。

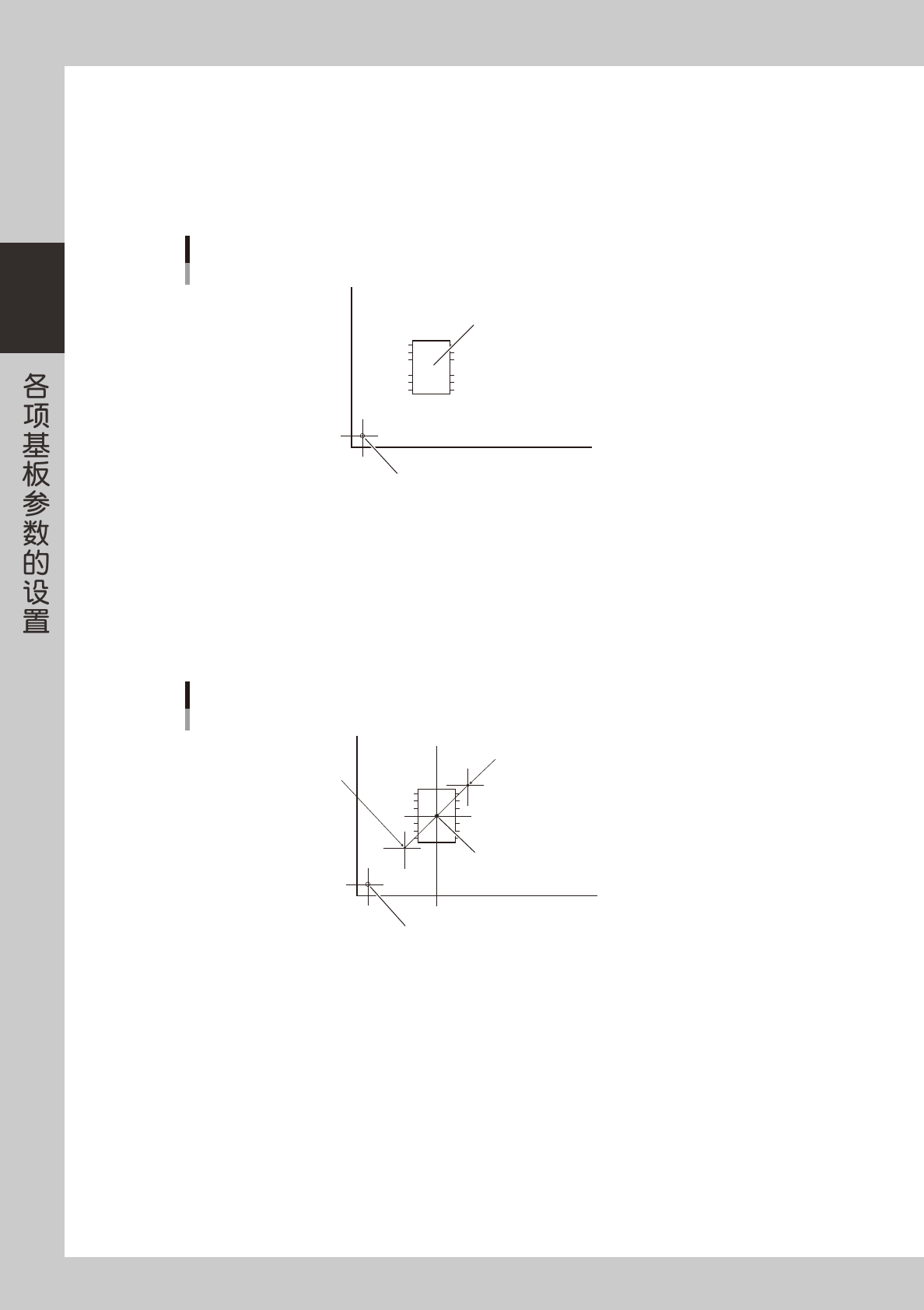

示教
单点输入
目标位置
中心坐标值（X, Y）
基板原点
25243-P2-00
1. 多点输入
多点输入方法有下述两种。
输入方法 1
将示教装置移至 1 的第 1 点，与图像显示区的中心位置对准，按 [ 多点 ] 按钮。然后，再将示教装置移
至 2 的第 2 点，按 [ 示教 ] 按钮。“多点确定数”变为 2。按 [ 示教 ] 按钮时，在 Step3 中所选数据的
坐标值 XY 自动变为连接 2 点的中心坐标值 XY。
示教
多点输入
中心坐标值（X, Y）
基板原点
第1点
第2点
1
2
25244-P2-00
2-79
2
输入方法 2
使用图像显示区右下方的 [ 点击移动 ] 按钮和 [ 多点 ] 按钮。该输入方法，要求所有需要示教的点标记
必须全部显示在图像显示区中。将示教装置移至 1 的第 1 点。按 [ 点击移动 ] 按钮，将十字光标与 1
对准后，按 [ 多点 ] 按钮。然后，再将十字光标与 2 对准后，按 [ 多点 ] 按钮。3、4 与前述同一方法
进行示教。点击最后 1 点后，按 [ 示教 ] 按钮。由此确定示教的点位置。如果对 4 个位置进行点示教，
则多点确定数变为 4。坐标值由示教自动输入 4 点的中心坐标值。
参考
按 [ 点击移动 ] 按钮，将光标移至画面中心，箭头光标变为十字光标。将十字光标与元件标记对准后按鼠标按钮，相机移动，元件
的标记部分移至画面的中心。
示教

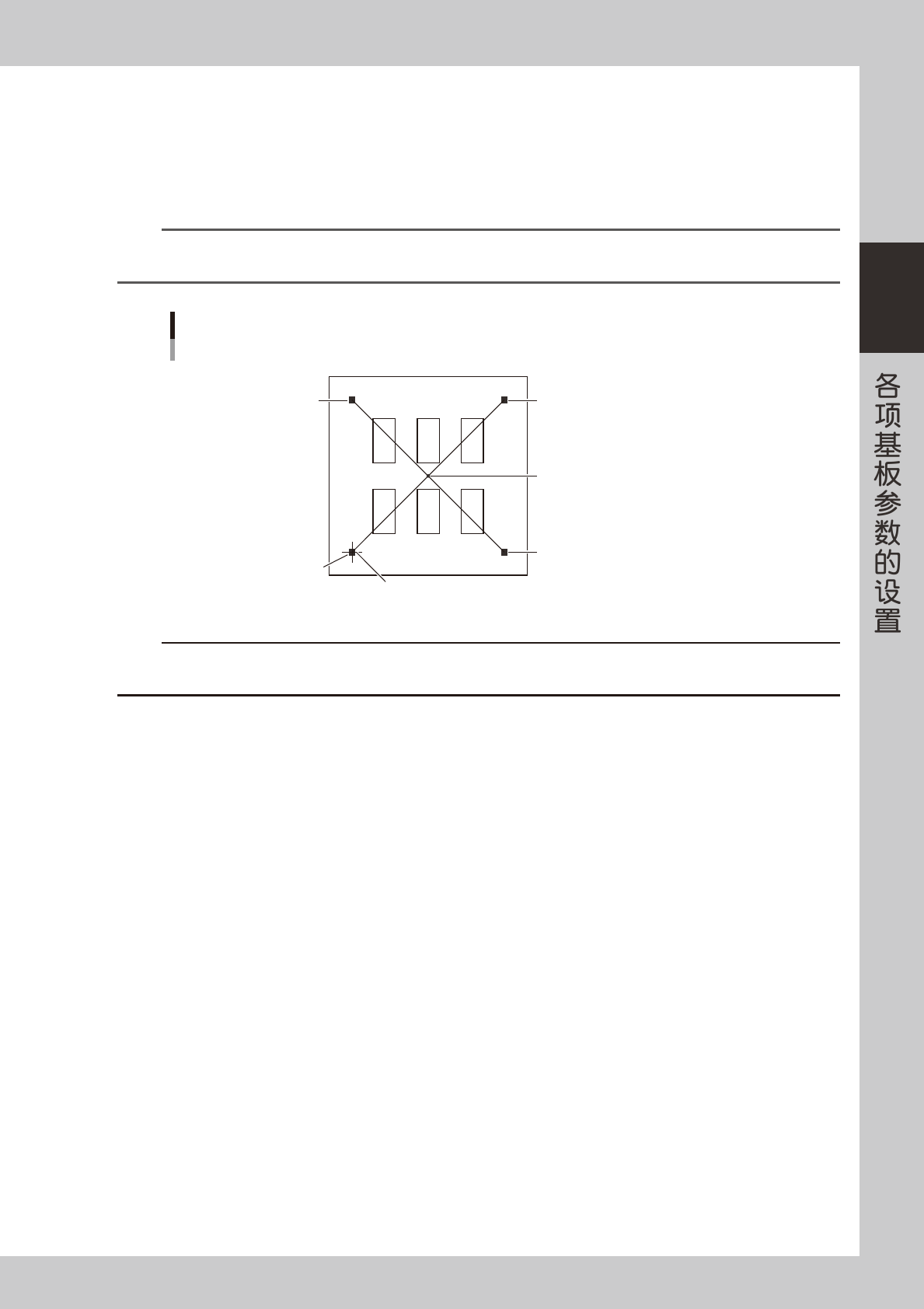

多点输入
第3点
第2点
第4点
第1点
中心坐标值（X, Y）
图像显示区画面
十字光标
4 3
1
2
25245-P2-00
c
注意
弄错示教点时，按 [ 清除 ] 按钮。每按 1 次，退后 1 个示教点。但，按 [ 示教 ] 按钮后，坐标值即被确定。确定之后，即使按 [ 清除 ]
按钮，点位置也不会再退后返回前一示教点。必须从头开始重新进行点示教。
2-80
2
7.3.2 光标示教
光标示教，是在图像显示区中显示任意大小的示教框，求其中心位置的方法。一般在求取比通常示教更准确的坐
标时使用。但是如果整个对象标记或图样无法全部显示在图像显示区内时，无法使用。
1
打开光标示教画面。
按“光标”选项卡，打开光标示教画面。
2
固定基板。
将基板固定在传送轨上。
3
设置条件。
设置“工作台”( 仅限有多个工作台的贴片机 )、“示教装置”、“速度”、“基准标记校正”。
有关条件的设置，参考前述“7.1 跟踪功能”。
4
选择想要进行示教的数据行。

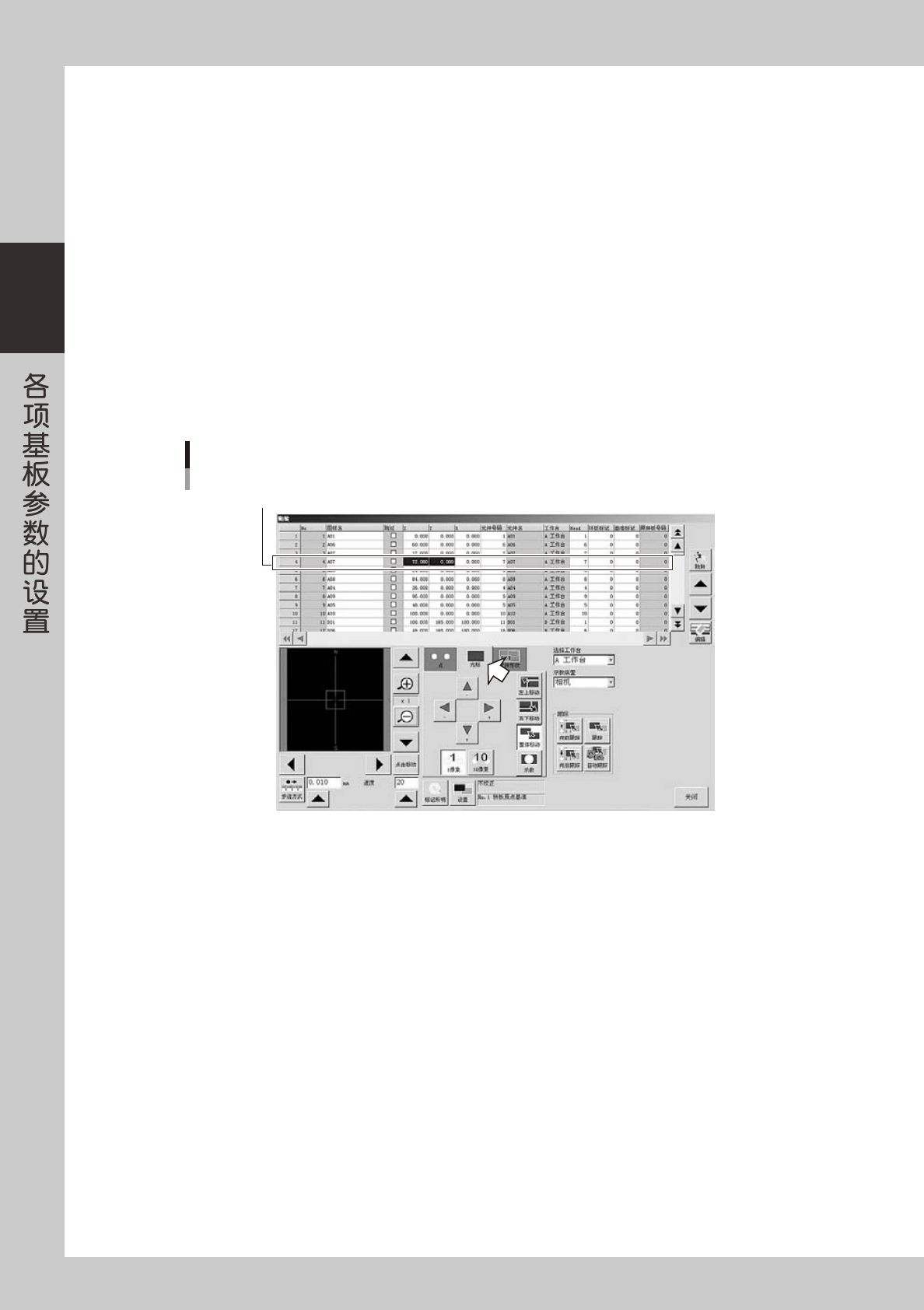

光标示教画面
选择想要进行示教的数据行
26247-P2-10
5
将相机移至目标位置。
按“点”选项卡，返回点示教画面，使用箭头按钮，将在 Step3 中设置的示教装置移至目标位置。此时，
务必确认身体的任何一部分没有进入示教装置的可动范围内。
6
调节标记照明。
如果图像显示区中没有显示出目标对象，按 [ 标记照明 ] 按钮。
外圈照明级别与内圈照明级别为 OFF 或 0 时，改为 +4，确认图像显示区中显示的目标对象或标记。同轴
照明设置为 0。
IR 外圈照明、IR 内圈照明是红外线照射，用于有光泽或表面凹凸不平的元件。
