6. 调整提取的边缘
接下来对自动提取的边缘进行调整。
智能识别时，如果边缘数太多，识别处理会很费时间 ；如果太少，会增大元件被误识别的可能性。
因此，请按照下表提示的内容进行调整。
项目 内容
调整边缘界限值 如果边缘数太多或太少时，可以调整边缘检测用的界限值，使边缘数增多或减少。
压缩边缘 如果边缘数太多，可以进行压缩，删除边缘数。
手动删除边缘 手动删除被误检测的元件以外的部分和创建样板时不用之处的边缘。
“创建样板”选项卡画面
3
4
5
7
8
1
2
4
6
11
109
26463-P2-00
1. 边缘数
显示当前的边缘数。
当边缘数进入下列异常值范围内时，背景颜色会切换为如下所示的颜色以示警告。
‧
超过 500 时，显示为黄色。
‧
0 〜 99 或超过 1000 时，显示为红色。
此时，必须调整界限值或进行压缩，使边缘数进入正常值范围内。
2. 边缘界限值 ( 输入框 )
直接输入边缘界限值进行调整。
3. 边缘界限值 ( 滑动条 )
用鼠标拖动滑动条，调整边缘界限值。
4. 边缘界限值 ( 左右箭头按钮 )
每按 1 次按钮，边缘界限值就 ±1。
5. 手动压缩
启用手动压缩。勾选此选择框后，压缩比下拉框会被激活。
6. 压缩比
选择进行手动压缩时的比率。可在 1/1 〜 1/10 的范围内选择。
自动压缩时的压缩比以灰色显示。
7. 手动删除边缘
启用手动删除边缘。勾选此选择框后，8 〜 11 的按钮会被激活。
8. [ 点 ] 按钮
按此按钮，手动删除切换至点删除模式。
图像显示区中的鼠标光标变为橡皮擦形状，拖动鼠标，橡皮擦所到位置的边缘即被删除。
4-50
4
9. [ 矩形 ] 按钮
按该按钮，手动删除切换到矩形删除模式。
可以一次性删除在图像显示区中拖动鼠标所框住的矩形范围内的边缘。
10. [ 撤销 ] 按钮
撤销上一次删除动作，返回前一状态。
使用点删除模式删除了边缘时，不会只 1 点 1 点地撤销删除，而是撤销 1 次删除动作，即拖动 1 次鼠标所删除的部分会全部
恢复。
11. [ 全部撤销 ] 按钮
撤销全部删除动作，返回到最初的状态。
c
注意
‧
如果从“创建样板”选项卡画面返回“捕捉图像”选项卡画面，所调整的边缘会被删除，必须从提取边缘重新开始操作。
‧
手动删除边缘之后，如果进行压缩，所调整的边缘会被删除，必须重新进行编辑。
7. 指定元件的中心
指定元件的中心位置。
进入“创建样板”选项卡画面，进行边缘检测时，所提取的边缘的外接矩形以绿色虚线显示，该绿色虚线框的中心即被自动
指定为元件的中心。
但，如果对提取的边缘进行了调整时，边缘的外接矩形可能会发生变化，因此需重新指定元件的中心。
按 [ 自动 ] 按钮，可以自动重新指定元件的中心。
此外，如果有意使中心位置偏离时，用手动操作也可以指定中心位置。

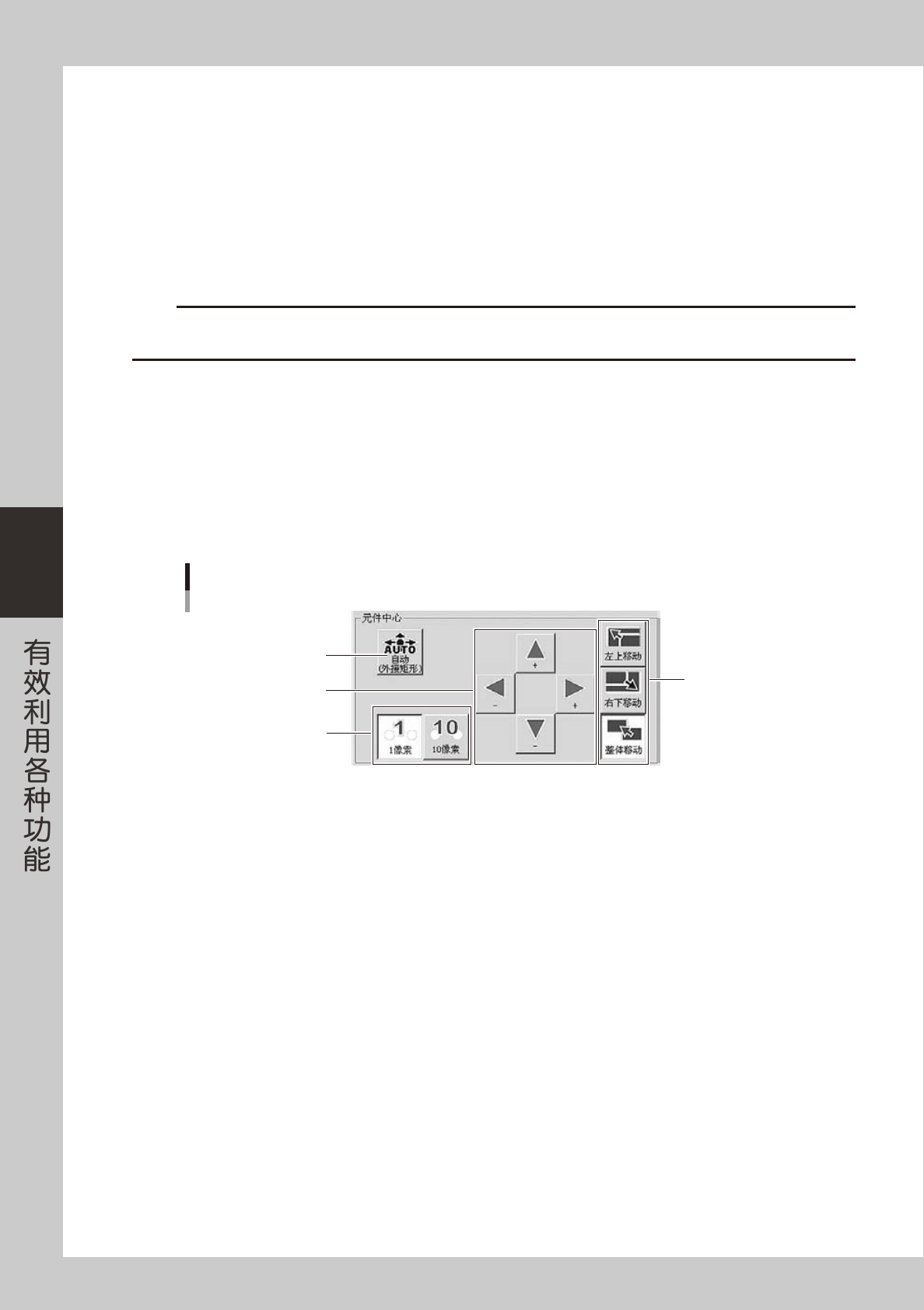

“元件中心”分组框
4
3
1
2
26464-P2-00
1. [ 自动 ( 外接矩形 )] 按钮 ( 自动检测元件中心 )
按该按钮，自动检测出元件的中心，并在图像相识区中显示外接矩形与中心位置。
外接矩形 ：以矩形框住的有边缘存在的最大最小 XY 坐标范围。
中心位置 ：外接矩形两条对角线的交点。
2. 移动对象按钮 ( 手动检测元件中心 )
左上移动 ：以右下角为基准点，调节元件中心检测框的大小。
右下移动 ：以左上角为基准点，调节元件中心检测框的大小。
整体移动 ：使元件中心检测框移动位置。
选择移动对象之后，按 4. 的箭头按钮，可以调节检测框的大小或移动检测框。
3. 移动量按钮 ( 手动检测元件中心 )
选择调节元件中心检测框的大小或移动检测框时点击 1 次箭头按钮的移动量。
4. 箭头按钮 ( 手动检测元件中心 )
按箭头按钮，调节元件中心检测框的大小或移动检测框。按照在“移动对象按钮”和“移动量按钮”中所选择的对象和移动
量移动。
4-51
4
8. 进入识别测试画面
按 [ 继续 ] 按钮，进入“识别测试”选项卡画面。
根据在“创建样板”选项卡画面创建的数据，创建智能识别用的样板数据。
9. 指定识别条件
指定智能识别用的识别条件。
项目 说明
边缘界限值
元件的反光较暗时，如果将边缘界限值设置得比创建样板时低，则可以检测出更多的边缘。
建议设置为 20 以上的值。
最低匹配度
指定判定样板数据与识别图像的匹配度 ( 边缘重合度 ) 的基准。
如果匹配度低于在此所指定的最低匹配度的值时会发生识别错误。
如果将此最低匹配度设得过低，会导致发生元件误识别或误判定，因此建议设置为 80 以上的值。
角度检测范围
设置可以检测出元件的角度。
建议设置为不超过 20 的值。

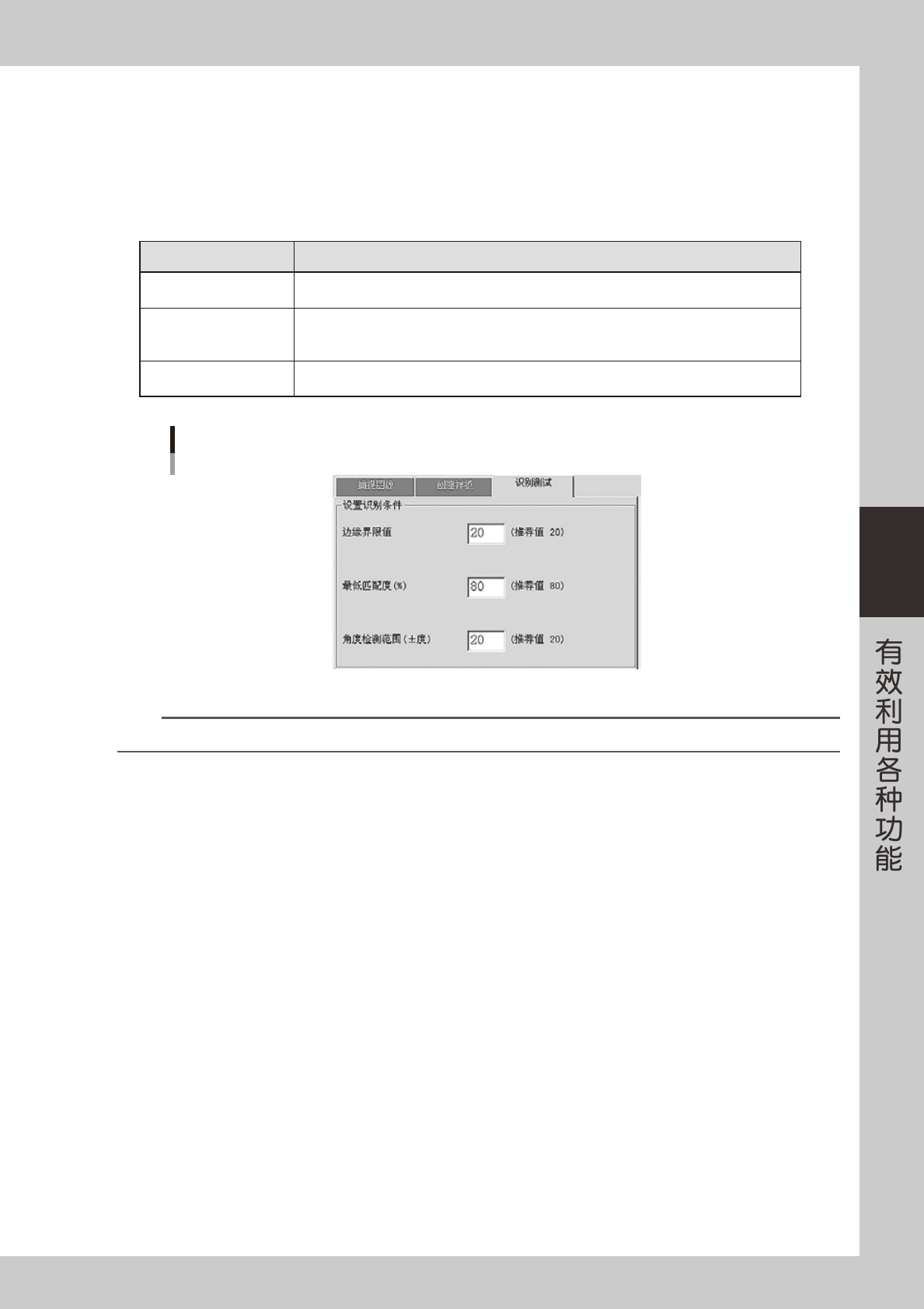

“设置识别条件”分组框
26465-P2-00
n
要点
此处的边缘界限值，是识别时使用的界限值，与创建样板时的边缘界限值不同。
