A-55 A5.2 元件识别数据的自动创建步骤 A5.2.1 自动创建“校正类型”与尺寸数据 不知道应该选定哪种“校正类型”时，建议使用自动创建“校正类型”与尺寸数据的方法。 下面，介绍自动创建的步骤。 1 输入元件的基本信息。 在“元件”画面，选定准备创建的元件数据之后， 输入下列必要信息。 “基本”选项卡 ： “使用吸嘴” 、 “供料形态” 、 “料带种类”等 “吸料”选项卡 ： “送料器安装位置”等 “形状”选项卡 ： …
A-54
A5.1.1 适用机型与适用版本
可以使用本功能的机型与机器软件的版本，如下表所示。
适用机型 YS 系列贴片机 YSM40、Z:LEX (YSM20)
适用版本 V3.46STD R1.000 以上 V4.50STD R1.000 以上

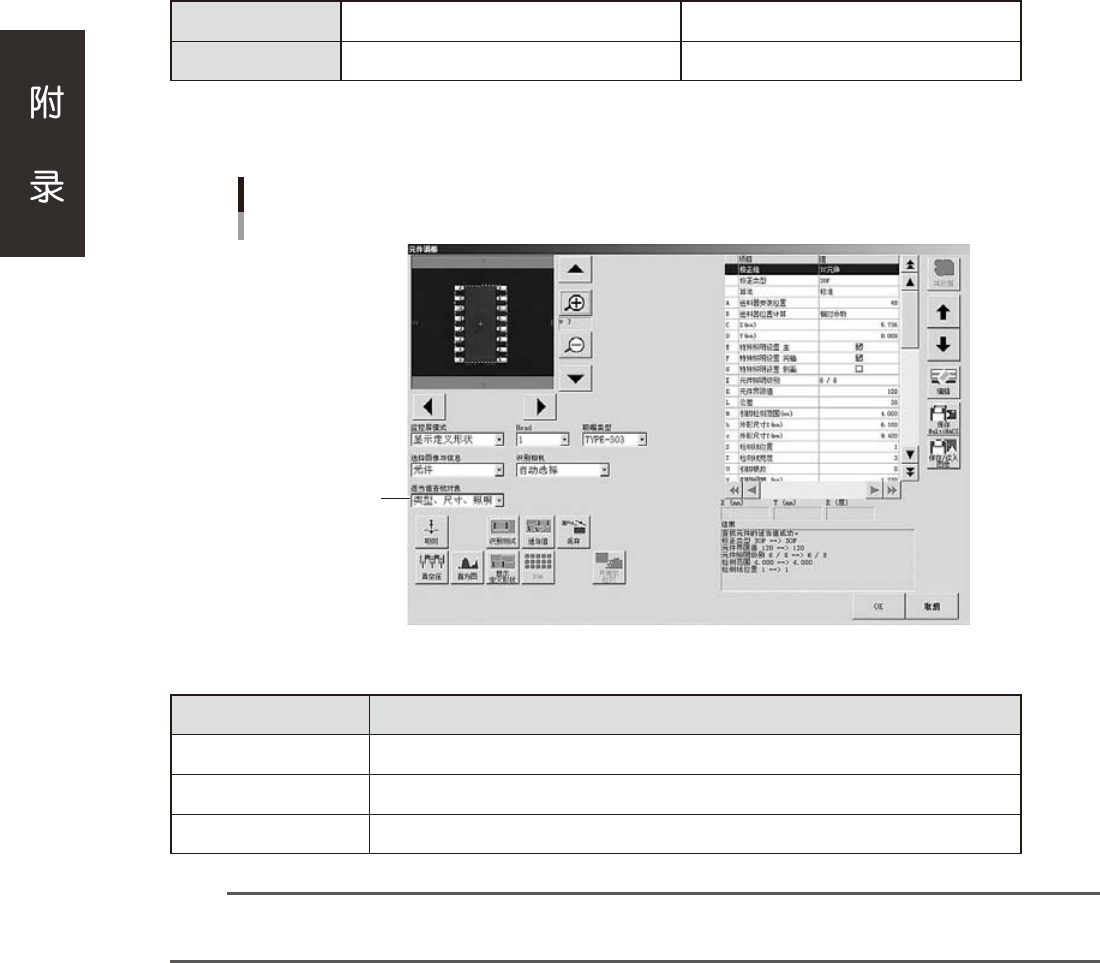

A5.1.2 “适当值查找对象”下拉框
适当值查找对象
下拉框
设置此处
26500-P2-00
■ “适当值查找对象”的设置项目
项目名 按下 [ 适当值 ] 按钮时的动作
照明 自动将“元件照明级别”、“元件界限值”等参数调整到最佳设定值。
尺寸、照明 “校正类型”不变，自动创建元件的外形尺寸等。同时，查找“元件照明级别”等参数的最佳值。
类型、尺寸、照明 自动创建“元件类型”与元件的外形尺寸等。同时，查找“元件照明级别”等参数的最佳值。
n
要点
‧
可以自动创建的对象参数，请参照本章后述“A5.3.1 自动创建的对象参数”。
‧
为防止误操作“适当值查找对象”下拉框，可通过编辑操作级别分别设置各操作人员的操作权限。
A-55
A5.2 元件识别数据的自动创建步骤
A5.2.1 自动创建“校正类型”与尺寸数据
不知道应该选定哪种“校正类型”时，建议使用自动创建“校正类型”与尺寸数据的方法。
下面，介绍自动创建的步骤。
1
输入元件的基本信息。
在“元件”画面，选定准备创建的元件数据之后，
输入下列必要信息。
“基本”选项卡 ：
“使用吸嘴”、“供料形态”、“料带种类”等
“吸料”选项卡 ：
“送料器安装位置”等
“形状”选项卡 ：
“外形尺寸 X、Y”、“外形尺寸 元件厚度”
26501-P2-00
n
要点
‧
“外形尺寸 X、Y”只需大致决定相机的拍照范围即可，
因此即使输入的值不准确也不会影响自动创建。
‧
第 1 次拍照按下列设置进行，无需设置与照明相关的参数。
“特殊照明设置 主” ：勾选
“特殊照明设置 同轴” ：勾选
“特殊照明设置 侧面” ：不勾选
“元件照明级别” ：7/8
2
吸附元件。
1. 按 [ 元件调整 ] 按钮，打开“元件调整”画面。
2. 指定使用的贴装头号码，按 [ 吸附 ] 按钮。
3. 使贴装头前端的吸嘴吸附元件。
3
进行自动创建。
1. 从“适当值查找对象”下拉框中选定“类型、
尺寸、照明”。
2. 按 [ 适当值 ] 按钮，自动根据元件图像确定
“校正类型”与“外形尺寸”等值，并自动将
“元件照明级别”与“元件界限值”等参数调整
到最佳值。
26502-P2-00
4
结束自动创建。
若结果显示框内显示“查找元件的适当值成功”，
即自动创建成功。
自动创建的外形尺寸等值可在上部的表格中查看。
26503-P2-00
参考
“监控屏模式”自动切换到“显示定义形状”，图像显示区中
叠加显示识别到的元件图像与元件定义形状。
n
要点
查找元件的适当值失败时，请参照本章后述“A5.2.3 适当值
查找失败时”。
设置元件的基本信息
Step 1
选择适当值查找对象
Step 3
显示查找的适当值结果
Step 4
A-56
A5.2.2 只自动创建尺寸数据
“校正类型”不变，只需创建元件外形尺寸或引脚信息时，使用只自动创建尺寸数据的方法。
下面，介绍自动创建尺寸数据的步骤。
1
输入元件的基本信息。
在“元件”画面，选定准备创建的元件数据之后，
输入下列必要信息。
“基本”选项卡 ：
“使用吸嘴”、“供料形态”、“料带种类”等
“吸料”选项卡 ：
“送料器安装位置”等
“形状”选项卡 ：
“外形尺寸 X、Y”、“外形尺寸 元件厚度”
26501-P2-00
n
要点
‧
“外形尺寸 X、Y”只需大致决定相机的拍照范围即可，
因此即使输入的值不准确也不会影响自动创建。
‧
第 1 次拍照按下列设置进行，无需设置与照明相关的参数。
“特殊照明设置 主” ：勾选
“特殊照明设置 同轴” ：勾选
“特殊照明设置 侧面” ：不勾选
“元件照明级别” ：7/8
2
吸附元件。
1. 按 [ 元件调整 ] 按钮，打开“元件调整”画面。
2. 指定使用的贴装头号码，按 [ 吸附 ] 按钮。
3. 使贴装头前端的吸嘴吸附元件。
3
进行自动创建。
1. 从“适当值查找对象”下拉框中选定“尺寸、
照明”。
2. 按 [ 适当值 ] 按钮，自动根据元件图像确定
“外形尺寸”等值，并自动将“元件照明级别”
与“元件界限值”等参数调整到最佳值。
26504-P2-00
4
结束自动创建。
若结果显示框内显示“查找元件的适当值成功”，
即自动创建成功。
自动创建的外形尺寸等值可在上部的表格中查看。
26503-P2-00
参考
“监控屏模式”自动切换到“显示定义形状”，图像显示区中
叠加显示识别到的元件图像与元件定义形状。
n
要点
查找元件的适当值失败时，请参照本章后述“A5.2.3 适当值查找失败时”。
c
注意
‧
自动创建的元件尺寸用侧面视觉相机无法识别时，[ 元件 ] -“侧面视觉相机”选项卡画面的“侧面视觉相机识别”参数会被
强制修改为“不使用”。
‧
自动创建后的“校正类型”，即使不支持 3D 共面度检测，[ 元件 ] -“识别”选项卡画面的“3D 共面度容许值”参数的设置也
不会被修改。
设置元件的基本信息
Step 1
选择适当值查找对象
Step 3
显示查找的适当值结果
Step 4
