2-70 2 6.2.1 随机球栅位置 (POS) 信息文件的创建 用外部电脑创建或编辑 YAMAHA 指定的“随机球栅位置 (POS) 信息文件”时，使用纯文本文件编辑器。 “随机球栅编辑”画面可以读入的数据有“标准球直径” 、 “基准球位置” 、 “球位置”等 3 种，除此之外 还可以输入备注、参考数据等。 随机球栅位置(POS)信息文件 创建示例 25239-P2-00 c 注意 输入数据时的注意事项。 · 数据只能使用半角英文和…
2-69
2
5
选择想要读入的文件并读入。
选择文件，按 [OK] 按钮，开始读入。
● 已正常读入文件时
返回“随机球栅编辑”画面，画面上显示已读入的数据。
确认读入的数据是否正确显示。
想要编辑内容时，在“随机球栅编辑”画面操作。

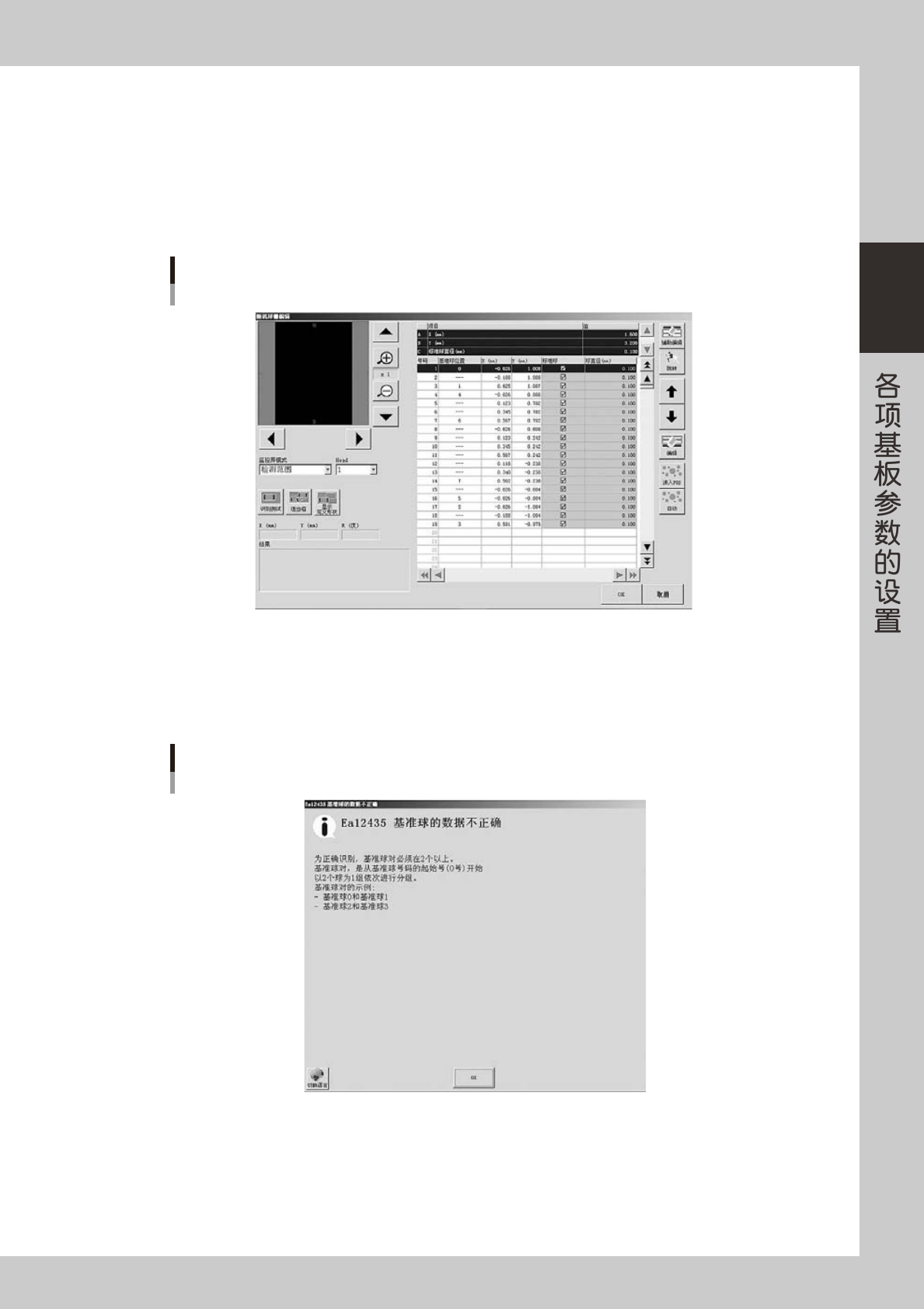

读入“随机球栅位置(POS)信息”
正常读入的状态
26237-P2-10
● 无法读入时
显示错误信息对话框。
确认错误内容，用外部电脑的纯文本文件编辑器打开“随机球栅位置 (POS) 信息文件”，修改数据。
修改后，重新读入文件。
读入“随机球栅位置(POS)信息”
读入出错时的警告画面例
26238-P2-00
6
进行识别测试。
进行多次识别测试，如果没有发生错误表示随机球栅编辑正常。
如果发生了错误，需进行查找适当值或确认定义形状。
7
保存数据。
2-70
2
6.2.1 随机球栅位置 (POS) 信息文件的创建
用外部电脑创建或编辑 YAMAHA 指定的“随机球栅位置 (POS) 信息文件”时，使用纯文本文件编辑器。
“随机球栅编辑”画面可以读入的数据有“标准球直径”、“基准球位置”、“球位置”等 3 种，除此之外
还可以输入备注、参考数据等。

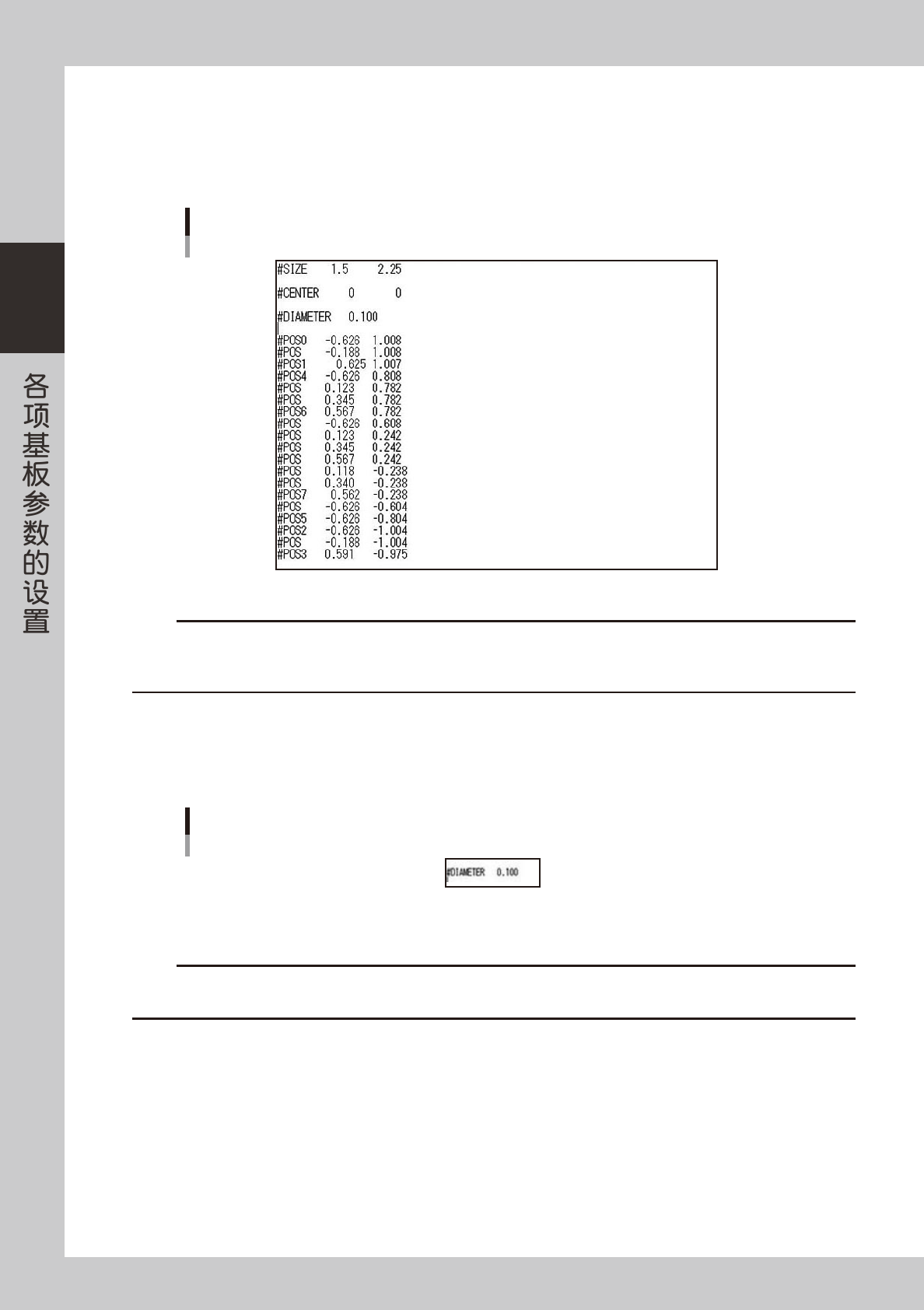

随机球栅位置(POS)信息文件
创建示例
25239-P2-00
c
注意
输入数据时的注意事项。
· 数据只能使用半角英文和数字、半角符号、小数点。
· 数据的分隔符只能使用半角空格键和 Tab 键。可以混用或连用半角空格键和 Tab 键。
1
输入标准球的直径 ( 球的默认尺寸 )。
此数值自动分配到球信息的所有直径中。
输入“#DIAMETER x.xxx”。
标准球直径
输入示例
25240-P2-00
在此输入的数据将反映在“随机球栅编辑”画面的“标准球直径”栏中。
c
注意
此数据必须输入在所读入的 3 种数据的首行。
如果没有输入在首行，会发生数据错误，也就无法在“随机球栅编辑”画面读入数据。
2-71
2
2
输入球位置数据。
输入所有的球位置数据。
1. 与前项“6.2”相同，将基准球设在 0 〜 7 中。
2. 输入基准球和除此以外的所有球的 X 坐标和 Y 坐标。
对球位置的输入顺序没有特别规定，但必须先输入 X 坐标。
● 基准球位置的输入
在“#POSn”的后面输入“X 坐标”、“Y 坐标”。
例如，当基准球位置为 0 时，输入“#POS0 x.xxx (X 坐标 ) y.yyy (Y 坐标 )”。
必须输入基准球 0 〜 7 的所有数据。
● 基准球位置以外的球位置的输入
输入“#POS x.xxx (X 坐标 ) y.yyy (Y 坐标 )”。
必须输入基准球以外的所有数据。

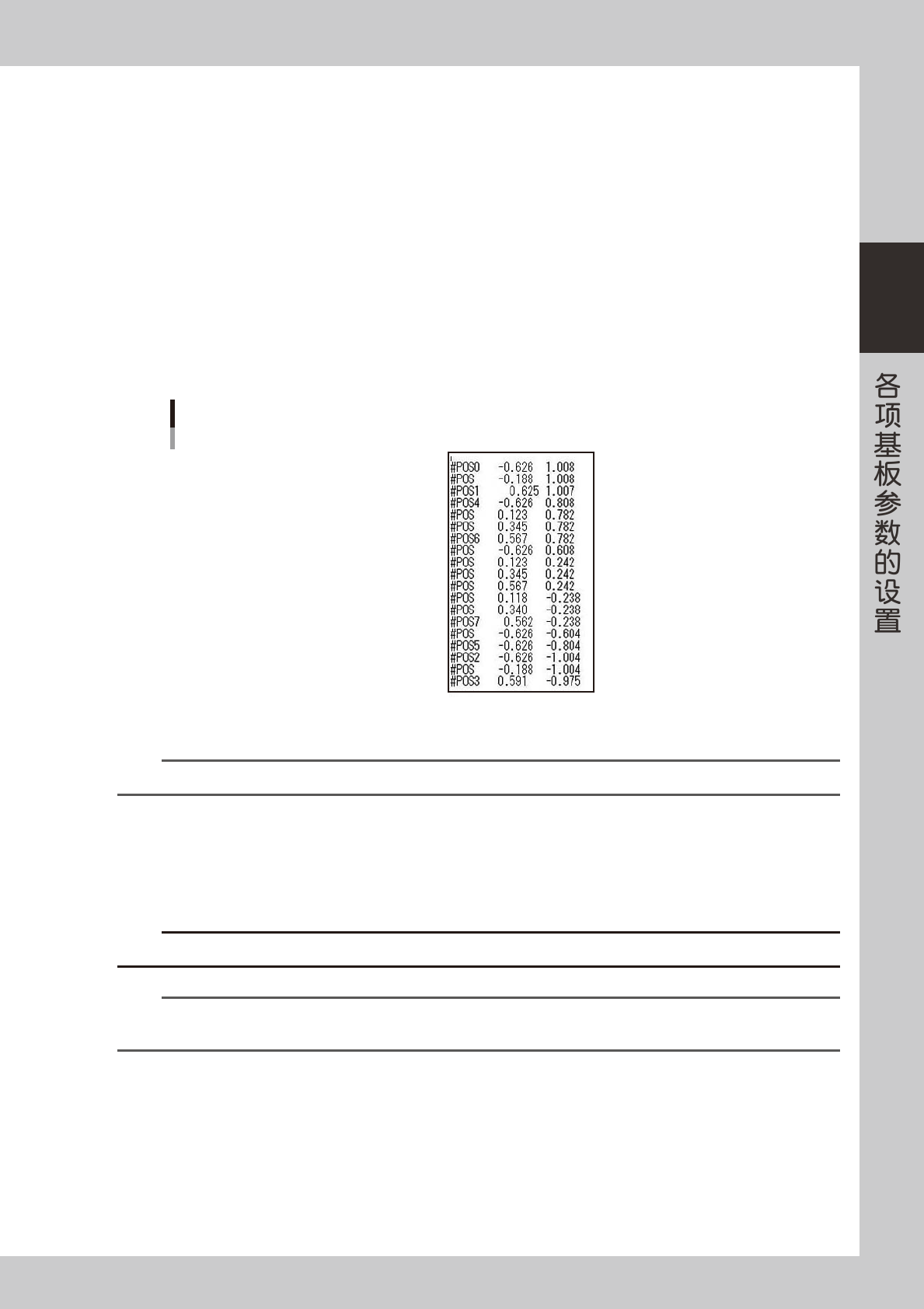

基准球位置、球位置
输入示例
基准球位置
球位置
25241-P2-00
在此输入的数据将反映在“随机球栅编辑”画面的“基准球位置”、“X(mm)”、“Y(mm)”栏中。
参考
如果球的个数很多，可以边编号边输入，以便确认已输入的球的个数。
3
保存数据后退出。
所有数据输入完毕，并确认已输入了必要的数据和没有输入无关的数据后，保存数据。
保存时，可以使用任意的文件名，但必须将扩展名指定为“.POS”。
可以保存在网络电脑或 USB 存储器等任意位置。
c
注意
使用 USB 存储器保存数据时，必须使用本公司指定的 USB 存储器。
n
要点
将外部电脑创建的“随机球栅位置 (POS) 信息文件”读入“No.1”文件夹中时，使用“基板资源管理器”。参阅第 6 章“2. POS
信息文件的管理”。
