4-38
4
■ 传送台、传送台 / 轨道 ( 双轨贴片机 )

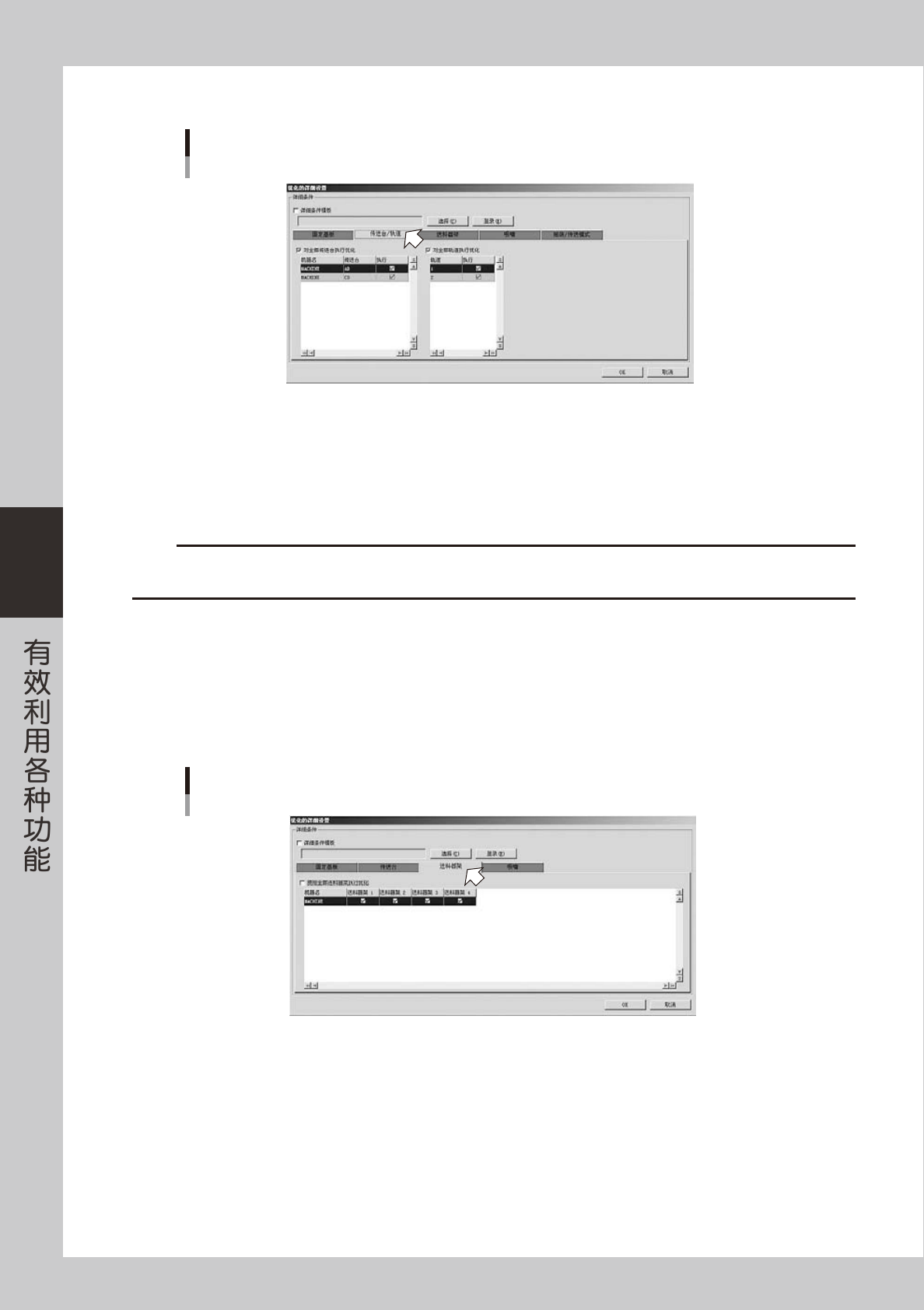

设置传送台 / 轨道
以双轨贴片机为例
26441-P2-20
传送台
设置想要优化的传送台。
想要优化所有传送台时，勾选“对全部传送台执行优化”的选择框。
只想优化选定的传送台时，删除“对全部传送台执行优化”选择框中的勾号后，勾选想要优化的传送台
“执行”栏中的选择框。
c
注意
优化以传送台为单位，CT 推测以机器为单位进行。如果既有想要优化的传送台又有不想优化的传送台时，其中不想优化的传送台
也会进行 CT 推测。
轨道 ( 双轨贴片机 )
设置想要优化的轨道。通常，建议对所有轨道进行优化。
想要优化所有轨道时，勾选“对全部轨道执行优化”的选择框。
只想优化选定的轨道时，删除“对全部轨道执行优化”选择框中的勾号后，勾选想要优化的轨道“执行”
栏中的选择框。
■ 送料器架
设置送料器架
26442-P2-00
设置通过优化分配元件时想要使用的送料器架。
使用所有送料器架时，勾选“使用全部送料器架执行优化”的选择框。
只想使用选定的送料器架时，删除“使用全部送料器架执行优化”选择框中的勾号后，勾选想要使用的送
料器架的选择框。
4-39
4

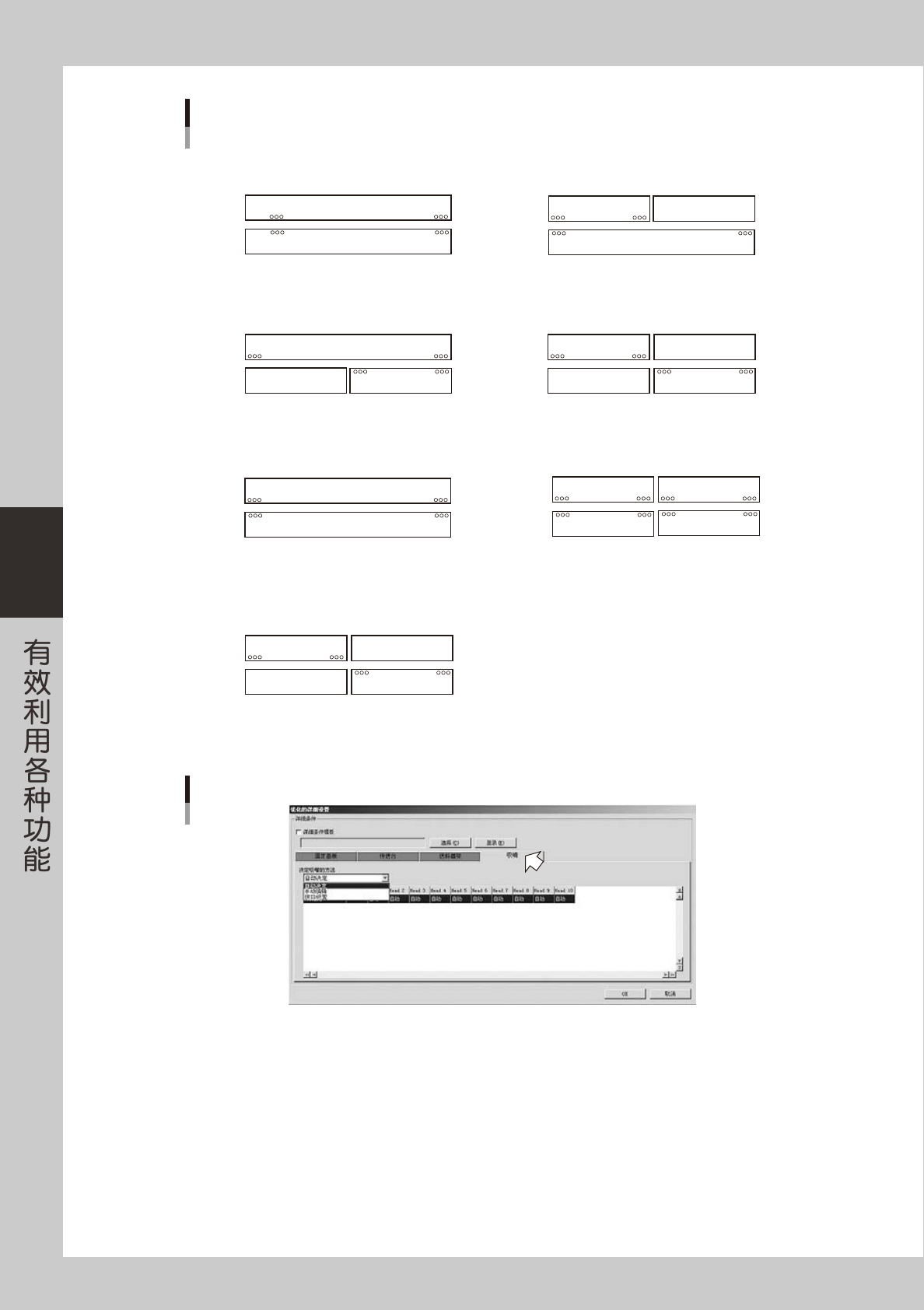

各机型贴片机的送料器架编号，如下图所示。
设置送料器架时的送料器架编号
右→左、左→右传送基板通用
送料器架1
送料器架1
送料器架2
送料器架4 送料器架3
送料器架2
前后60连固定送料器架 (YS12、Y2S4)
背面
正面
背面
正面
前后24连 (YS12、YS88、YS100、YS24、YS24X)
送料器架1 送料器架2
送料器架3 sATS
背面
正面
前后24连＋sATS (YS88、YS100)
送料器架1
送料器架2送料器架1
送料器架2送料器架1
ATS15
正面
正面
正面
背面
前侧60连固定送料器架 (YS12P)
前侧24连 (YS12F)
前侧24连＋ATS15 (YS12F)
前侧24连 / 后侧14连＋sATSII (YS24X) 前侧24连固定送料器架＋后侧60连固定送料器架
(YS24、YS24X)
送料器架1 送料器架2
送料器架1 送料器架2
送料器架3
送料器架3
sATSII
背面
正面
背面
正面
送料器架1 送料器架2
ATS15
背面
正面
前侧14连固定送料器架＋ATS15 (YC8)
正面
前侧14连固定送料器架 (YC8)
送料器架1 送料器架2
25411-P2-70
4-40
4
设置送料器架时的送料器架编号
右→左、左→右传送基板通用
送料器架1
送料器架2
背面
正面
前后46连一次性换料车 (YSM40)
送料器架1
送料器架2
背面
正面
送料器架1
送料器架1
送料器架2
送料器架2
背面
正面
背面
正面
前侧12连＋cATS、后侧46连一次性换料车 (YSM40)
前侧12连＋cATS、后侧12连＋cATS (YSM40)
cATS
cATS
前侧46连一次性换料车 、 后侧12连＋cATS (YSM40)
cATS
cATS
送料器架2
送料器架4
背面
正面
前侧32连一次性换料车＋cATS10或sATS30 、
后侧32连一次性换料车＋cATS10或sATS30 ( Z:LEX [YSM20] )
cATS10或sATS30
cATS10或sATS30
送料器架2
送料器架4 送料器架3
背面
正面
前后32连一次性换料车 ( Z:LEX [YSM20] )
送料器架1
送料器架1
送料器架2
背面
正面
前后70连固定送料器架 ( Z:LEX [YSM20] )
25414-P2-00
■ 吸嘴
设置吸嘴
26443-P2-00
由优化分别设置各贴装头、各工作台 ( 仅限有多个工作台的贴片机 ) 将要使用的吸嘴。
从下拉框中选择决定吸嘴的方法。
‧
自动决定
由优化决定各贴装头使用的吸嘴。
‧
手动编辑
选择此项目，可手动设置各贴装头使用的吸嘴。
从下拉框中选择吸嘴类型。选择“自动”时由优化决定吸嘴。
‧
按 ID 设置
在机器设置画面中设置为“手动更换吸嘴”的贴装头的吸嘴，继续使用前次优化决定的吸嘴。
