4-13 4 2. 元件参数 2.1 使用替代元件功能 替代元件功能，是当当前使用的送料器的元件用完时，机器自动切换到指定的替代元件处，保证机器继续运行的 功能。 2.1.1 元件切换方法的流程 下面，介绍切换为替代元件的动作流程。 当前正在使用的送料器因为元件用完等原因而无法使用时，不必中断机器的运行，可以自动切换为替代元件。 替代元件组运行 1 周后，机器停止运行，画面显示需补充元件的确认提示。 YES YES NO NO 自…
4-12
4
4
按 [ 关闭 ] 按钮，关闭示教画面。
返回原画面，示教得到的偏移距离自动输入基板边端偏移距离参数中。

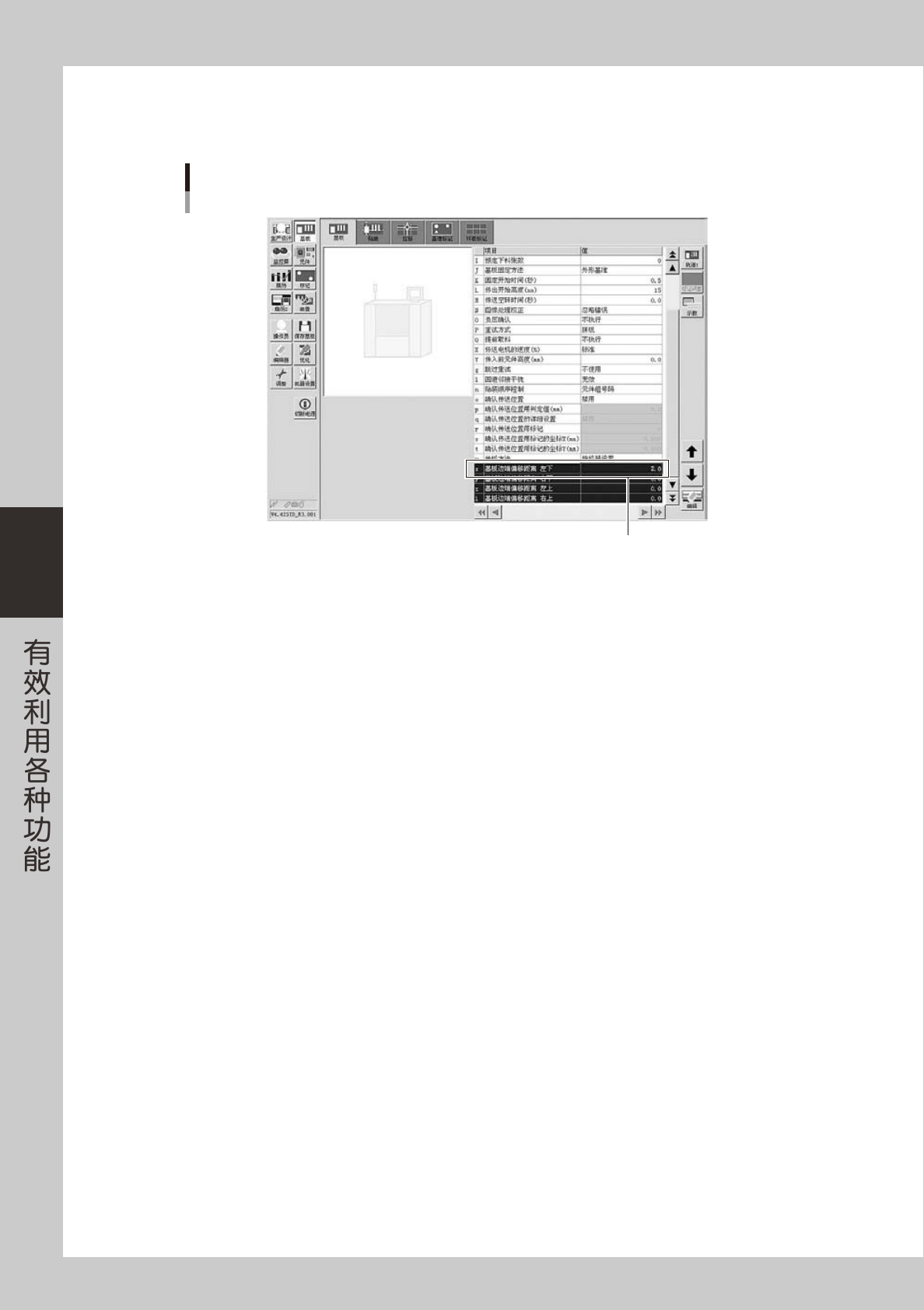

示教结束后
以“x. 基板边端偏移距离 左下”为例
自动输入偏移距离值
26454-P2-00
4-13
4
2.元件参数
2.1 使用替代元件功能
替代元件功能，是当当前使用的送料器的元件用完时，机器自动切换到指定的替代元件处，保证机器继续运行的
功能。
2.1.1 元件切换方法的流程
下面，介绍切换为替代元件的动作流程。
当前正在使用的送料器因为元件用完等原因而无法使用时，不必中断机器的运行，可以自动切换为替代元件。
替代元件组运行 1 周后，机器停止运行，画面显示需补充元件的确认提示。
YES
YES
NO
NO
自动运行
元件用完
贴片机停止运行
自动切换到替代元件
替代元件组运行一周后
运行中没有补充元件
元件的切换方法
由送料器供给的元件
25405-P2-00
4-14
4

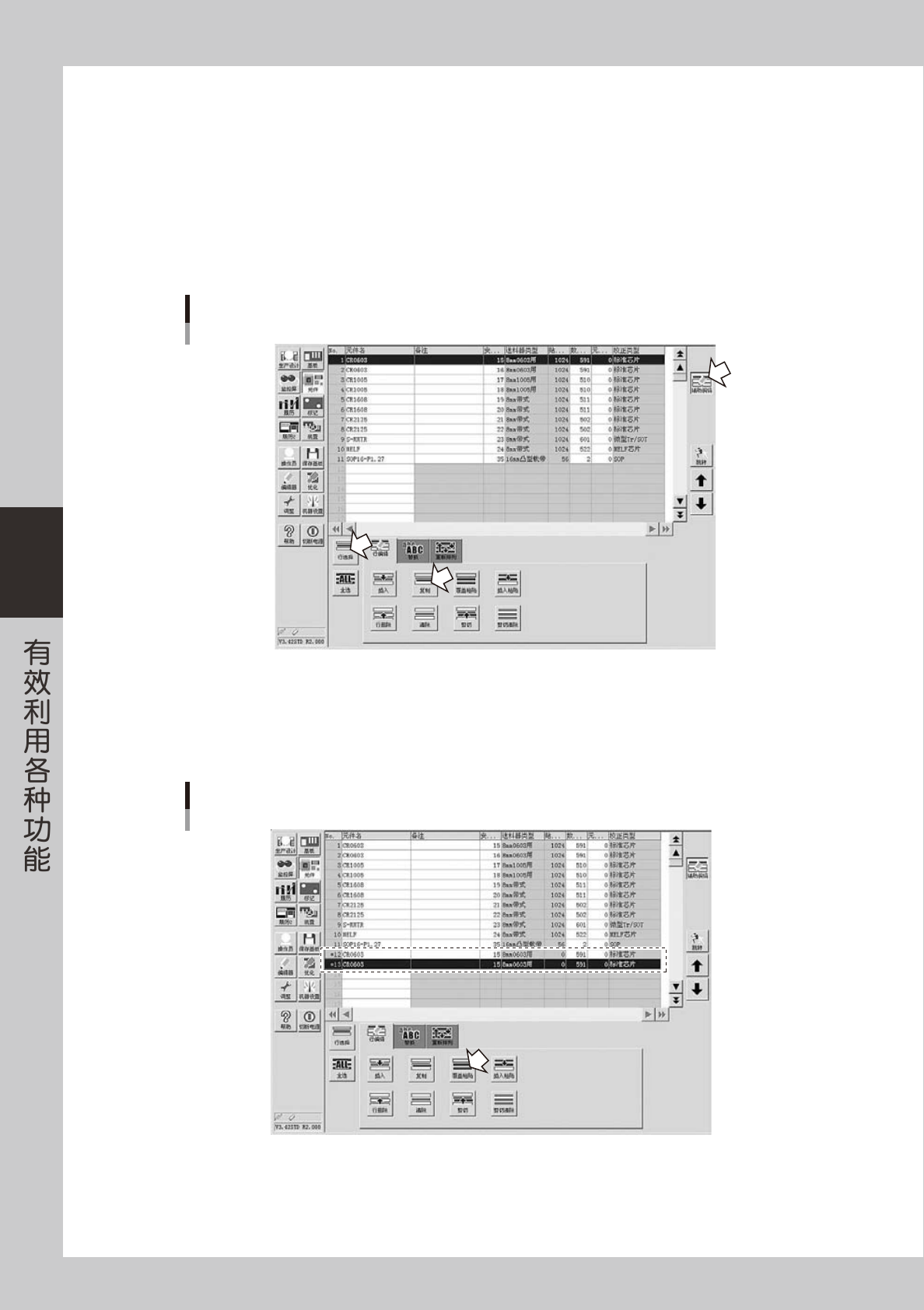

2.1.2 替代元件的设置方法
1
选择需要替代的元件。
按 [ 辅助编辑 ] 按钮，显示编辑画面。
从画面上侧的元件列表中选择需要替代的元件，按 [ 行选择 ] 按钮。
2
按[复制]按钮。
按 [ 复制 ] 按钮后，再次按 [ 行选择 ] 按钮，解除行选择。
替代元件的选择
26404-P2-00
3
复制至元件列表最终行的下一行。
将光标移至元件列表最终行的下一行。按 [ 覆盖粘贴 ] 按钮将数据复制到“No.12”和“No.13”。
这样就可以用两个送料器替代。
元件列表
26405-P2-00
