6-24
6
■ 履历画面中显示的项目
‧
“日志”、“生产”、“批次”选项卡
“履历”画面各选项卡中显示的项目，可按画面右下方的 [ 选项 ] 按钮查看。
按 [ 选项 ] 按钮后，显示“表格显示设置”画面。
如果选择画面左侧的项目，画面右侧便会显示所选项目的详细内容。
‧
“各基板”选项卡
在“张数 / 生产节拍信息”选项卡中，如果选择画面左侧的项目，画面右侧便会显示所选项目的详细内容。
“各元件信息”、“各 Head 信息”画面，与“日志”、“生产”、“批次”选项卡相同，可以通过按右下方的“选项”按钮
查看详细内容。

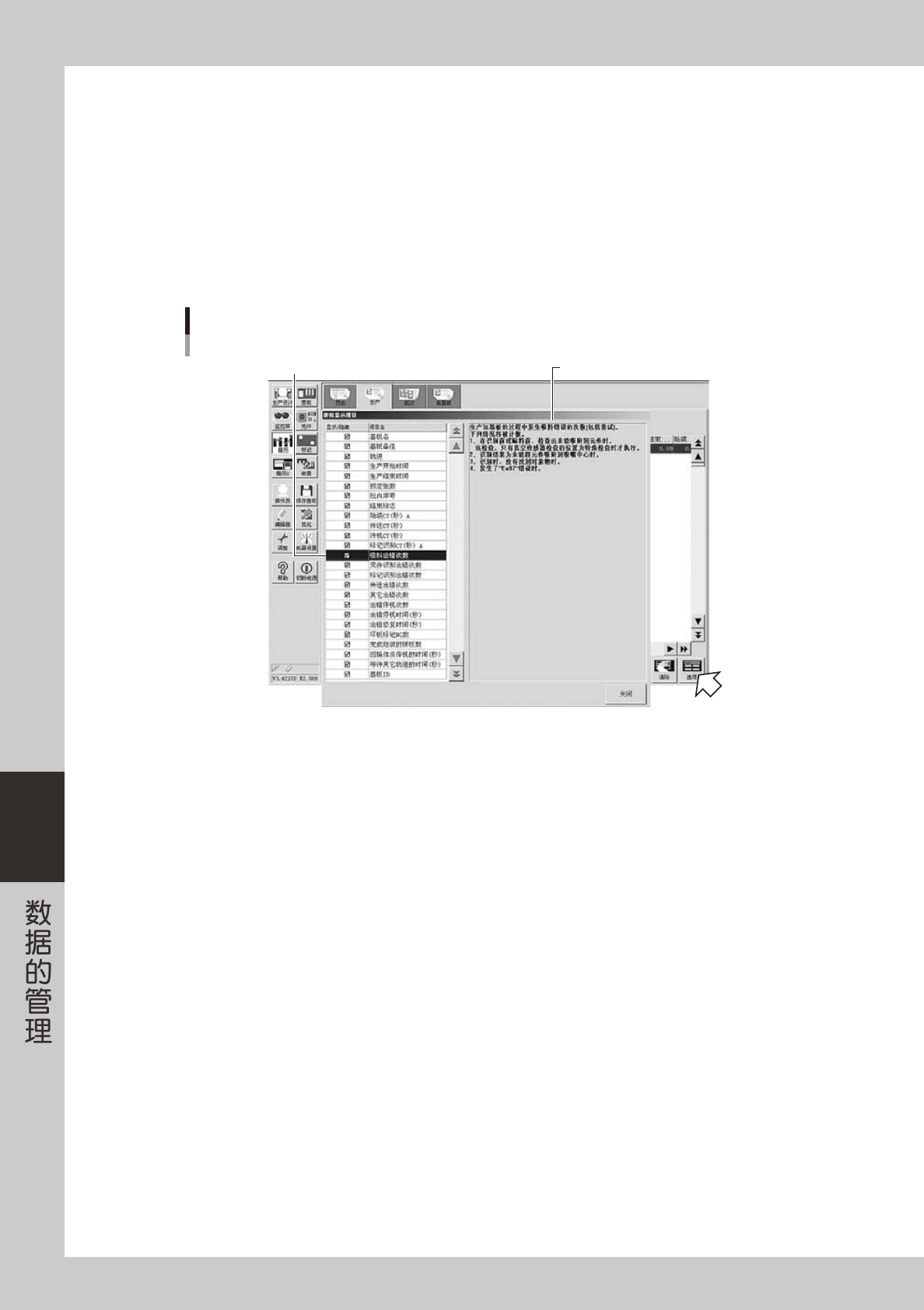

项目内容的显示
以[履历] -“生产”选项卡为例
显示所选项目内容选择项目
26631-P2-10
6-25
6

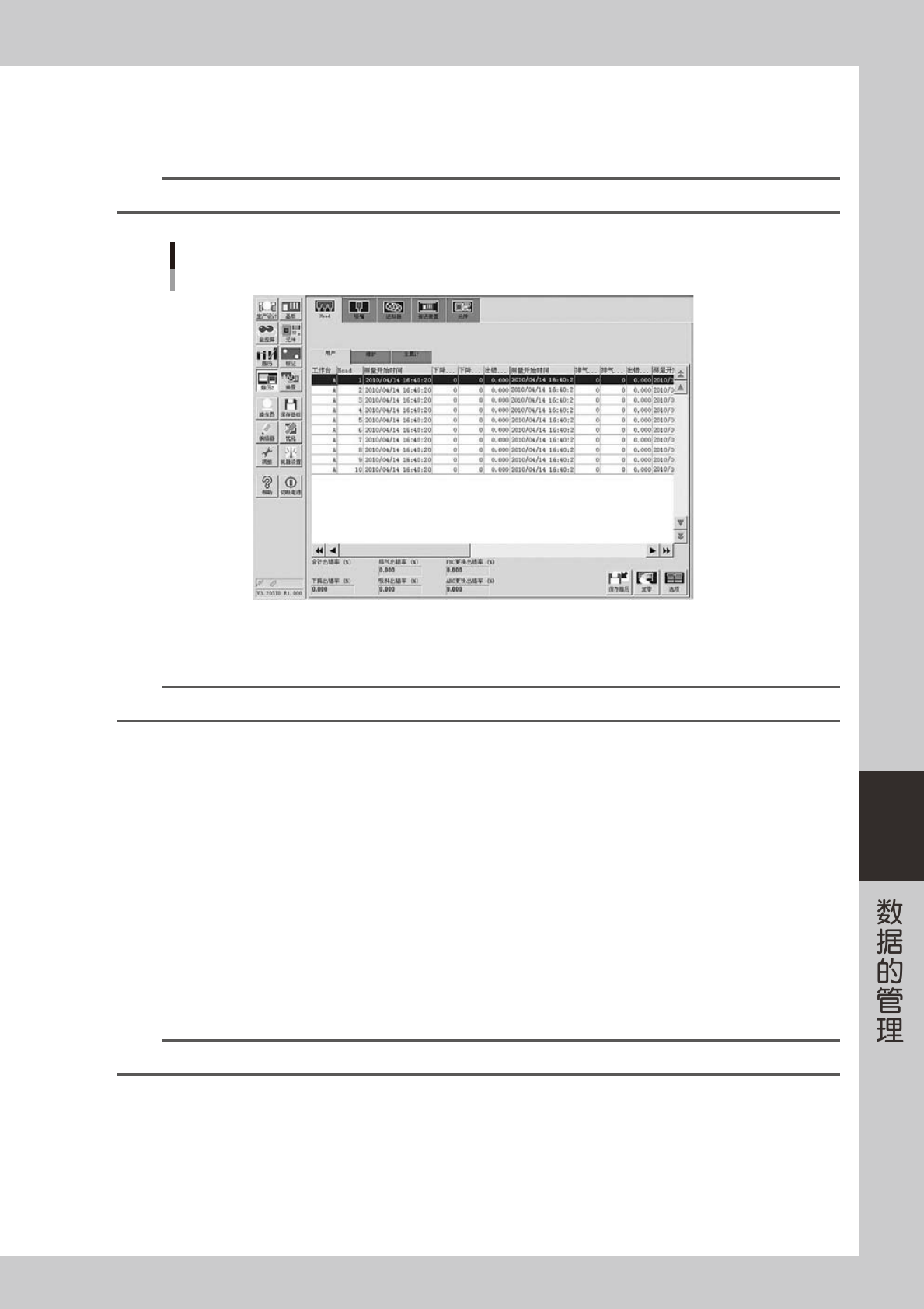

4.1.2 履历 2
按 [ 履历 2] 按钮，显示履历 2 画面。
履历 2 画面中有“Head”、“吸嘴”、“送料器”、“传送装置”、“元件”选项卡。
参考
“Head”、“吸嘴”、“送料器”、“传送装置”选项卡中，有用户可任意复零的数据、和维修保养用的数据和全累计的数据 3 种。
履历２
以“用户”选项卡为例
26629-P2-10
Head
显示有关贴装头的合计信息。可确认各贴装头的利用状况与错误的发生状况等。
参考
有多个工作台的贴片机，会显示选择工作台的下拉框，从中选择想要查看的工作台。
画面下侧显示下列出错率。
‧
下降出错率 (%)
显示所有贴装头下降出错次数的合计 / 所有贴装头下降次数的合计。
‧
排气出错率 (%)
显示所有贴装头排气出错次数的合计 / 所有贴装头排气次数的合计。
‧
吸料出错率 (%)
显示所有贴装头吸料出错次数的合计 / 所有贴装头吸料次数的合计。
‧
FNC 更换出错率 (%)
显示所有贴装头 FNC 更换出错次数的合计 / 所有贴装头 FNC 更换次数的合计。
‧
ANC 更换出错率 (%)
显示所有贴装头 ANC 更换出错次数的合计 / 所有贴装头 ANC 更换次数的合计。
吸嘴
显示本机各种吸嘴的合计信息。
可确认各贴装头的利用状况与错误发生状况等。在吸嘴选择的下拉框中切换吸嘴。
参考
有多个工作台的贴片机，会显示选择工作台的下拉框，从中选择想要查看的工作台。
画面下侧显示吸料出错率。
送料器
显示有关本机送料器的合计信息。
可确认各送料器安装号码的利用状况与错误发生状况等。
画面下侧显示吸料出错率。
6-26
6
传送装置
显示有关本机传送装置的合计信息。
可确认各项目的利用状况与错误发生状况等。
参考
有多个传送台的贴片机，会显示选择传送台的下拉框，从中选择想要查看的传送台。
画面下侧显示动作出错率。
元件
显示有关本机元件的合计信息。有“当前数据”和“历史数据”选项卡。
“当前数据”，显示当前生产中所用元件数据的合计信息。
“历史数据”，显示过去生产中所用元件的生产结果日志。
画面下侧显示下列出错率。
‧
吸料出错率 (%)
所有元件吸料出错次数的合计 / 所有元件的消耗量次数的合计 ×100(%)。
‧
识别出错率 (%)
所有元件识别出错次数的合计 / 所有元件的消耗量次数的合计 ×100(%)。
‧
无元件出错率 (%)
所有元件无元件出错次数的合计 / 所有元件的消耗量次数的合计 ×100(%)。
‧
吸嘴出错率 (%)
所有元件吸嘴出错次数的合计 / 所有元件的消耗量次数的合计 ×100(%)。
■ 履历 2 画面中显示的项目
履历 2 画面各选项卡中显示的项目内容，可按画面右下方的 [ 选项 ] 按钮查看。
按 [ 选项 ] 按钮后，显示“表格显示设置”画面。
如果选择画面左侧的项目，画面右侧便会显示所选项目的内容。
项目内容的显示
以[履历2] -“Head”选项卡为例
显示所选项目内容选择项目
26635-P2-00
