2-38 2 ■ SOP 元件 A、B: 外形尺寸 XY 输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。 C: 外形尺寸、元件厚度 输入用游标卡尺、千分尺测得的准确数值 (mm)。 D: 检测线位置 设置从引脚的前端到内侧位置的哪个位置为检测引脚的检测线。一般使用默认值。 E: 检测线宽度 指定检测引脚的检测线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件设置为“1 〜 2” ，0.3 以上的元件设置为“…
2-37
2
多个吸附检查
检查是否吸附有多个元件。
‧
检 查
进行多个吸附检查。如元件外周部存在多余的边缘 ( 引脚等 ) 时，出现错误。
‧
不检查
不进行多个吸附检查。
参考
此参数，只有标准芯片和微型芯片可以使用。
■ 微型 Tr/SOT 元件
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检测线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检测线。一般使用默认值。
E: 检测线宽度
指定检测引脚的检测线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为“1 〜 2”，0.3 以上的元件设置为“2 〜 3”。
一般使用默认值。
F、G: 引脚根数 NS
分别输入 NS 方向存在的引脚根数。
微型 Tr/SOT的引脚方向
吸附角度
元件包装外形
0° 90°
NS NS
N
S
N
S
25220-P2-00
H、I: 引脚间距 NS
准确输入引脚间的距离。
J: 引脚宽度
准确输入引脚的宽度。
K: 反光引脚长
输入识别时发亮部分的引脚的长度，一般使用默认值。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：检测线位置
H：引脚间距
J：引脚宽度
K：反光引脚长
微型Tr/SOT的形状参数
N
S
E
W
B
C
A
N
S
E
W
H
K
D
J
仰视图
25221-P2-00
2-38
2

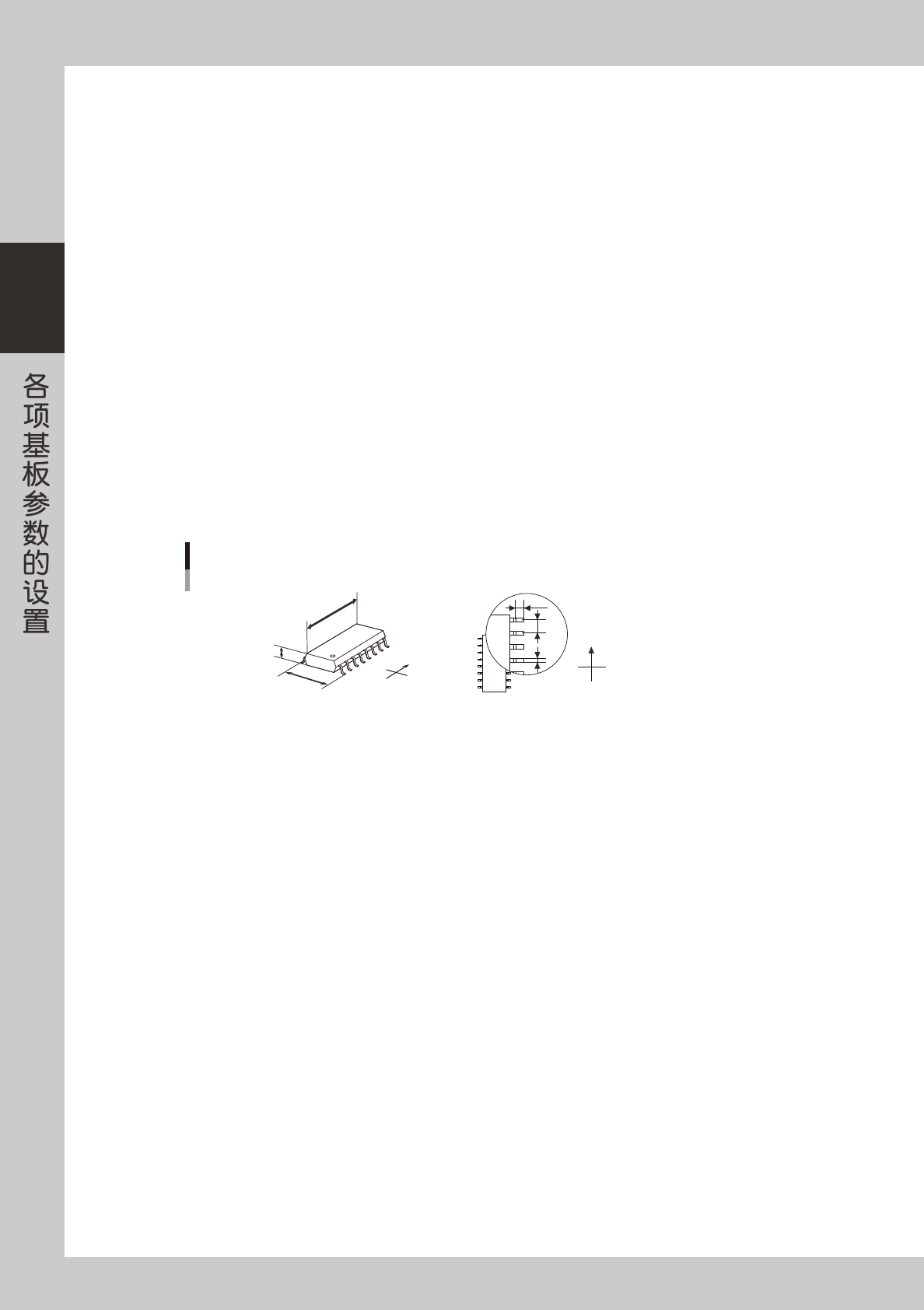

■ SOP 元件
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检测线位置
设置从引脚的前端到内侧位置的哪个位置为检测引脚的检测线。一般使用默认值。
E: 检测线宽度
指定检测引脚的检测线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件设置为“1 〜 2”，0.3 以上的元件设置为“2 〜 3”。
一般使用默认值。
F: 引脚根数
输入 EW 方向中任一方向存在的引脚数量。
G: 引脚间距
准确输入引脚间的距离。
H: 引脚宽度
准确输入引脚的宽度
I: 反光引脚长
输入识别时发亮部分的引脚的长度。
I
G
H
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
G：引脚间距
H：引脚宽度
I：反光引脚长
仰视图
SOP的形状参数
N
S
E
W
N
S
W
E
B
C
A
25222-P2-00

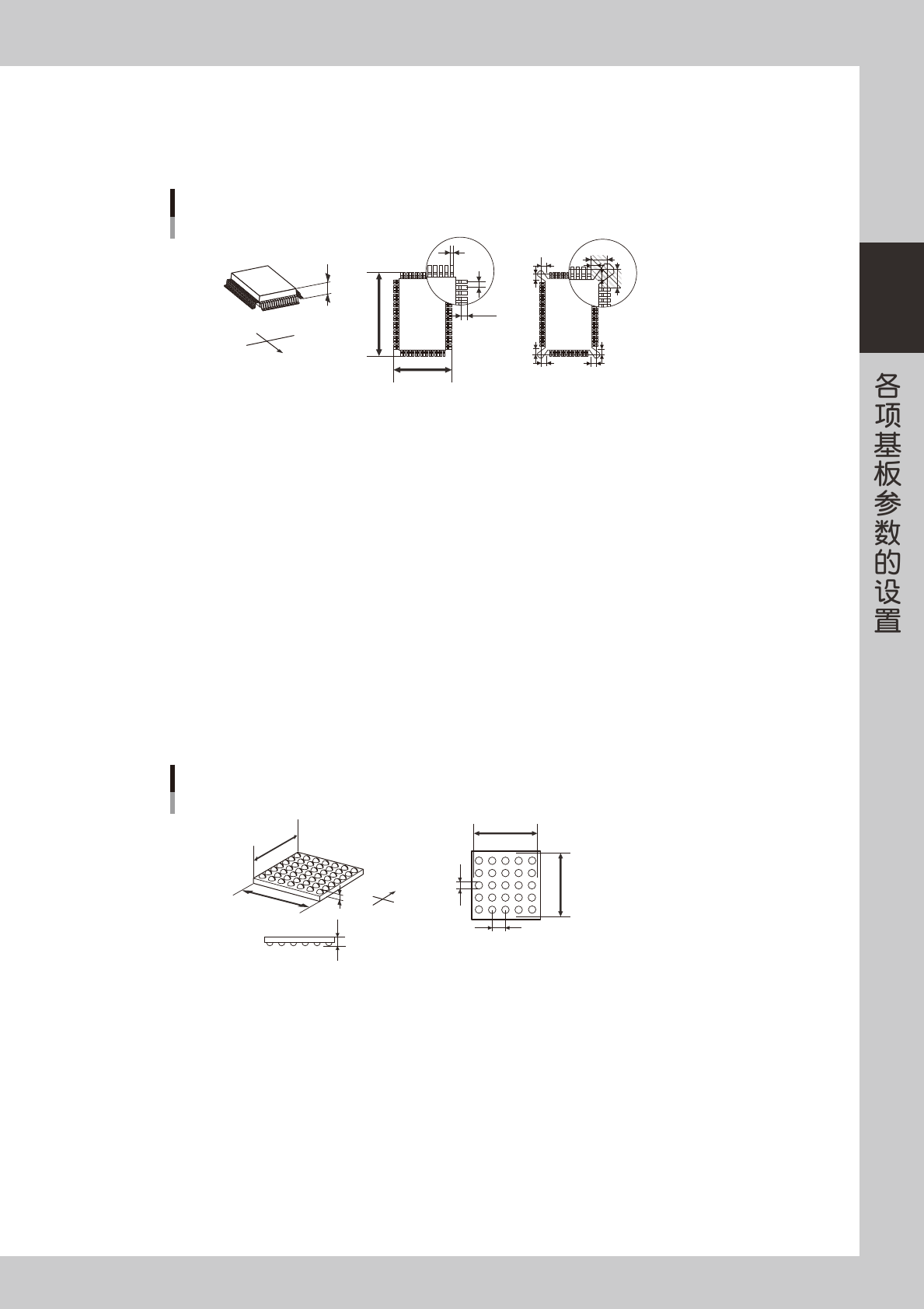

■ QFP 元件
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检测线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检测线。一般使用默认值。
E: 检测线宽度
指定检测引脚的检测线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件设置为“1 〜 2”，0.3 以上的元件设置为“2 〜 3”，
一般使用默认值。
F、G: 引脚根数 NE
分别输入 NE 方向各存在的引脚数量。有关元件的方向，参照“吸附角度”表。
H: 引脚间距
准确输入引脚间的距离。
I: 引脚宽度
准确输入引脚的宽度。
J: 反光引脚长
输入识别时发亮部分引脚的长度。
2-39
2
k: 缓冲垫屏蔽
为防止引脚弯曲而设计有缓冲部的 QFP 元件，使用此参数。指定从引脚检测线的各个交点至多少 mm 内侧为检测范围外。
可以 0.25mm 为单位，在 0 〜 100mm 的范围内指定。指定的数值必须为可以屏蔽缓冲垫的数值。
一般的 QFP 设置为“0.00”。
仰视图
QFP的形状参数
C
S
E
W
N
B
A
I
H
K
J
K
K
K
K
K
K
K
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
H：引脚间距
I：引脚宽度
J：反光引脚长
K：缓冲垫屏蔽
25223-P2-00
■ 简易 BGA 元件
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: BGA 端子总数
输入元件上存在的端子总数。
E、F:BGA 端子列数 NE
分别输入 NE 各个方向的端子列数。单边存在端子的列数不同时，输入端子数最多的行的列数。
G: BGA 端子间距
输入各端子间的距离。
H: BGA 端子直径
输入端子的直径。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：BGA端子总数
E：BGA端子列数N
F：BGA端子列数E
G：BGA端子引脚间距
H：BGA端子直径
仰视图
侧视图
简易BGA的形状参数
N
S
E
W
B
A
C
E
F
G
H
C
25224-P2-00
