1.1.2 坏板标记信息的创建
下面，介绍作为坏板标记使用的标记信息的创建方法。
1
打开标记信息画面。
按按钮区的 [ 标记 ] 按钮。打开标记信息画面。
2
输入标记信息。
输入标记名、备注、标记类型。

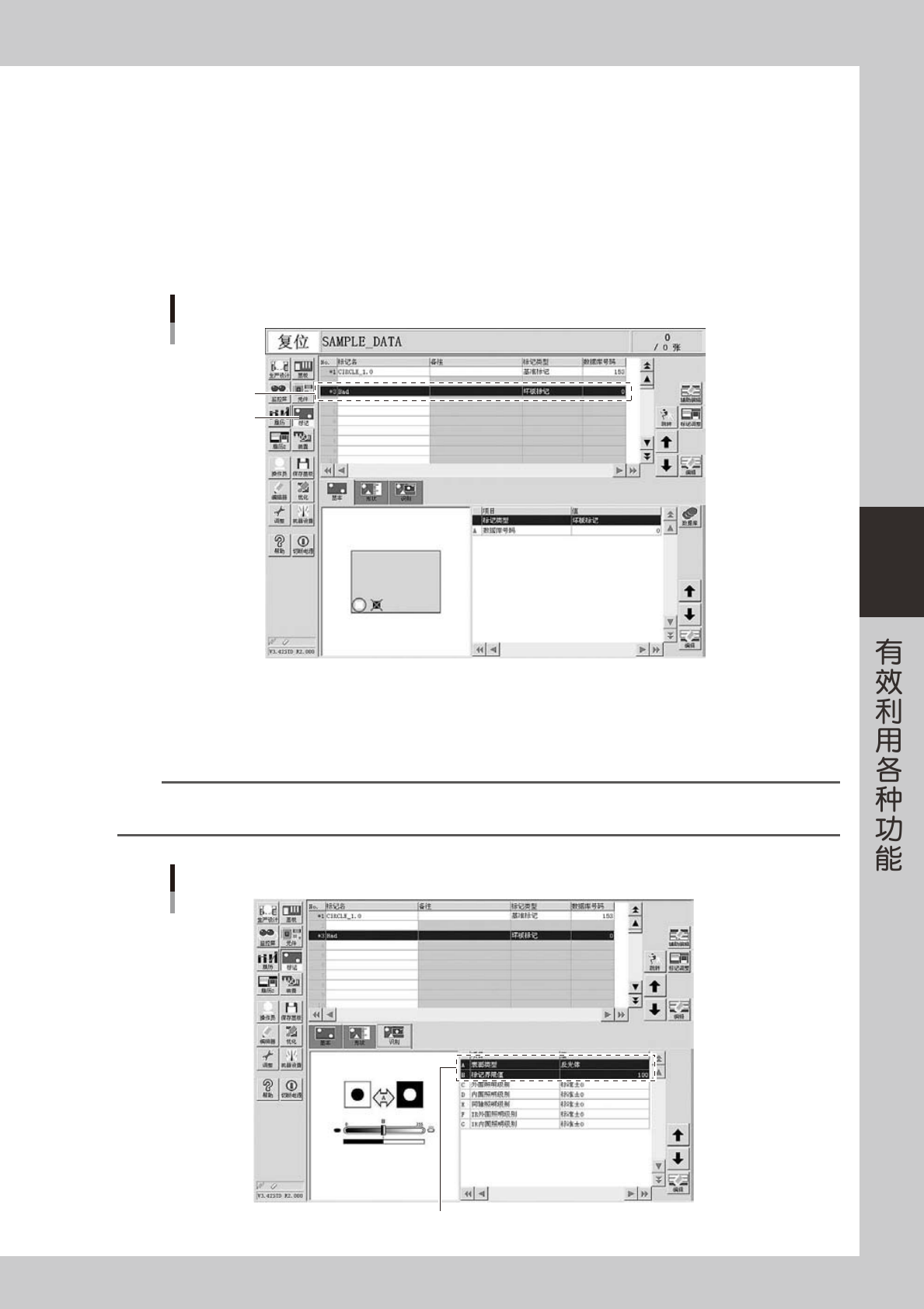

标记信息画面
Step 1
Step 2
26403-P2-00
3
输入图像处理信息。
在标记画面选择“识别”选项卡，选择“A. 表面类型”。
标记比基板亮时，设置为“反光体”；暗时，设置为“非反光体”。
参考
“B. 标记界限值”，通过辅助调整求取适当值。在此使用默认值即可。
坏板标记功能只判断标记有无，标记本身的形状大小等不在判断范围内。
标记信息画面
表面类型与标记界限值
26448-P2-00
4-6
4
4
将基板固定在传送轨上。
按 [ 标记调整 ] 按钮，打开标记调整画面，按 [ 传入基板 ] 按钮，将基板固定在传送轨上。
如果基板已经固定，则跳过此步骤。
5
输入标记检测范围。
在标记信息画面，按 [ 标记调整 ] 按钮，输入标记检测范围 (X、Y)。
在 0.00 〜 9.99( 单位 mm) 范围内输入。数值越大，检测范围也越大。
坏板标记，是通过辨别检测范围内是反光体还是非反光体来判断有无标记，所以设置的检测范围必须
比标记小 1 圈。以在此设定的值为边长的正方形即为检测范围。
参考
有多个工作台的贴片机，会显示选择工作台的下拉框，从中选择所使用的工作台。

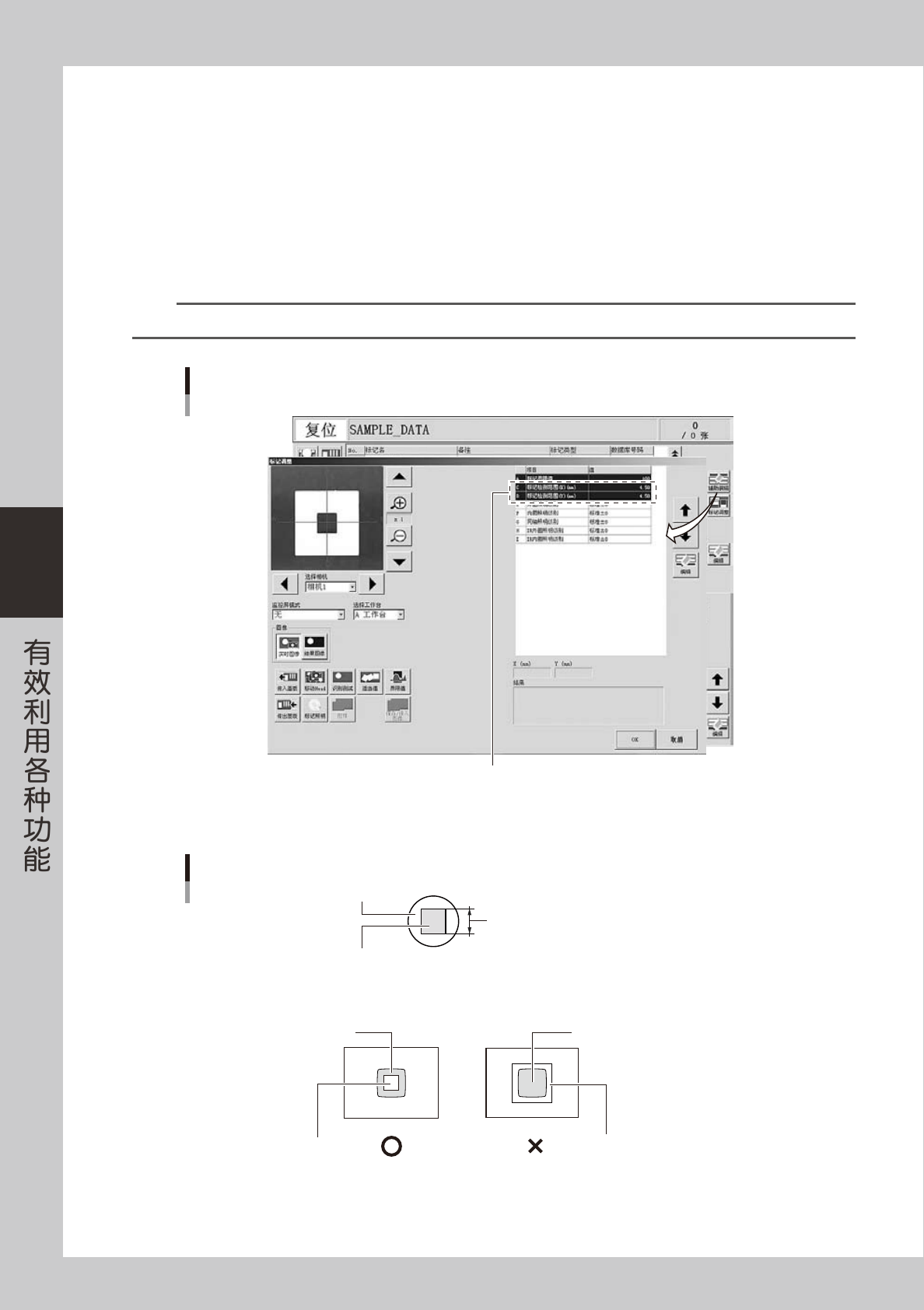

标记调整画面
标记检测范围X、Y
26449-P2-10
■ 标记检测范围
标记检测范围
标记
标记检测范围
以 mm为单位输入
标记检测范围
标记检测范围
坏板标记
坏板标记
25403-P2-00
4-7
4
6
设置界限值。
通过查找适当值，求取识别坏板标记用的适当界限值。

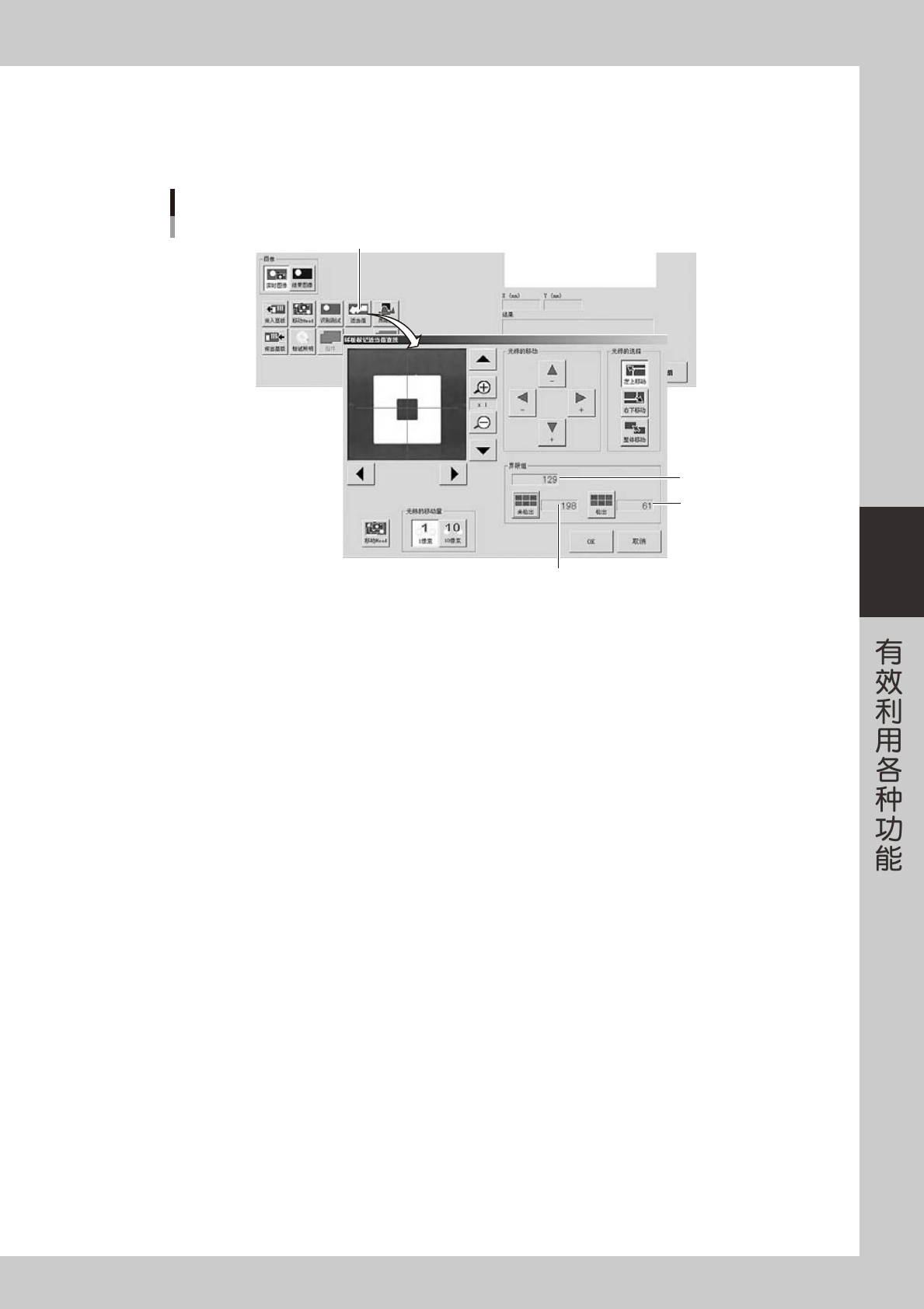

1. 在“标记调整”画面按 [ 适当值 ] 按钮，打开“坏板标记适当值查找”画面。
“坏板标记适当值查找”画面
界限值
1
3
2
26450-P2-00
2. 对未检出标记时的状态进行示教。
在无标记的位置 ( 基板部 ) 按 [ 未检出 ] 按钮，则 [ 未检出 ] 按钮右侧的显示框中自动输入未检出标记
时的适当值。
3. 对检出了标记时的状态进行示教。
对贴有标记的状态进行示教。利用“坏板标记适当值查找”画面上“光标的移动”、“光标的选择”分
组框中的按钮，调整画面中显示的坏板标记适当值的查找范围 ( 红框 )”，按 [ 检出 ] 按钮，则自动输入
检出了标记时的适当值和界限值。
7
返回标记信息画面。
按 [OK] 按钮，返回标记信息画面。
