6-6 6 0 根据需要更改文件名。 为了区分原基板程序和复制后的基板程序，可以更改复制后的基板程序文件名。选择复制后的文件， 按左下方的 [ 重命名 ] 按钮后，显示键盘对话框。输入新的基板名后，按 [OK] 按钮。 输入新的基板名 重命名 26611-P2-00
6-5
6
7

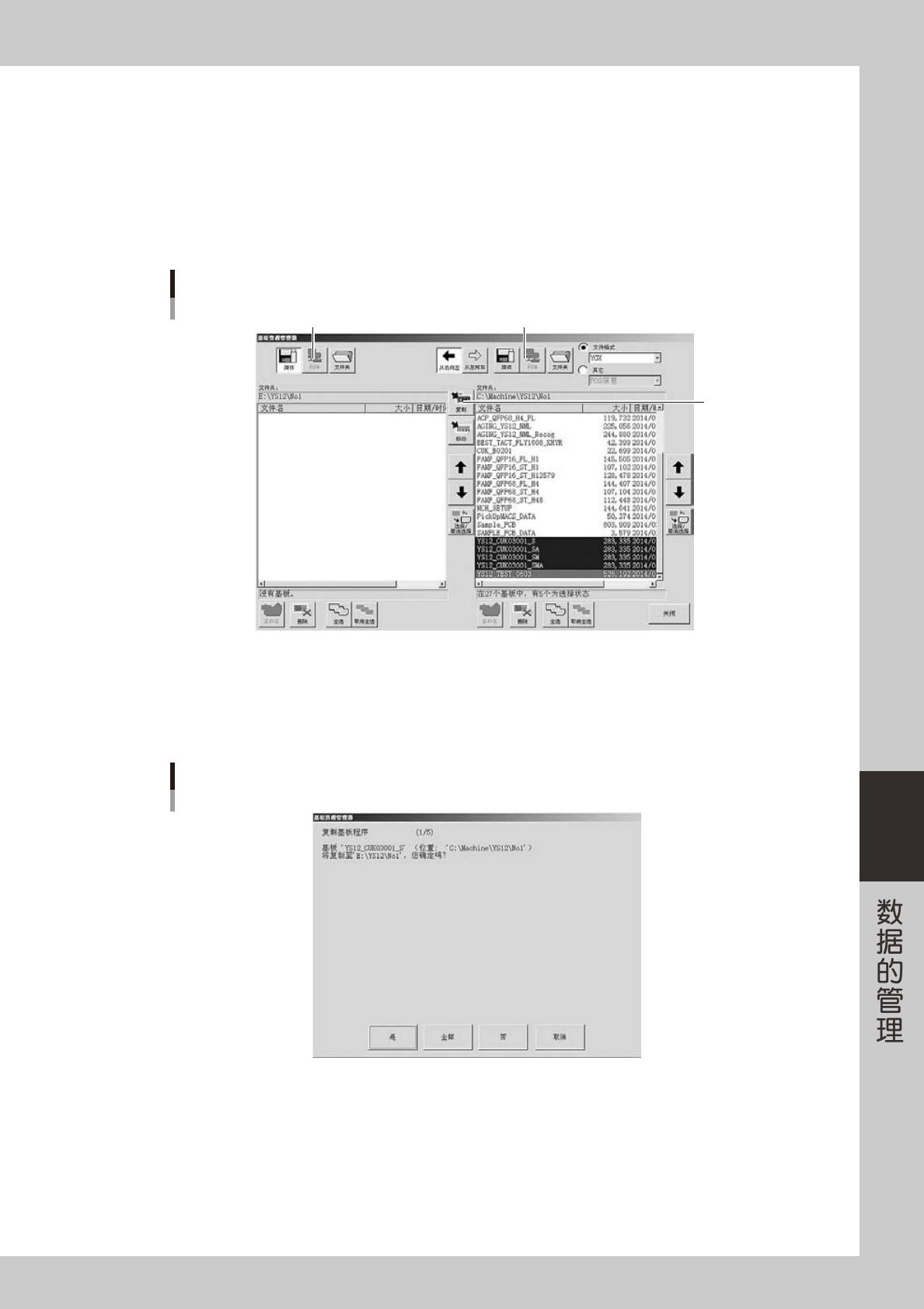

选择想要备份的基板程序。
用光标选择想要备份的基板程序。按住 [Ctrl] 键或 [Shift] 键选择，可以选择多个程序。
想要选择全部基板程序时，按 [ 全选 ] 按钮。
双轨贴片机时，必须使用轨道切换按钮切换至想要操作的轨道后再选择基板程序。
8
指定保存位置。
“从右向左”复制时，按左侧列表上的 [ 媒体 ] 按钮。“从左向右”复制时，按右侧列表的 [ 媒体 ] 按钮。
从右向左复制
复制位置的选择
从左向右复制
复制按钮
26609-P2-00
9
按[复制]按钮
显示“基板资源管理器”的确认画面后，按 [ 是 ] 或 [ 全部 ] 按钮。
基板程序被复制至 USB 存储器中。
复制确认画面
26610-P2-00
6-6
6
0
根据需要更改文件名。
为了区分原基板程序和复制后的基板程序，可以更改复制后的基板程序文件名。选择复制后的文件，
按左下方的 [ 重命名 ] 按钮后，显示键盘对话框。输入新的基板名后，按 [OK] 按钮。
输入新的基板名
重命名
26611-P2-00
6-7
6
1.2 系统数据的备份
系统数据的备份有 2 种，1 种是系统备份，另 1 种是系统全备份。
一般，系统数据的备份在 USB 存储器或网络驱动器上进行。
■ 系统备份
系统备份，只对机器的设置信息进行备份。
所备份的数据，在脱机软件中登录机器时使用。此外，在升级应用软件之前或更改机器设置之前，为了安全也可以进行
系统备份。如果使用系统备份的数据进行还原，只能还原与机器设置相关的参数。还原操作，在贴片机上进行。
闪盘等因不明原因被损坏时也可以使用系统备份的数据进行还原，但在进行还原之前必须重新安装系统和应用软件。
n
要点
根据机型不同，闪盘的容量会不相同。系统备份的保存位置必须确保至少 50MB 的可用空间。
■ 系统全备份
系统全备份，可以将贴片机闪盘中的内容全部进行备份。
贴片机的应用软件、OS、基板程序、履历等所有信息会全部被保存。闪盘因不明原因被损坏时，可以将复原机器所需的全部
数据还原到更换用的新闪盘中。还原操作，使用专用软件在电脑上进行。
可以使用本功能的贴片机软件版本，必须在 V3.27stdR2.000 以上。
n
要点
系统全备份的保存位置必须具备超过贴片机所配闪盘容量的可用空间。
根据机型不同，闪盘的容量会不相同。因此，进行系统全备份之前，请务必在下图所示的机器设置画面中确认贴片机的闪盘容量。
磁盘容量
[磁盘容量]按钮
26657-P2-00
c
注意
USB 存储器必须使用 YAMAHA 发动机 ( 株 ) 指定的 USB 存储器 ( 随机附带或 YAMAHA 备件单卖的 USB 存储器 )。
使用非本公司指定的 USB 存储器，可能会导致机器发生故障。切勿在本公司设备上使用。
c
注意
使用 USB 存储器复制数据时，为了防止媒体插入口积尘和静电干扰，务必将媒体插入口的面板关闭后再进行备份。
c
注意
不要将已复制在 USB 存储器中的基板程序长期保存在 USB 存储器中。
因为 USB 存储器只能作为各种备份数据的复制中介，而不能作为最终存储器使用。最终备份媒体 (CD、DVD、MO 等 )，请客户自备。
