7.4 错误提示
下面，介绍运行过程中可能会显示的错误提示及其解决方法。
编号 错误名和内容
Ea2755
智能识别数据读入错误
状态 智能识别数据的读入失败了。
原因
是无效的样板数据。
没有样板数据。
解决方法 请确认样板数据是否已正常创建完成。
Ea12815
此元件不是智能识别的对象元件
状态
对检测出的边缘进行检查的结果为 ：可能此元件不是智能识别的对象元件。
请查找原因并解决后，重新捕捉图像。
原因 检测出的边缘数太少。
解决方法
1.将边缘检测框设置为可以框住整个元件。
2.修改照明设置 ( 照明类型、照明级别 )。
Ea12816
智能识别未检测出边缘
状态
对检测出的边缘进行检查的结果为 ：没有检测出边缘。
请查找原因并解决后，重新捕捉图像。
原因 检测出的边缘数为 0。
解决方法
1.使元件吸附在吸嘴的中心。
2.修改照明设置 ( 照明类型、照明级别 )。
Ea12817
智能识别的检测范围太大
状态
对检测出的边缘进行检查的结果为 ：检测范围太大。
请查找原因并解决后，重新捕捉图像。
原因 边缘检测用的检测范围太大。
解决方法 如果边缘检测框太大，请改为可以框住整个元件的最小范围。
Ea12818
智能识别的边缘数异常
状态
样板的边缘数异常。
请查找原因并解决。
原因
样板的边缘数在以下范围内。
0〜99之间
1000 以上
解决方法
请按照下列提示进行调整，使边缘数进入 100 〜 999 之间。
边缘数在 0 〜 99 之间时
1.恢复已删除的边缘。
2.降低边缘界限值。
3.降低压缩比。
边缘数在 1000 以上时
1.删除不必要的边缘。
2.增大边缘界限值。
3.提高压缩比。
Ea12820
智能识别用图像的捕捉未完成
状态 智能识别用图像的捕捉没有完成。
原因 智能识别样板创建用图像的捕捉没有完成。
解决方法 请吸附元件并捕捉图像。
Ea12821
智能识别的边缘检测错误
状态 未能检测出边缘。
原因 边缘检测失败了。
解决方法 请修改元件信息。
第 5 章 利用编辑器编辑
本章主要介绍只有编辑器可以操作的功能。
目录
1. 分割元件 5-1
2. 用元件号码整理 5-2
3. 拼板位移 5-3
3.1 创建拼板位移数据 5-3
3.2 间距扩展功能 5-6
3.3 拼板位移的扩展、还原 5-8
3.3.1 拼板位移的扩展 5-8
3.3.2 拼板位移的还原 5-10
4. 操作基板文件 5-11
4.1 将 VIOS 保存为 YGX 5-11
4.2 将 YGX 保存为 VIOS 5-13
5-1
5

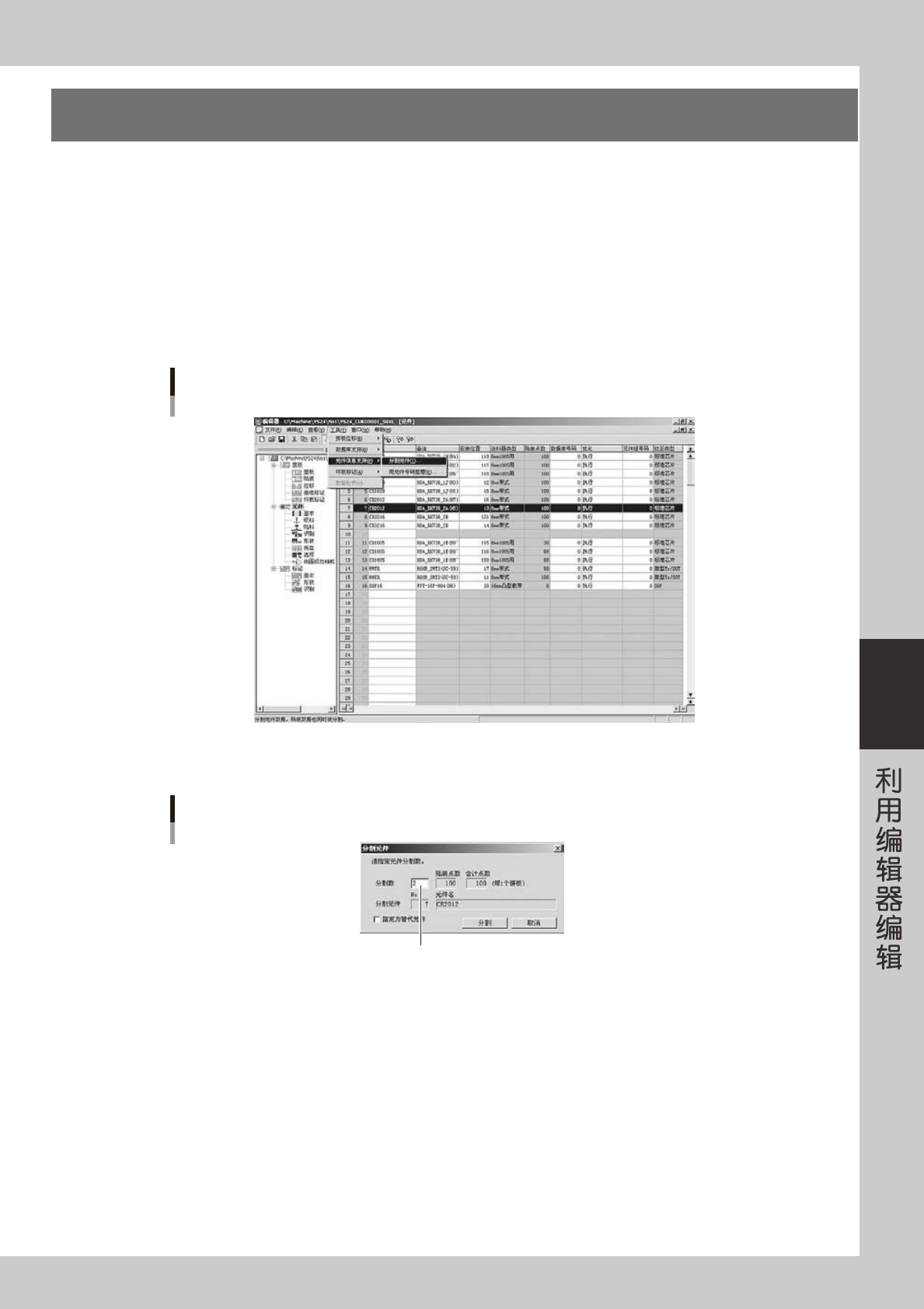

1.分割元件
可以将 1 个元件分割在多个位置登录。“将元件登录在多个位置”是指同样的元件可以由多个送料器供给。当大量
使用相同元件时，可以缩短平均贴装 1 张基板所需要的时间。
1
操作树形视图，使元件信息显示在主视图中。
2
选择想要分割的元件所在的行。
3
分割元件。
1. 从“工具 (T)”菜单的“元件信息支持 (P)”中选择“分割元件 (T)”。显示“分割元件”的设置对话框。
选择想要分割的元件
26500-P2-00
2. 输入分割数。
输入分割数
分割数的输入
26501-P2-00
3. 将分割的元件作为替代元件使用时，勾选“指定为替代元件”的选择框。
4. 按 [ 分割 ] 按钮，分割元件。
5. 分割完成的画面显示后，点击 [ 确定 ] 按钮关闭画面。
