3-21
3
3.负荷控制 (YS88)
3.1 使用时的注意事项
仅限选配有简易负荷控制的 YS88 贴片机可使用此功能。使用时需注意的事项如下。
· YS88 简易负荷控制目的是贴装接插件元件。
· YS88 的负荷控制只支持贴装。下降时切换至目标负荷，并以此负荷使元件贴装在基板上。
· 回弹吸嘴无法进行负荷控制。
· 基板程序格式只支持 YGX。
3.2 负荷控制的设置
3.2.1 设置方法
c
注意
以下 Step1 〜 Step3 的设置在“VmSpec”画面进行。更改“VmSpec”的设置，需由管理人员进行。

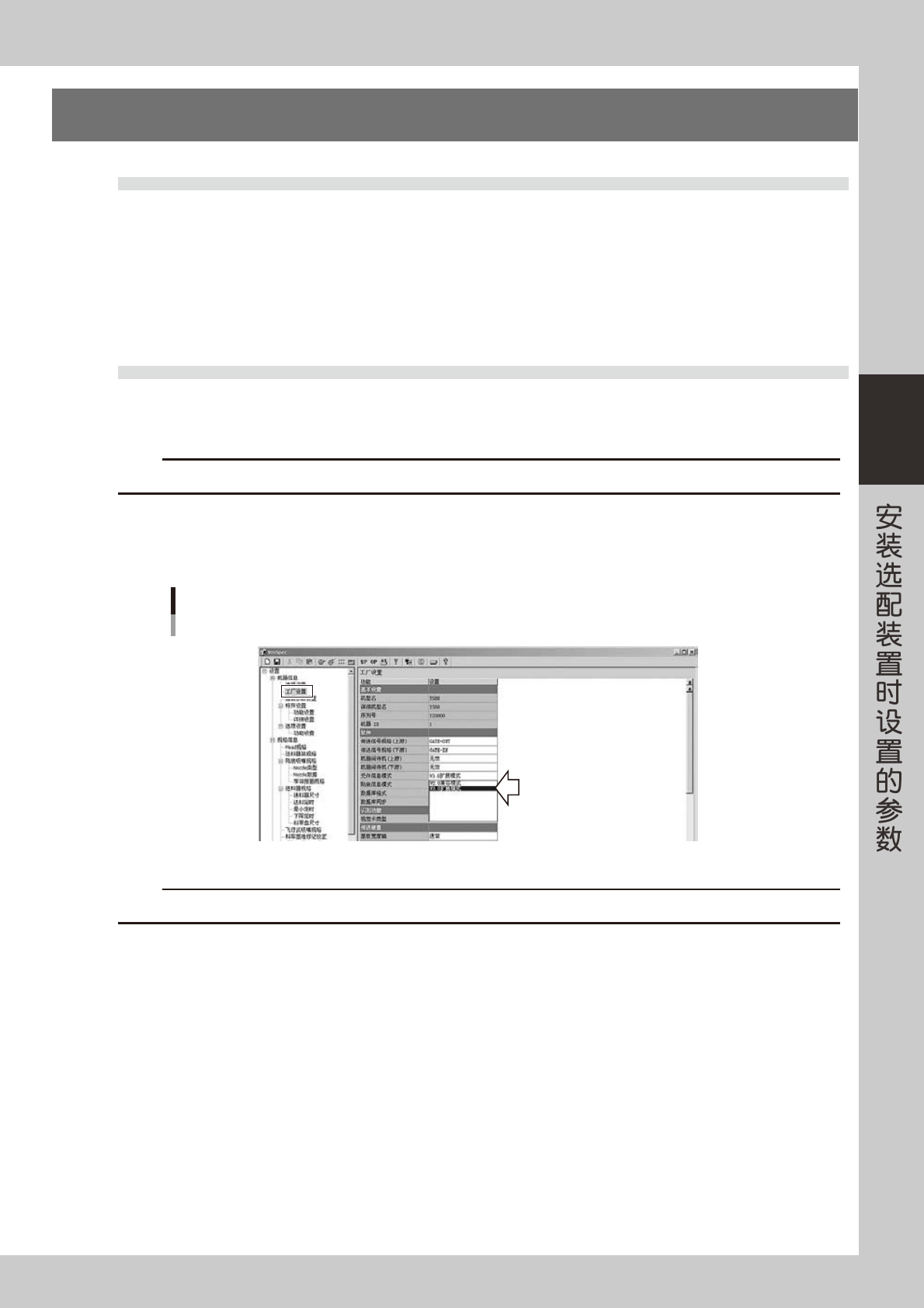

1
设置元件模式。
将“工厂设置”的“元件信息模式”设置为“V3.0 扩展模式”。
VmSpec
元件信息模式
26322-P2-10
c
注意
不进行此设置则元件信息的负荷控制及目标负荷无法保存。
3-22
3
2
将“负荷控制”设置为“有”。
在“工厂设置”画面将“负荷控制”栏设置为“有”。
VmSpec
负荷控制
26323-P2-10
c
注意
不进行此设置则无法使用简易负荷控制。
3
设置要使用负荷控制的贴装头。
选择“负荷控制规格”-“Head”画面，将要使用负荷控制的贴装头的“负荷控制”栏设置为“使用”。
VmSpec
Head
26324-P2-10
4
打开 [ 元件 ]-“贴料”选项卡，设置下述参数。
K. 负荷控制
设置是否执行负荷控制。执行负荷控制时，选择“执行 ( 简易 )”。
L. 目标负荷 (N)
输入目标负荷。以 0.1N 为单位在 10 〜 30N 范围内输入。
VmSpec
K.负荷控制、L.目标负荷
26325-P2-10
3-23
3
4.切带机
YS 系列贴片机可以选配内置式切带机。
c
注意
YC8 无法使用本功能。
■ 自动运行中的切带动作
自动运行中的切带动作有下列 2 种，也可以 2 种并用。
贴片机状态 动作
贴装中 吸附元件后，在贴装元件的过程中进行切带。
传送中 贴装完后，只要向出口传送基板就进行切带。
■ 料带切刀的开关动作时机
料带切刀的动作时机和动作的详细内容，如下表所示。
贴片机状态 料带切刀动作 动作的详细内容
返回原点时
关闭贴片机电源时
关→开 返回原点后自动强制打开所有料带切刀。
开始自动运行时
复位自动运行时
开→关→开
先强制关闭料带切刀后，再打开。
仅限有丢弃元件动作的复位。
注意事项
■ 仅限使用传送中切带时
使用的基板程序，如果平均 1 张基板的 1 个送料器的元件传送长度较长时，切带后被切断的料带有可能在料带排出口被挂住
而无法到达空料带箱，必须注意。
一般，纸料带元件如超过约 240mm 才切带时容易被挂住 ；宽度超过 44mm、厚度超过 15mm 的凸型载带元件如超过 160mm 才
切带时容易被挂住。
■ 标准切断长度 / 最长切断长度的设置
使用贴装中切带时，如果将标准切断长度及最长切断长度设置过大，切带时容易挂住。切带后料带排出不畅时，需要将此处
的长度设置较短一些。
一般，纸料带元件如超过约 240mm 才切带时容易被挂住 ；宽度超过 44mm、厚度超过 15mm 的凸型载带元件如超过 160mm 才
切带时容易被挂住。
n
要点
紧急停机状态和联锁状态时，[ 装置 ] -“送料器”画面的按钮操作无效。
