A-30 ■ SOP 1: 边端引脚匹配 适用于引脚反光不均匀，使用“标准”识别无法准确识别的 SOP 元件。检测边端引脚时，通过检查边端引脚间的位置关系， 从中提取最符合所设置的引脚的位置关系进行识别。 SOP 1: 边端引脚匹配 元件例 N S E W N S E W 仰视图 25717-P0-00 多余引脚检查 此检查，在识别元件时，为防止错误供给与设置的引脚形状相同仅引脚根数不同的元件所进行的检查。 ‧ 检 查 …
A-29
判定用平均亮度界限值
一般设置为 0。
参考
一般设置为 0，但有时设置 0 以外的值可以防止过度判定。设置为 0 以外的值时，如果在下列条件，会发生识别错误。
1. “NG 判定条件”参数的设置为“分散”。
2. 判定区域内的亮度偏差超过了在“判定用 3σ 界限值”参数中指定的值。
3. 判定区域内的平均亮度超过了此处所指定的值。
判定区域偏移有效
设置是否使判定区域偏移。
‧
有 效
按照在判定区域偏移量 X、Y 中指定的值移动判定区域。
‧
无 效
在元件中央部设置判定区域。
NG 判定条件
指定判定识别为不良的条件。
‧
分 散
测量值大于在“判定用 3σ 界限值”参数中指定的界限值时，判定为错误。
‧
不分散
测量值小于在“判定用 3σ 界限值”参数中指定的界限值时，判定为错误。
判定区域尺寸 X、Y
指定判定区域的尺寸。通过元件调整功能确认元件后输入数值。
判定区域偏移量 X、判定区域偏移量 Y
指定判定区域的偏移量。输入从元件中心到判定区域 ( 矩形 ) 中心的距离。
此处输入的值，在“判定区域偏移有效”参数设置为“有效”时使用。

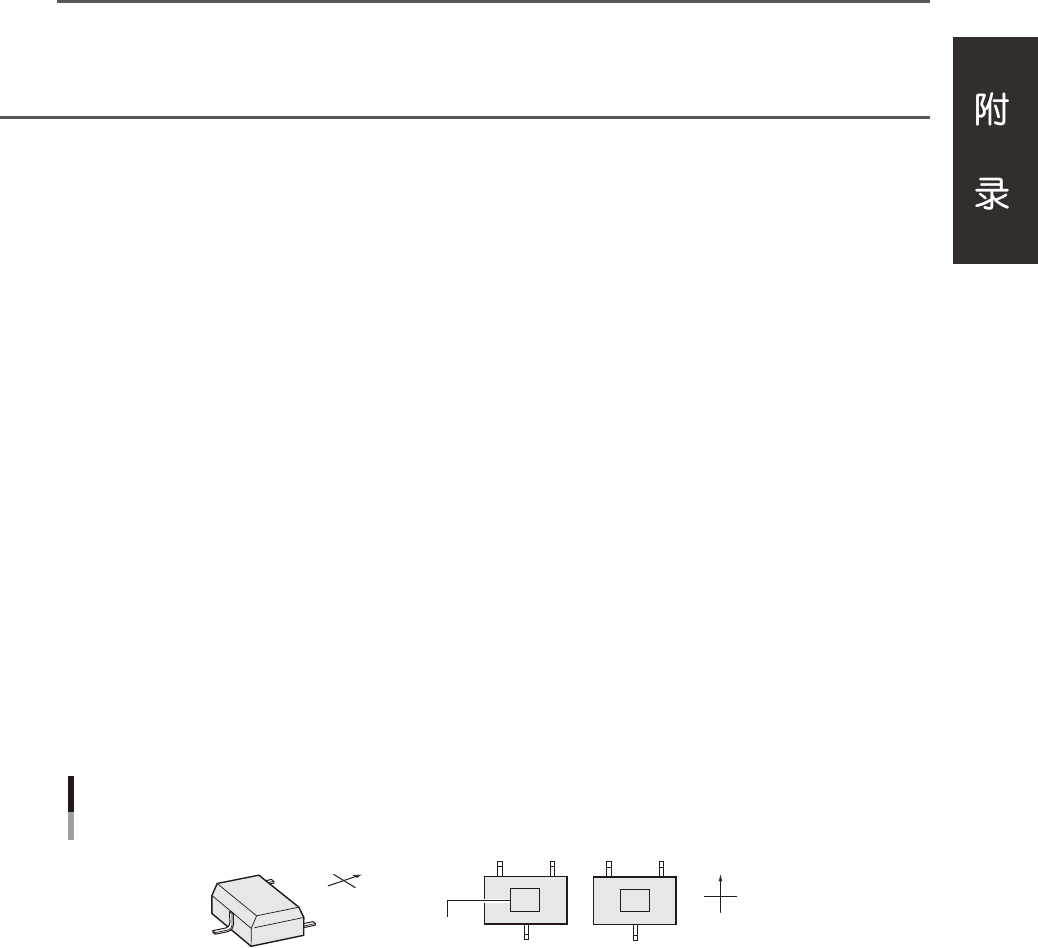

■ 微型 Tr/SOT
1: 正反面判定
适用于判定微型 Tr/SOT 元件的正反面。用矩形 ( 以下称“判定区域”) 指定测量亮度的范围，通过检查该区域的亮度偏差
( 分散 )，判定元件的正反面。吸附面的封装部印刷有文字等时可以使用。
2端子
4: 正反面判定 元件例
N
S
E
W
N
S
EW
OK NG
A
仰视图
判定区域
2571-P0-00
判定用 3σ 界限值
判定用平均亮度界限值
判定区域偏移有效
NG 判定条件
判定区域尺寸 X、Y
判定区域偏移量 X、Y
详细内容，参照上述“■2 端子”的算法“10: 正反面判定”的内容。
A-30

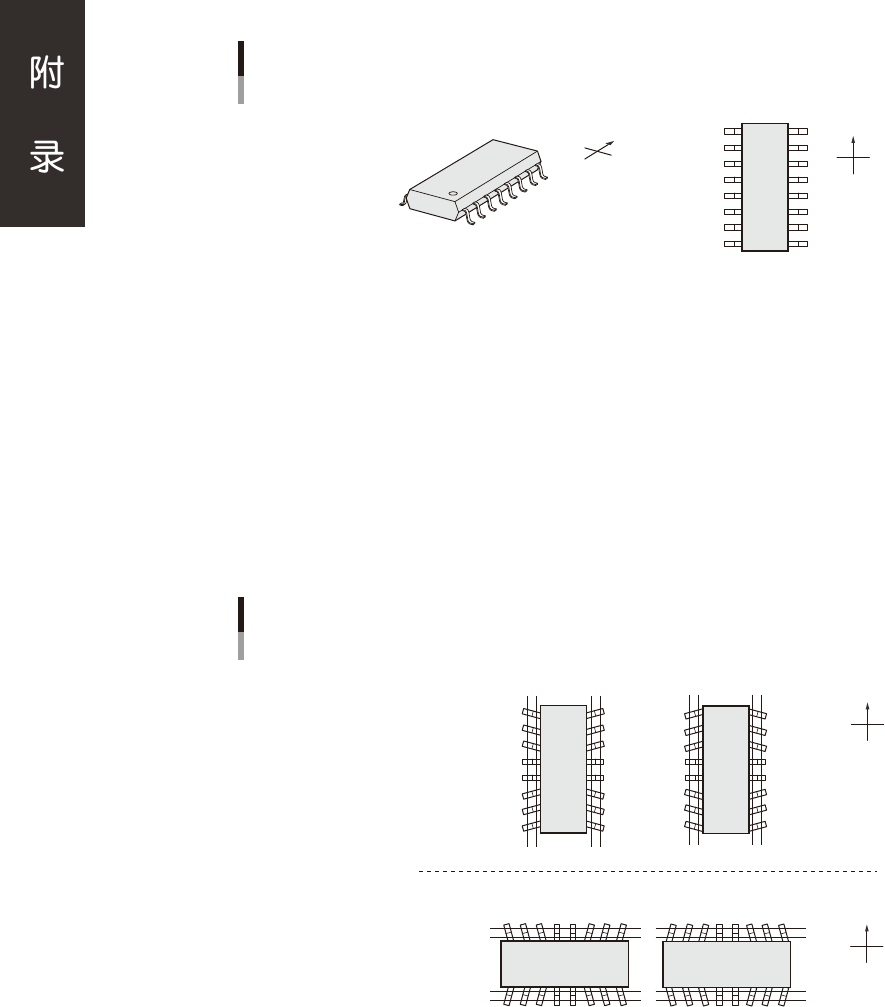

■ SOP
1: 边端引脚匹配
适用于引脚反光不均匀，使用“标准”识别无法准确识别的 SOP 元件。检测边端引脚时，通过检查边端引脚间的位置关系，
从中提取最符合所设置的引脚的位置关系进行识别。
SOP
1: 边端引脚匹配 元件例
N
S
E
W
N
S
EW
仰视图
25717-P0-00
多余引脚检查
此检查，在识别元件时，为防止错误供给与设置的引脚形状相同仅引脚根数不同的元件所进行的检查。
‧
检 查
错误供给了引脚宽度、间距相同，引脚根数多的元件时，会发生识别错误。
‧
不检查
不进行多余引脚检查。
5: 正反面判定
适用于判定 SOP 元件的正反面。通过比较引脚前端附近的间距与根部附近的间距，检查元件是否翻转。此识别，使用独立相
机时的识别方法与使用多视觉相机时的识别方法不相同 ( 参照下图 )。
使用多视觉相机识别时，必须旋转元件使引脚的排列方向为 NS 方向。此时，“识别”参数的“形状基准角度”也必须更改。
SOP
5: 正反面判定 元件例
N
S
EW
OK NG
仰视图
N
S
EW
OK NG
仰视图
独立相机识别
多视觉相机识别
25718-P0-00
多余引脚检查
详细内容，参照上述算法“1:边端引脚匹配”。
A-31

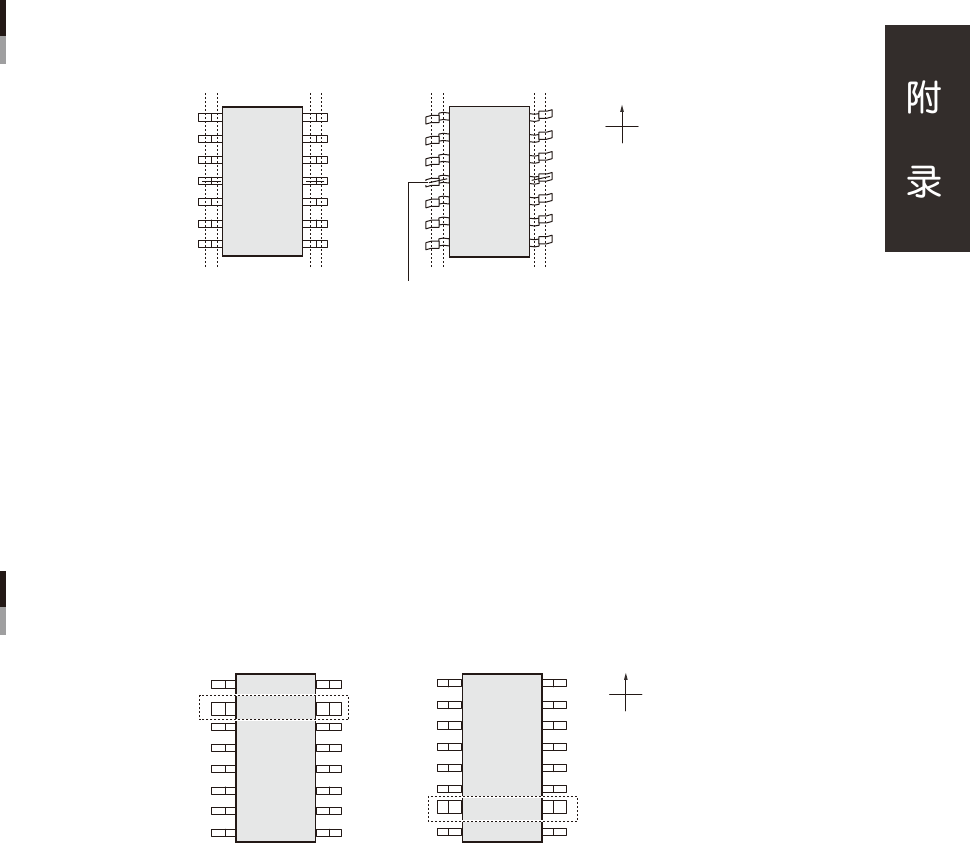

6: 全部引脚的弯曲检查
适用于检查引脚全部弯曲的 SOP 元件。从引脚前端附近的引脚列中心和引脚根部附近的引脚列中心测量引脚列的整体弯曲度。
SOP
6: 全部引脚弯曲检查 元件例(仰视图)
N
S
EW
OK NG
引脚弯曲角度
25719-P0-00
引脚弯曲角度容许值 ( 度 )
在各边测量的弯曲角度总和的绝对值，大于此处所设定的值时，发生识别错误。
一般，设置为 0。
多余引脚检查
详细内容，参照上述算法“1:边端引脚匹配”
7: 引脚宽度极性判定
适用于判定带极性引脚的 SOP 元件的方向。通过引脚列中的宽引脚所在位置，判定元件的方向。
SOP
7: 引脚宽度极性判定 元件例(仰视图)
N
S
EW
+0˚
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
+180˚
25720-P0-00
宽引脚位置 W、E
指定宽引脚在第几号位置。如果在指定方向上没有宽引脚时，指定为 0 ；两个方向上都指定为 0 时，则不进行方向判定。上
图的示例中，宽引脚位置 W 为 2，E 为 2。
