4-17
4
3.标记参数
3.1 使用图样匹配
图样匹配，是指将基板上特定图样的图像作为模板登录，并将此形状与实际识别的图样进行比较，根据比较结果
对基板的基准孔误差、外形误差、由基板固定结构造成的误差和基板上的局部变形等进行校正的功能。当基板上
没有基准标记，或基准标记与 YAMAHA 推荐标记不一致而无法使用基准标记功能时，使用图样匹配功能非常有效。
n
要点
可以登录的图样形状不受任何限制，但在使用图样匹配时，必须选择符合下列条件的图样。此外，还需将图样的图像大小控制在
1/4 图像显示区以内。

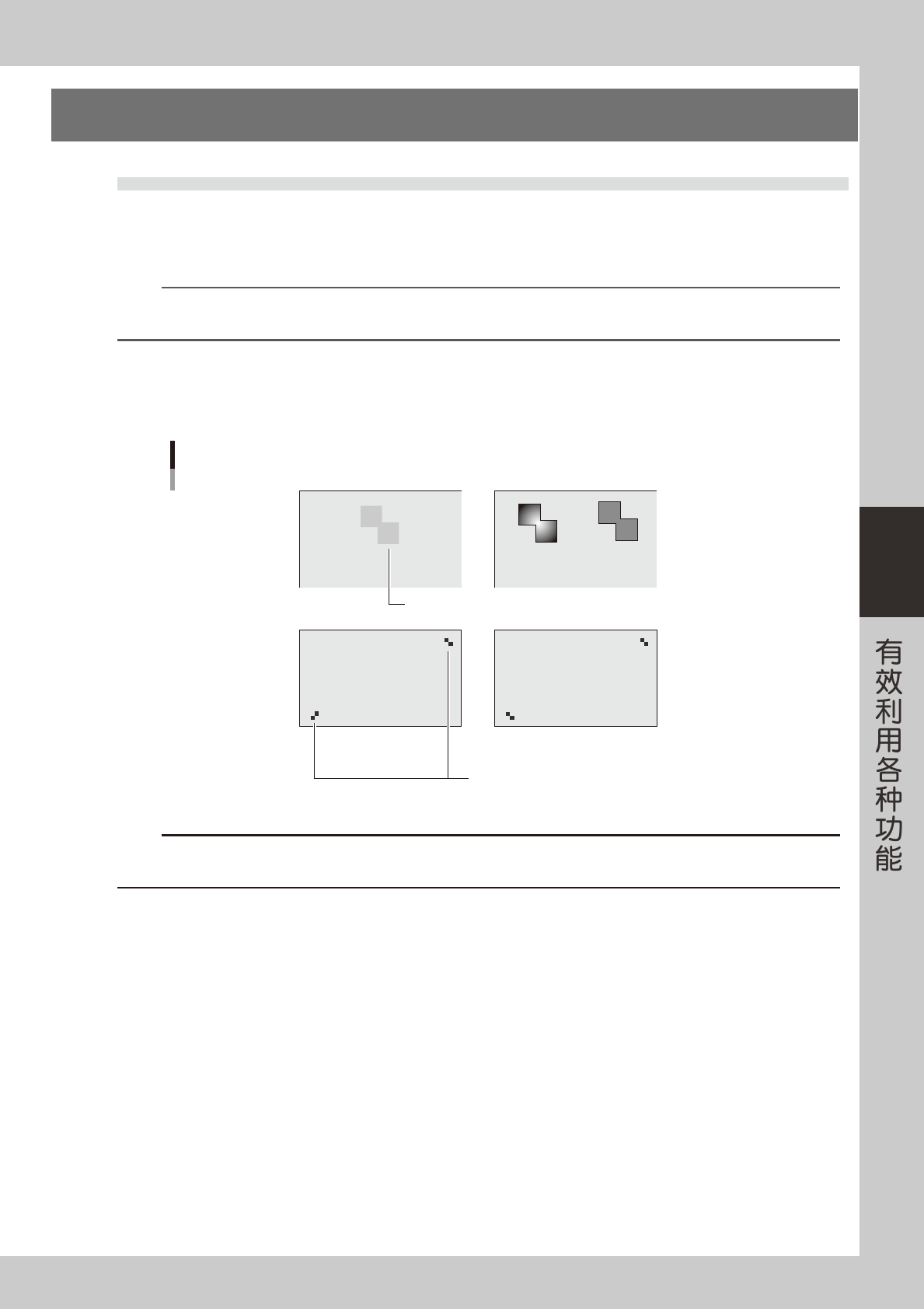

图样条件
· 基板上光的反差明显 ( 图样的轮廓清晰即可 )。
· 基板上设置在对角线上的两点 ( 不能为同一点 )。
NG
NG
OK
PCB
PCB
OK OK
光的反差不明显
方向不同
图样条件
25406-P2-00
c
注意
图样匹配的识别时间比一般标记的识别时间长，识别精度比圆和四角形等标记的识别精度略低。对标记的“识别类型”设置为
“标准”时可以识别的标记，没有必要使用图样匹配功能。
4-18
4
3.1.1 登录图样
下面，介绍将图样匹配用的图样作为模板进行登录的方法。
1
决定图样匹配用的图样。
参照前页所述的图样的条件决定。
2
在标记信息中输入图样的名称。
打开标记画面，在画面上部表格中“标记名”栏输入能区别于其它图样的名称。
3
设置参数。
按下列内容设置。
1. 将基本参数的“标记类型”设置为“基准标记”。
2. 将识别参数的“识别类型”设置为“图样轮廓”、“图样多值”或“整个图样”。
· 图样轮廓
执行图样匹配时，一般设置为“图样轮廓”。如果图样内部的明暗存在不均匀现象，只要此图样的轮廓
清晰就能识别。
· 图样多值
只有在图样内部的明暗均匀时才有效。因为必须对整个图样进行识别，所以比“图样轮廓”的识别时
间更长，数据更大。
· 整个图样
想要详细读取整个图样时，使用此识别类型。因为必须对整个图样进行识别，数据的压缩率又低，所
以比“图样多值”的识别时间更长，数据更大。

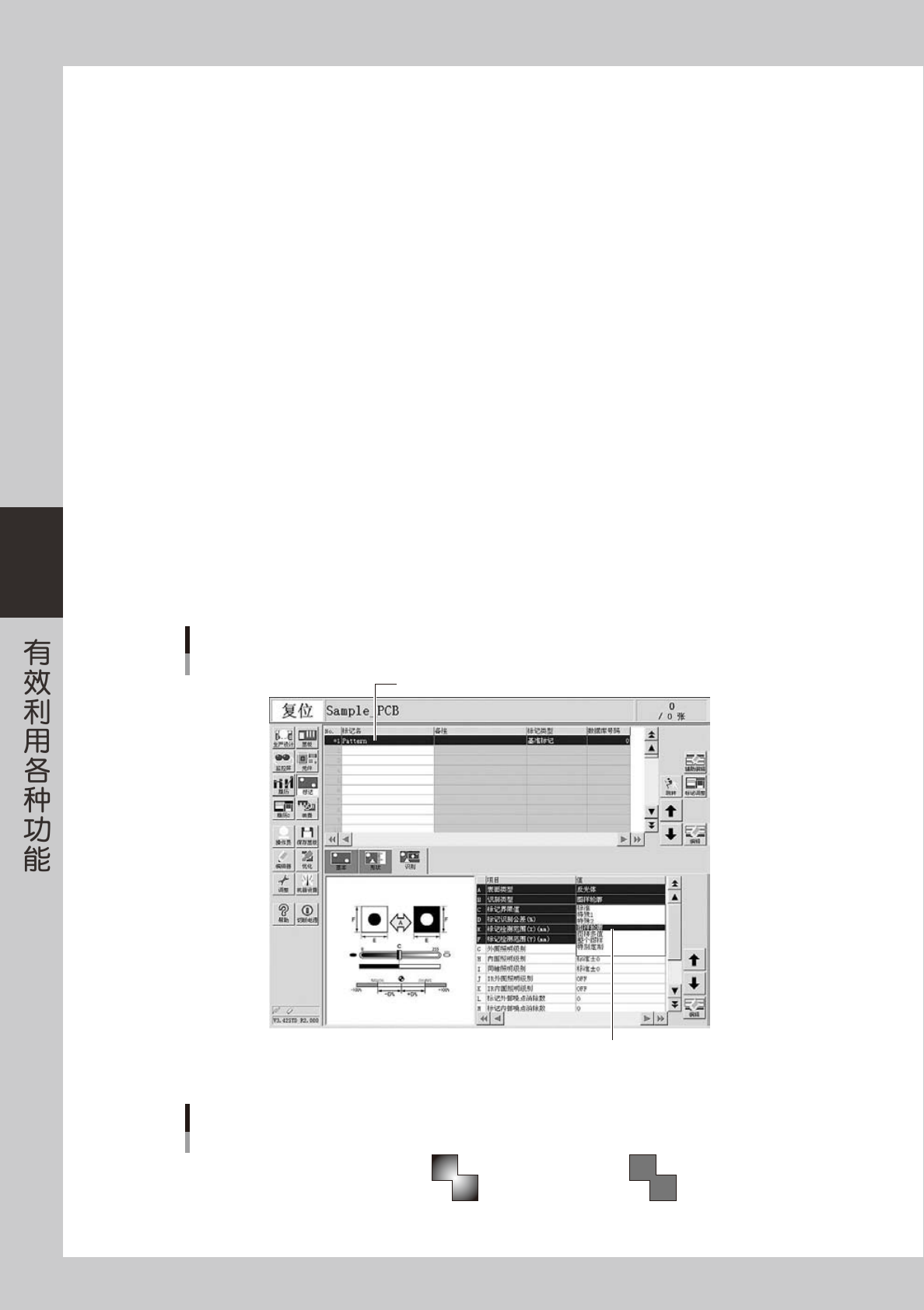

输入图样的名称
图样的设置
设置为“图样轮廓”或“图样多值”或“整个图样”
26408-P2-00
图样轮廓
图样的识别类型
图样多值
内部虽然存在
不均匀现象，但轮廓清晰
内部均匀
25407-P2-00
4-19
4
4
打开标记调整画面。
按 [ 标记调整 ] 按钮，打开标记调整画面。
参考
有多个工作台的贴片机，会显示选择工作台的下拉框，从中选择所使用的工作台。
标记调整画面
[传入基板]按钮 [图样]按钮
26409-P2-10
5
固定基板。
按 [ 传入基板 ] 按钮，将基板传入传送装置并固定。
6
移动贴装头使图样移至画面中央。
使用 [ 移动 Head] 按钮，移动贴装头。对准位置后，按 [ 关闭 ] 按钮。
7
按[图样]按钮。
如下图所示，显示图样登录用的画面。
图样画面
箭头按钮
移动按钮
26410-P2-00
