A3.3.3 Ball 元件
下面，介绍校正组为“Ball 元件”，校正类型为“简易 BGA”、“BGA”、“简易倒装芯片”、“倒装芯片”时的算法。
■ 简易 BGA
1: 极性判定
适用于只想用简易设置进行识别的，横竖方向的间距相同，除极性球以外的所有格栅上都排列有球的 BGA 元件。只对指定的
格栅上 (1 处 ) 检查是否有球存在。

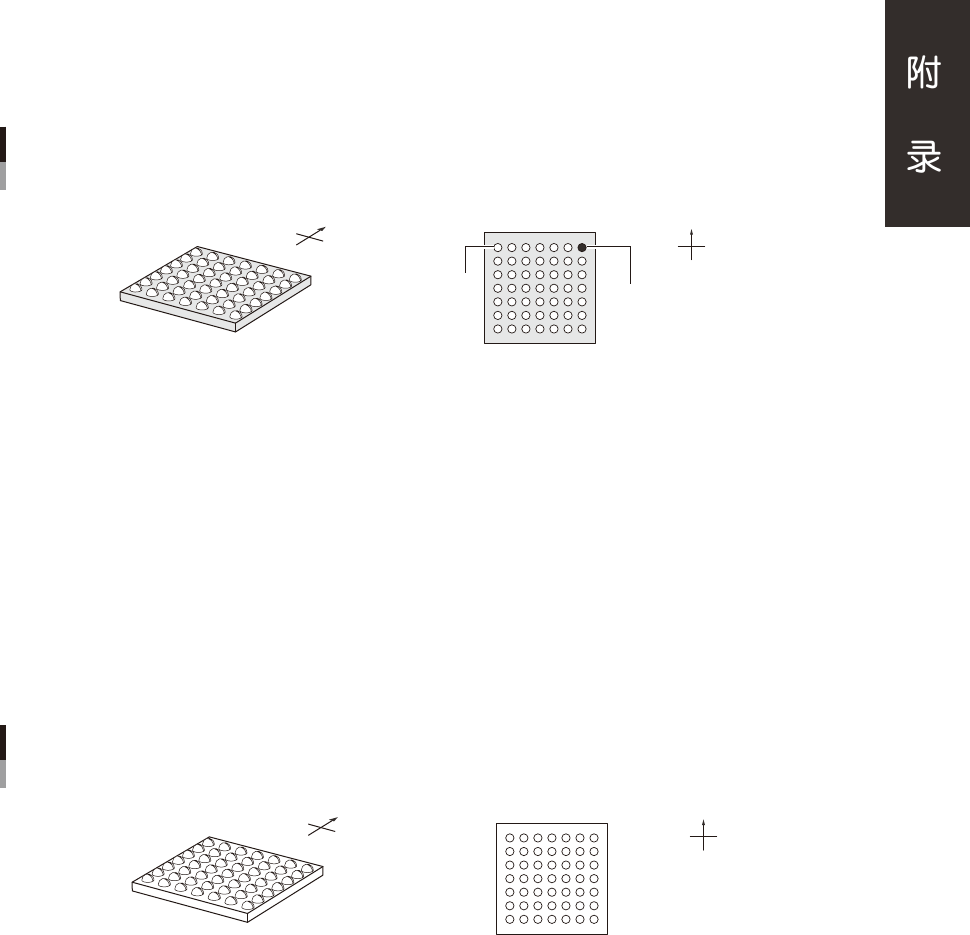

简易BGA
1: 极性判定 元件例
极性球
原点
N
S
EW
N
S
W
E
仰视图
25708-P0-00
极性判定用球的列号、极性判定用球的行号
指定极性判定用的格栅位置 ( 原点 ：仰视时的左上 )。
极性判定位置是否有球
指定极性判定为错误时的条件。
‧
有
“极性判定用球的列号”、“极性判定用球的行号”中设置的格栅位置中没有检出球时，判定为错误。
‧
无
“极性判定用球的列号”、“极性判定用球的行号”中设置的格栅位置中检出了球时，判定为错误。
3: 简易白色 BGA
适用于只想用简易设置进行识别的，BGA 载体为白色，横竖方向间距相同，所有格栅上都排列有球的 BGA 元件。此算法只对
球的总数进行检查，不检查各格栅上是否有球。
简易BGA
3: 简易BGA 元件例
N
S
EW
N
S
W
E
仰视图
25709-P0-00
有球界限值
指定提取球时的检测界限值。一般，设置为 0。
球部分和载体部分的颜色浓度差大于此处所设定的值时，作为球提取。
A-26
■ BGA
4: 白色 BGA
适用于载体为白色的 BGA 元件。对球位置信息中所设置的球位置，检查是否有球存在。关于球位置信息的设置，参阅第 2 章
“6.Ball 元件的编辑”。
BGA
4: BGA 元件例
N
S
EW
N
S
W
E
仰视图
25710-P0-00
有球界限值
指定提取球时的检测界限值。一般，设置为 0。
球部分和载体部分的颜色浓度差大于此处所设定的值时，作为球提取。
7: CGA 识别
适用于 CGA 元件。对球位置信息中所设置的球位置，检查是否有针脚。关于球位置信息的设置，参阅第 2 章“6.Ball 元件的
编辑”。
BGA
7: CGA识别 元件例
N
S
W
E
N
S
EW
仰视图
25711-P0-00
多余球检查
设置识别元件时，当识别到的针脚多于球位置信息中所设置的针脚数时，是否判定为错误。
‧
检 查
在球位置信息中设置为没有针脚的位置有针脚时，判定为识别错误。
‧
不检查
在球位置信息中设置为没有针脚的位置即使有针脚，也不判定为识别错误。
2 值化级别校正
CGA 元件中元件的界限值无效。取而代之的是可以校正 2 值化级别。
可设定的值为 -128 〜 +127。
例如，画面上的白色发亮部分比实际元件多时，输入正数值 ( 详细内容，参阅第 2 章“6.1BGA”的“2 值化级别校正”)。
A-27
■ 简易倒装芯片
1: 外周凸点识别
适用于各边的球间距均等的元件，只使用外周的球，以简易设置进行识别的情况。
简易倒装芯片
1: 外周 元件例
N
S
W
E
N
S
EW
仰视图
25712-P0-00
间距检查
指定是否进行严密的间距检查。
自动 2 值化的方法
指定“元件界限值”为 0 时的 2 值化方法。
‧
明暗辨别
自动算出使黑白最为分明的界限值。球部和载体部的对比度较大时可以使用。
‧
面积基准
决定界限值，使作为球所设置的面积显示为白色。除球以外没有其它反光物或内部没有球时，可以使用。
凸点位置检查
指定是否对检测到的凸点位置和所设置的凸点位置之间的偏差进行检查。
跟踪重试
设置为“有”时，将以检测成功的凸点信息为基础重新检查检测失败的凸点。
对比度低的元件，如果设置为“有”，可以提高识别率。
元件外部噪点消除数、元件内部噪点消除数
指定消除噪点的程度。
因该参数会对图像进行加工，所以过度使用会使信息量降低。
对象类型
指定想要检测的对象物 ( 球 ) 为“白色”还是“黑色”。
噪点消除优先顺序
指定消除噪点的顺序。一般，越先消除噪点，影响越大。
■ 倒装芯片
2: 简易高速
适用于识别球的排列为不规则的元件。必须设置至少含有 2 对 (4 个角附近 ) 基准球的球位置信息。通过跟踪轮廓检测球。
关于不规则球的位置信息 ( 随机球栅位置 ) 的设置，参阅第 2 章“6.2倒装芯片”的内容。
倒装芯片
2: 简易高速 元件例
N
S
E
W
N
S
EW
仰视图
25713-P0-00
元件内部噪点消除数、元件外部噪点消除数
指定消除噪点的程度。因该参数会对图像进行加工，所以过度使用会使信息量降低。
对象类型
指定想要检测的对象物 ( 球 ) 为“白色”还是“黑色”。
噪点消除优先顺序
指定消除噪点的顺序。一般，越先消除噪点，影响越大。
