A-15
A3.识别算法的简易设置功能
使用本功能，可以比较容易地编辑特殊元件的形状信息。
使用本功能时，必须注意下列注意事项。
■ 可以使用的机型及机器软件
可以使用此功能的机型与机器软件的版本，如下表所示。
项目名 对象
适用机型
YS12
、
YS12P
、
YS12F
、
YS88
、
YS100
、
YS24
、
YS24X
、
YC8
、
YSM40
、(
Z:LEX
)
YSM20
适用机器软件
V3.05stdR1.000
以上
n
要点
在后述中，V3.05stdR1.000 以前的机器软件称为“旧版本软件”，以后的机器软件则称为“新版本软件”。
■ 可以使用的基板文件格式及元件数据库格式
可以使用此功能的基板文件格式与元件数据库格式，如下表所示。
条件 设定项目
基板文件格式
YGX
、
VIOS
、
VIOS-Text
元件数据库格式
FDX
、
FD
■ 基板程序的兼容性
下面，介绍使用旧版本软件创建的基板程序与使用新版本软件创建的基板程序的兼容性。
混合使用旧版本软件创建的基板程序、元件数据和用新版本软件创建的基板程序、元件数据时，务必注意下列事项。
‧
用新版本软件使用旧版本软件创建的基板程序时
如果使用新版本软件打开用特殊算法创建的元件形状信息，将以详细编辑模式画面显示。如果想要在简易编辑模式画面进行
编辑时，必须切换为“简易”模式后编辑。有关详细编辑模式与简易编辑模式的内容，参阅后述“A3.2编辑模式的切换”。
‧
用旧版本软件使用新版本软件创建的基板程序时
用特殊算法设置的元件形状信息，不论编辑模式是详细还是简易，都以校正类型设置为“特殊形状”时的元件形状画面显示。
c
注意
在旧版本软件的贴片机中保存基板文件格式为 YGX 的基板程序时，用详细编辑模式编辑的元件形状信息会被改写，务必注意。
■ 元件数据库的兼容性
下面，介绍新旧版本软件的元件数据库的兼容性。
‧
用新版本软件使用旧版本软件创建的元件数据库时
用特殊算法创建的元件形状信息，以详细编辑模式画面显示。
如果想要在简易编辑模式画面进行编辑时，必须切换为“简易”模式后编辑。
‧
用旧版本软件使用新版本软件创建的元件数据库时
用特殊算法设置的元件，以校正类型设置为“特殊形状”时的元件形状参数显示。
c
注意
数据库格式为 FDX 时，如果在旧版本软件的贴片机上进行逆设置，用详细编辑模式编辑的元件形状信息会被改写，务必注意。
A-16

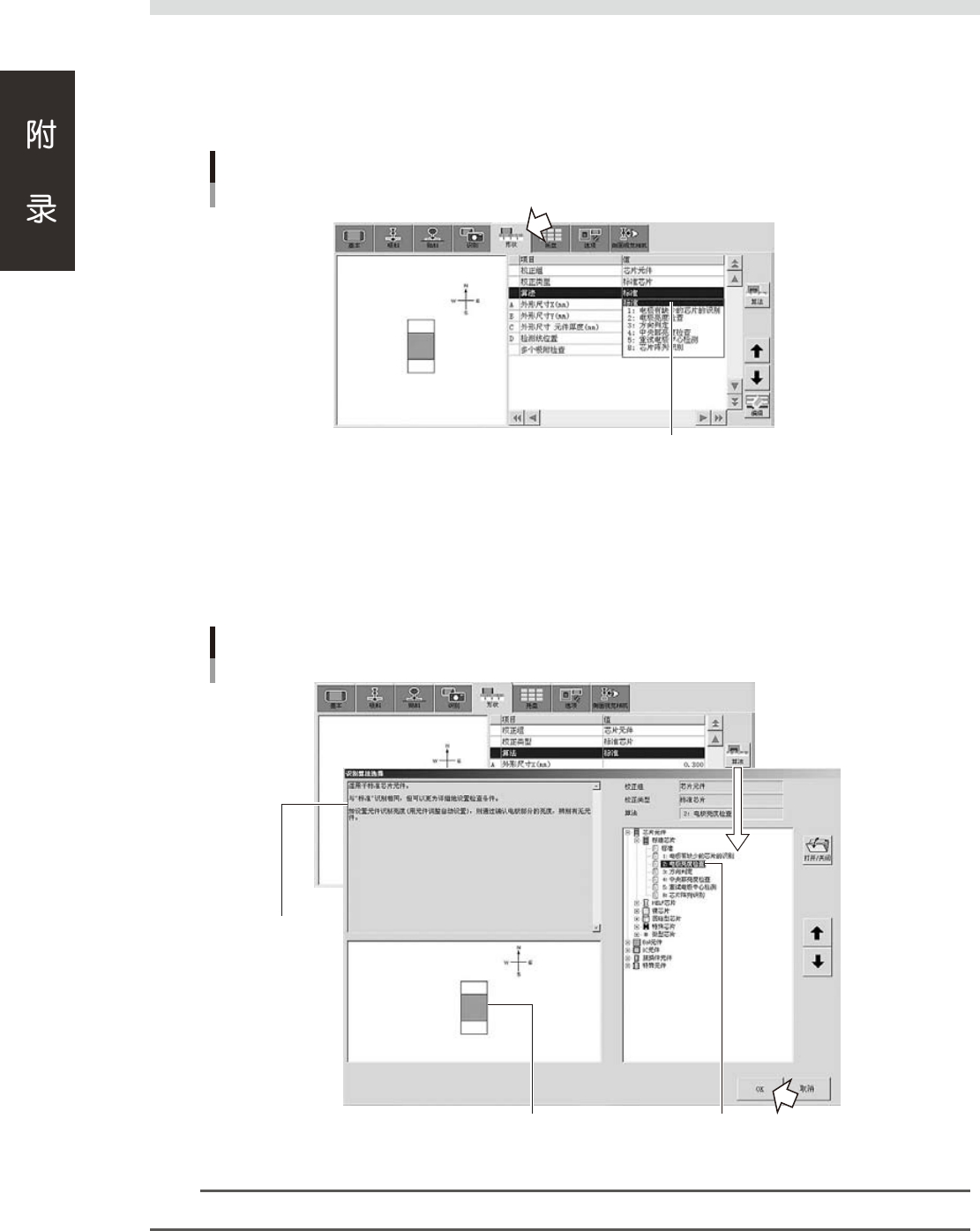

A3.1 算法的选择
选择算法有两种方法。1 种是从参数进行选择，1 种是从“识别算法选择”画面进行选择。
1. 从参数选择
将“形状”画面的“算法”参数设置为“标准”以外的算法，可以自动切换为特殊算法设置画面，
需设置的参数项目也随之切换。
特殊算法的切换
设置为“标准”以外的算法
26700-P2-00
2. 从“识别算法选择”画面选择。
按“形状”画面的 [ 算法 ] 按钮，可以打开“识别算法选择”画面。
从画面右侧的树形菜单中选择算法，所选算法的详细说明与元件的形状显示在画面左侧。
参考说明从树形菜单总选择想要使用的算法。
按 [OK] 按钮，关闭“识别算法选择”画面，“形状”选项卡画面的“算法”参数中自动输入选定的算法。
“识别算法选择”画面
选择算法
显示所选算法
的说明
以插图显示所选算法
的元件形状
26701-P2-00
参考
想要返回标准算法时，将“形状”选项卡画面的“算法”参数切换为“标准”即可。
A-17

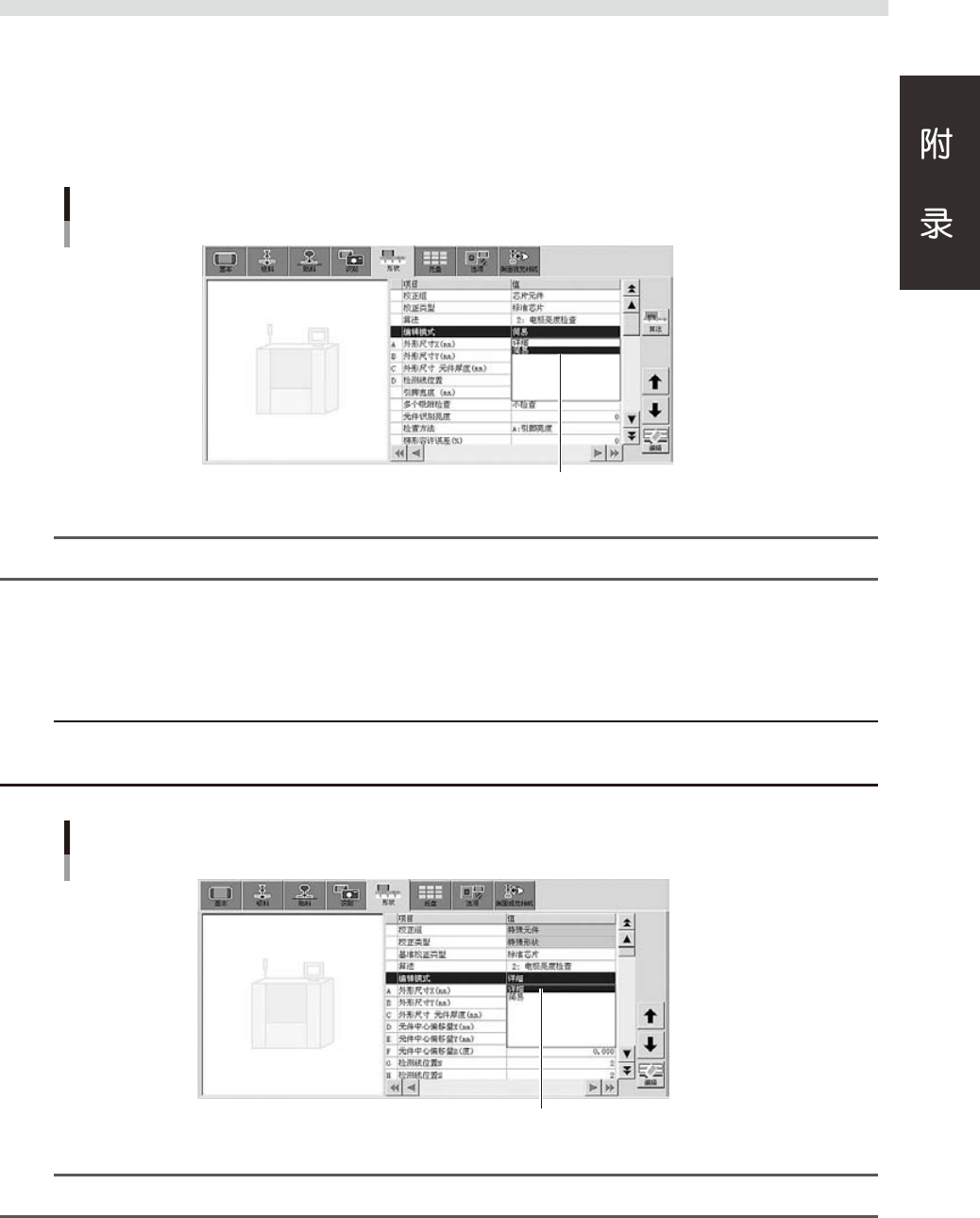

A3.2 编辑模式的切换
将“形状”画面的“算法”参数设置为“标准”以外的算法时，项目栏中会自动添加“编辑模式”参数，可以选
择编辑模式。编辑模式有“简易”编辑模式和“详细”编辑模式两种。
简易编辑模式
将“形状”画面的“编辑模式”参数设置为“简易”。
简易编辑模式，抽出必须设置的项目，显示在形状画面，自动设置为符合元件形状的数值。
简易编辑模式的选择
选择“简易”模式
26702-P2-00
参考
算法项目中附有编号，此编号与旧版本软件中使用的算法“特殊 0”〜“特殊 20”相对应。
详细编辑模式
将“形状”画面的“编辑模式”参数设置为“详细”。
详细编辑模式，会在形状画面显示所有形状参数。但，“校正组”、“校正类型”不可以更改。想要更改时，必须切换为
简易编辑模式。
c
注意
在详细编辑模式中设置的“基准校正类型”与“算法”的组合在简易编辑模式中不存在时，“编辑模式”变为灰色，无法从“详细”
切换为“简易”。“基准校正类型”与“算法”的组合，参阅后述“A3.3.1 特殊算法参数”的内容。
详细编辑模式的选择
选择“详细”模式
26703-P2-00
参考
详细编辑模式在“识别算法选择”画面无法使用。
