3.1 进行元件调整
1
安装元件。
除使用托盘供料装置的元件外，将装有元件的送料器安装在送料器架上。在吸料参数画面的“送料器安装
位置”指定了送料器架 No. 时，在送料器架上指定 No. 的位置安装送料器。如果没有指定，可在元件调整
画面设置送料器的安装位置，此时可以暂时选择便于安装的位置安装。
2
选择元件数据。
在元件信息画面，将光标移至想要确认的数据行。
3
打开元件调整画面。
按 [ 元件调整 ] 按钮，打开“元件调整”画面。

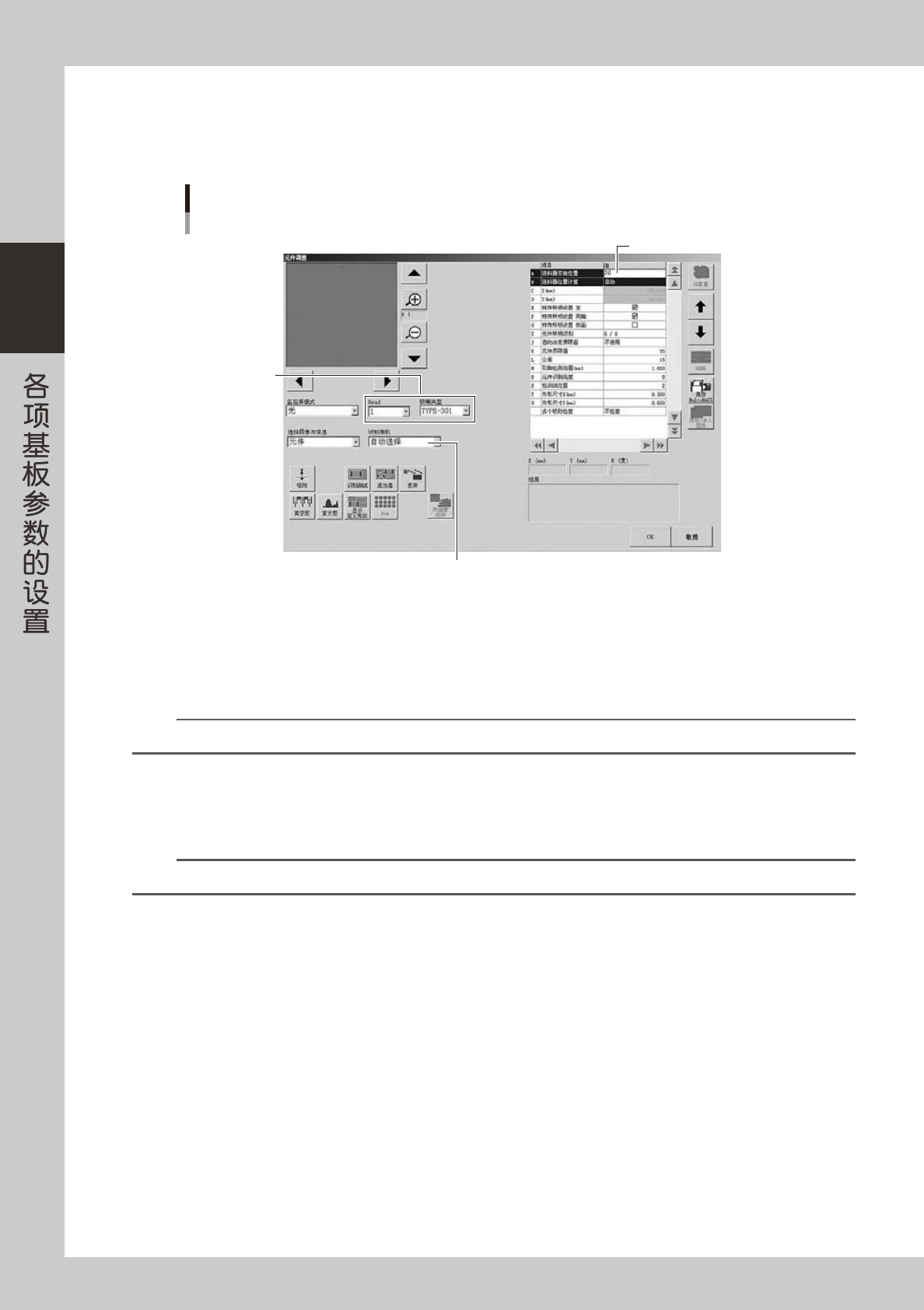

按[元件调整]按钮，打开“元件调整”画面
元件调整画面
26218-P2-10
2-46
2
4
设置送料器的安装位置。
此项目只对送料器安装位置未定的元件进行设置。将光标移至元件调整项目的“送料器安装位置”，输入
安装送料器的送料器架的号码。
设置送料器安装位置
送料器位置输入画面
Step 5
Step 6
26219-P2-10
5
确认贴装头和吸嘴。
画面中会显示所设置的贴装头号码和吸嘴的类型。
想要更改贴装头号码时，从“Head”下拉框中选择。
想要更改吸嘴的类型时，从“吸嘴类型”下拉框中选择。
参考
“吸嘴类型”下拉框中显示的是，想要使用的贴装头可以吸附所选元件用的吸嘴。
6
确认识别相机。
显示可以识别元件的相机，一般使用“自动选择”。
配备有选配的相机时，可以从“识别相机”下拉框中选择想要使用的相机。
参考
“识别相机”下拉框中显示的是，可以识别所选元件用的相机。
7
吸附元件。
按元件调整画面的 [ 吸附 ] 按钮，开始吸附元件的动作。
2-47
2
8
确认并调节吸附真空压和贴装真空压的设置。
1. 按 [ 真空压 ] 按钮，显示真空压级别。
C
D
B
A
A：数据条
显示吸附、贴装真空压的设置状态。
B：级别条
显示当前的真空压级别
C：上侧绿色区
数据条上侧的绿色区表示吸附有元件时的设置状态。
D：下侧绿色区
数据条下侧的绿色区表示没有吸附元件时的设置状态。
真空压级别调节画面
26220-P2-10
2. 确认贴装真空压的数值。如果级别条达到数据条上侧绿色部分，表示数值正常。如果没有达到，必须
按贴装真空压的 [ ▲ ] 按钮调节，直至进入上侧绿色部分。
e
3. 确认吸附真空压的数值。按紧急停机按钮后，用手取出吸附着的元件。在此状态下如果级别条在数据
条的下侧绿色部分，表示数值正常。如果超过了下侧绿色部分，进入了中央的粉红色部分，必须按吸
附真空压的 [ ▲ ] 按钮调节，直至进入下侧绿色部分。确认、调节完后，解除贴片机的紧急停机状态，
并按 [READY] 按钮。
4. 确认、调节完后，再次进行吸附元件的动作，吸住元件。
9
对元件进行识别测试。
按 [ 识别测试 ] 按钮，进行识别测试。多次进行此操作，如果 1 次错误也没发生，表示设置的数值正常，
可以进入下一步。
