GVシリーズ 自動ディスペンシングシステム
100
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
DispenseMotionを使用して7197PCP-DIN-NXのプログラムを切り替え
る方法
DispenseMotionソフトウェアを使用して、接続された7197PCP-DIN-NXコントローラー（797PCPまたは797PCP-2K
容積定量型ポンプの制御に使用）のプログラムをリモートで切り替え、また必要に応じてプログラム設定を調整することがで
きます。ディスペンサープログラムは、DispenseMotion ソフトウェアの Pico Touch アイコンと 7197PCP-DIN コントロ
ーラウィンドウで設定します。7197PCP-DIN Prog. No. Set コマンドをディスペンスプログラムに追加して、指定されたプ
ログラムを実 行します。
注 記：
• 7197PCP-DIN-NXコントローラーとPICO
Toµch
コントローラーの両方をロボットに接続する場合は、
Toµch
コントロ
ーラーを接続する前に7197PCP-DIN-NXコントローラーを接続し、7197PCP-DIN-NXコントローラーがロボットに正
常に接続されることを確認してください。これにより、Pico Touch アイコンを右クリックして、
Toµch
コントローラーまたは
7197PCP-DIN-NX コントローラのいずれかを選択できます。
• 7197PCP-DIN-NX コントローラーを PC およびワイヤレスネットワークに接続する手順については、 7197PCP-DIN-
NX コントローラー取扱説明書の NX プロトコルの付録を参照してください。
前提条件
7197PCP-DIN-NXコントローラーとポンプシステムは、NXプロトコルを使用するように設定されており、適切に設置さ
れ、自動ディスペンシングシステムに接 続されています。
DispenseMotionソフトウェアで7197PCP-DIN-NXプログラムをセットアップするには
# クリック 手順 参考画像
1
>
• ［PROGRAM］ をクリックし、［PICO
TOUCH］ アイコンを右クリックして
［7197PCP-DIN CONTROLLER 1］ また
は ［7197PCP-DIN CONTROLLER 2］（該
当する場合）を選択し、7197PCP-DIN コント
ローラーウィンドウを開 きます。
2
• 接続されている7197PCP-DIN-NX コントロ
ーラの IP アドレスを入力します。
• ［CONNECT］ をクリックします。
次のページに続く
GVシリーズ 自動ディスペンシングシステム
101
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

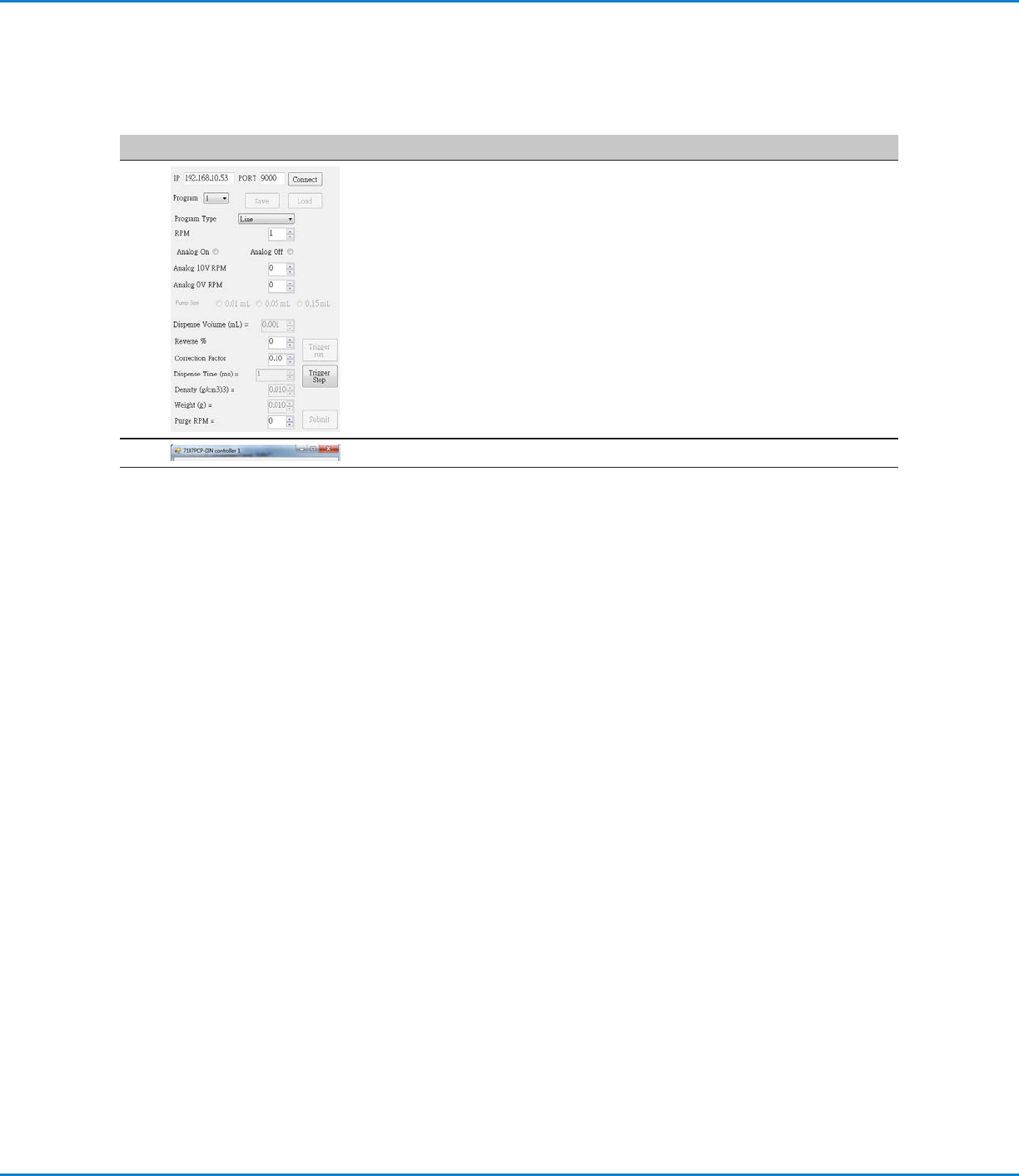

DispenseMotionを使用して7197PCP-DIN-NXのプログラムを切り替え
る方法（続き）
DispenseMotionソフトウェアで7197PCP-DIN-NXプログラムをセットアップするには（続き）
# クリック 手順 参考画像
3
• ［PROGRAM］ドロップダウンメニューから、追加/調整したいプログラム番号を選
択します。
• ［LOAD］ をクリックします。現在のプログラム設定を含むプログラムがロードされ
ます。
• 設定を変更する場合は、次のようにしてください：
- 7197PCP-DIN Controller ウィンドウで変更します。
- ［SUBMIT］ をクリックします（ウィンドウの下部）。
- ［SAVE］ をクリックします（Load ボタンの隣り）。
• 追加 / 調整するすべての 7197PCP-DIN-NX コントローラープログラムについて、
以下の手順を繰 り返します。
4
• ウィンドウを閉じます。
5
• 保存した 7197PCP-DIN-NX コントローラープログラムを使用するには、
「7197PCP-DIN Prog. No.設定コマンドをプログラムで使用する」（102ページ）
に進みます。
GVシリーズ 自動ディスペンシングシステム
102
www.nordsonefd.com/jp japan@nordsonefd.com +81-3-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

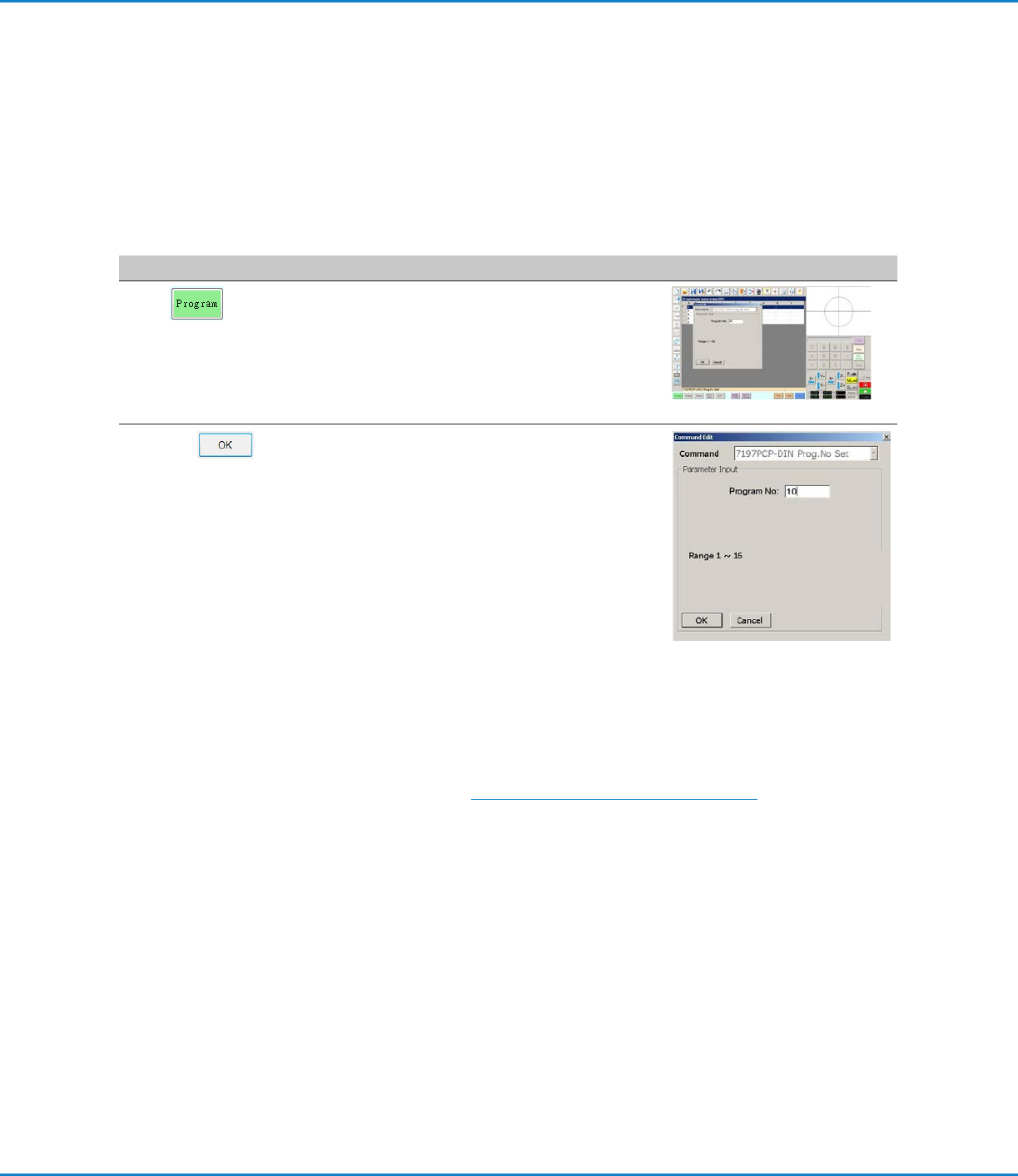

7197PCP-DIN Prog.No.設定コマンドをプログラムで使用する
前提条件
7197PCP-DIN-NXコントローラーとポンプシステムは、NXプロトコルを使用するように設定され、適切に設置され、自動
ディスペンシングシステムに接 続されています。
7197PCP-DIN-NX プログラムは、前の手順で説明したように、7197PCP-DIN コントローラーウィンドウで追加/調整
されます。
# クリック 手順 参考画像
1
>
7197PCP-DIN
PROG. NO. SET
• ［PROGRAM］ タブをクリックします。
• ディスペンサーの設定を実行したいアドレス行をダブ
ルクリックし、［7197PCP-DIN PROG. NO.SET］
を選 択します。
2
x >
• ［PROGRAM NO.］フィールドに、使用する
7197PCP-DIN-NX プログラム番号を入力します。
• ［OK］ をクリックして保存します。
注 記：複数の 7197PCP Prog. No. セットコマン
ドは、同じプログラム内に存 在できます。システム
が 新しいコントロ ー ラープ ログ ラムに 切り替 わる
と、7197PCP-DIN-NX コントローラー画面も更新
されます。プログラムを切り替えると、実行中のプロ
グラムとコントローラー画面の更新の両方で、遅延
が発生する可能性があることに注意してください。
ソフトウェアのアップデート
最新のDispenseMotionソフトウェアをご希望の場合は、ノードソンEFD自動ディスペンシングシステムの該当するウェブペ
ー ジ に ア ク セ ス し 、以 下 の リ ン ク を ク リ ッ ク し て く だ さ い ： www.nordsonefd.com/DispenseMotion
ソフトウェアアップデ ートの手 順は、ソフトウェアアップデ ートファイルと一 緒に提供されます。
